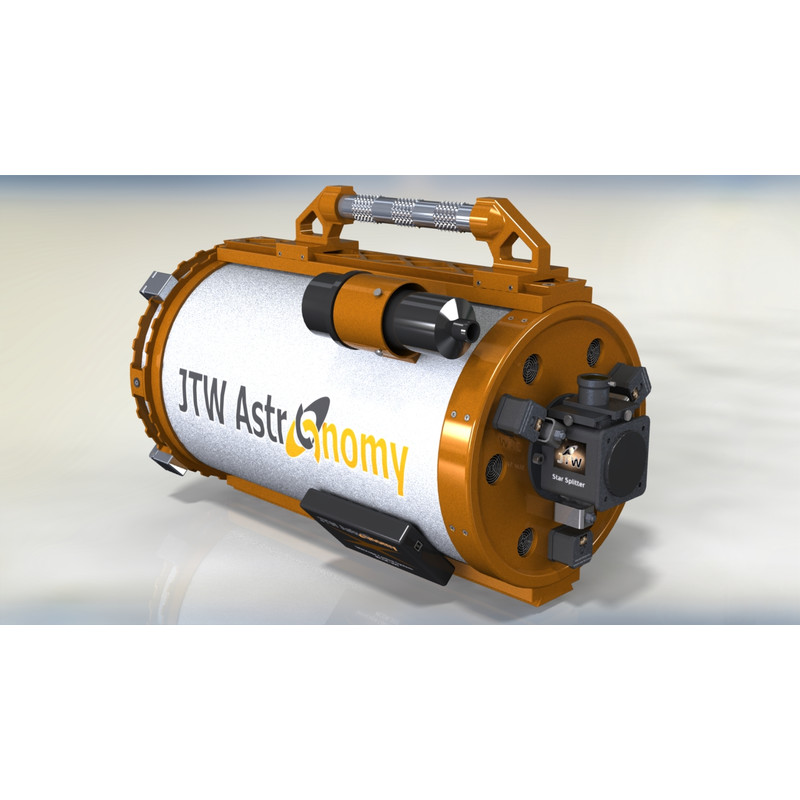

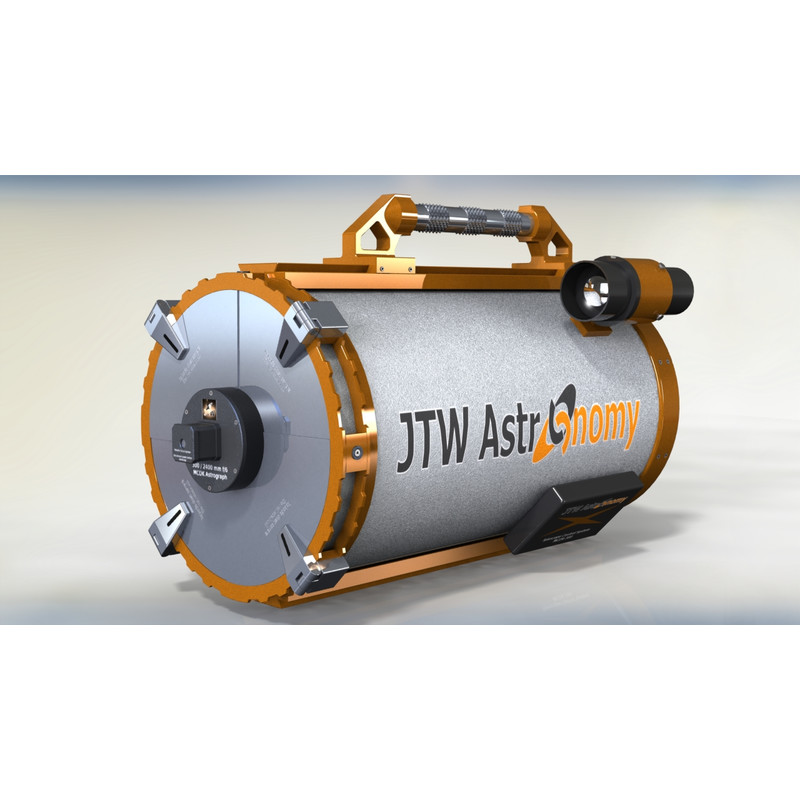

Das MCDK wurde neu entwickelt. Wir sind davon überzeugt, dass es sich hierbei um das erste Serienfernrohr mit automatischer Kollimation und integriertem Vollapertur-Leitsystem handelt. Der Fokussierer wurde durch einen motorisierten Sekundärspiegel ersetzt, wodurch der bisherige Fokussierer durch einen äußerst stabilen Instrumentenbefestigungspunkt/Führungssystem ersetzt werden konnte. Selbst die Staubschutzabdeckungen sind nun automatisiert. Der Hauptspiegel wird über motorisierte Kugelumlaufspindeln angetrieben und mit Magneten arretiert. Ideal für Ferninstallationen.
Entworfen und gebaut in Holland: Das gesamte Design wurde computeroptimiert und jedes einzelne Merkmal des Teleskops, vom optischen Strahlengang bis hin zu den mechanischen Systemen, wurde wiederholt überarbeitet, um die Stabilität und Qualität zu erhöhen und gleichzeitig Gewicht und Kosten zu reduzieren, ohne die Systemintegrität zu beeinträchtigen. Obwohl JTW hochtechnologische Fertigungsmethoden einsetzt, gibt es auch viel gute alte Handwerkskunst. Die Materialien des Teleskops wurden sorgfältig für ihre Aufgabe ausgewählt. In diesem Teleskop finden Sie verschiedene exotische Legierungen aus Aluminium, Stahl, Edelstahl, Messing sowie verschiedene Kunststoffe und Verbundwerkstoffe.
Merkmale
- 300 mm f/6 MDDK-Astrograph
- Der Spiegelsubstrat besteht aus Supremax mit Aluminium und einer schützenden SiO2-Schicht.
- Die Linsen sind BBAR-beschichtetes BK7
- Beugungsbegrenzte optische Konstruktion

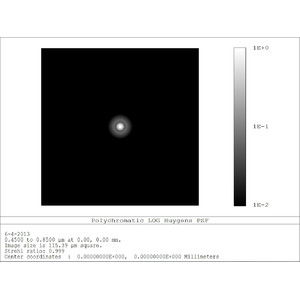

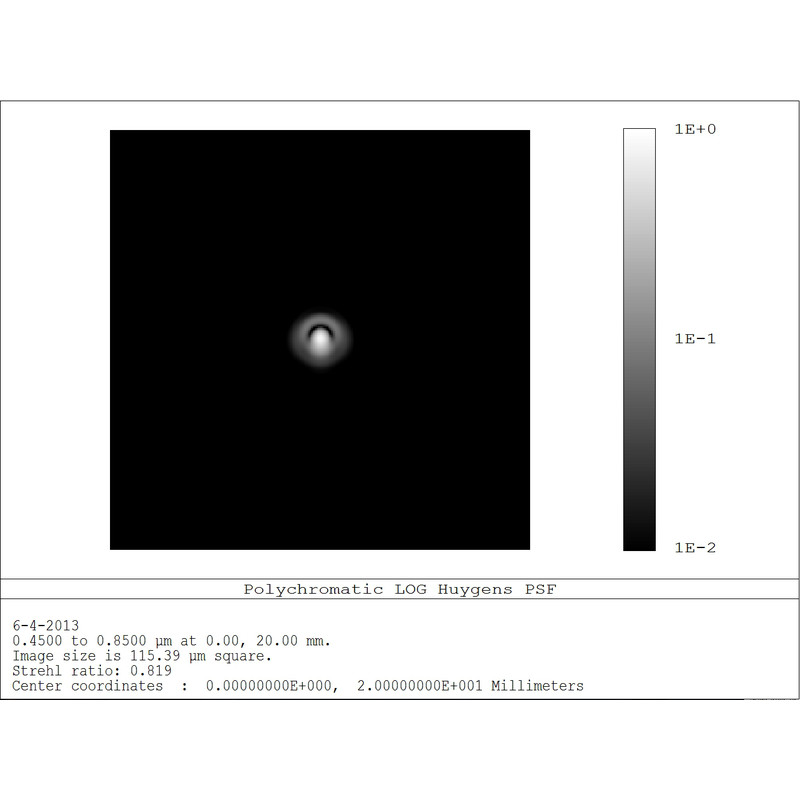

- Spotgröße < 6 µm
- Integriertes Vollapertur-Führungssystem
- Primärspiegel auf 1/6 Wellenlänge oder besser getestet
- Optisch nullgestellt nach der Fertigung
- Optik mit doppelter Zertifizierung (interner Test und Bestätigung durch Dritte)
- Automatische Kollimation für den Hauptspiegel
- Automatischer X/Y-Tisch für Führungsport
- Automatische Fokussierung über Sekundärspiegel
- Automatische Staubschutzabdeckungen
- Hochwertige Aluminiumlegierungen 6061-T6, 6082-T651, 7075-T6 und AlMg5
- SAE 304 und SAE 316 Edelstahllegierungen
- PTFE, Acetal und PEEK hochwertige Kunststoffe
- Losmandy- oder JTW-Schwalbenschwanz (Taper Lock)
- Mit Schaumstoff ausgekleideter Transportkoffer
- Spiegelprüfberichte und eindeutige Seriennummer

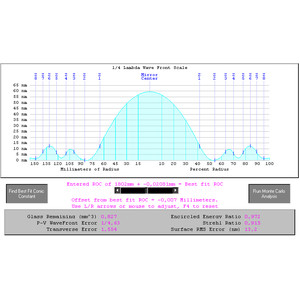

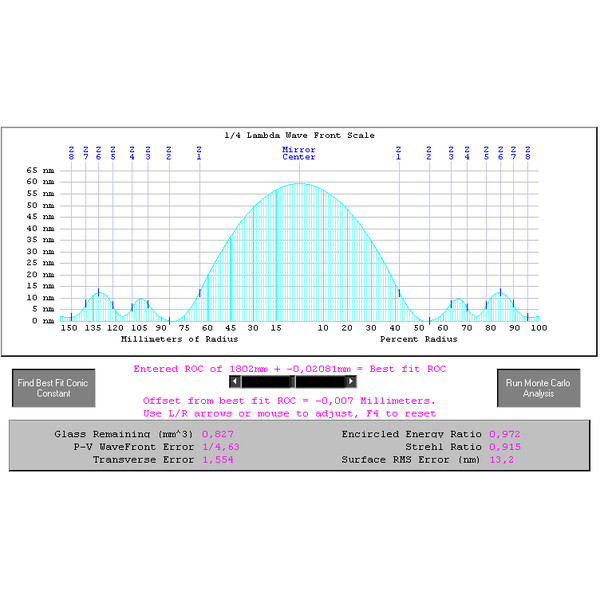

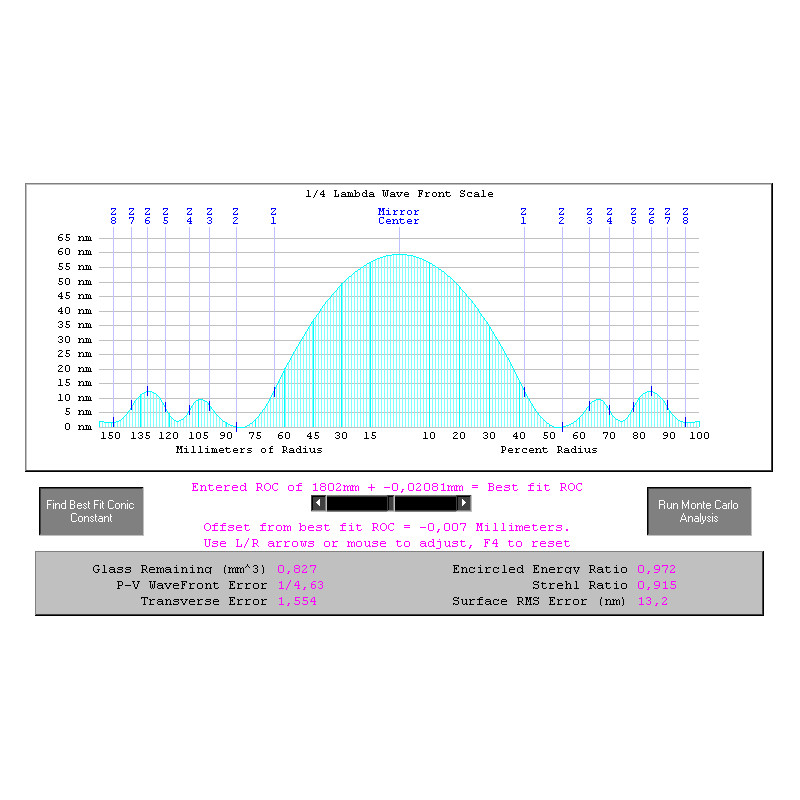

Optisches System: Das 300-mm-MDDK ist eine modifizierte Dall-Kirkham-Konstruktion mit einer Brennweite von 1800 mm (f/6), die wir für genau richtig halten. Es bietet die für ein katadioptrisches System mit großer Öffnung typische hohe Lichtsammelleistung, jedoch ohne die lange Brennweite und die Brennweite eines typischeren Newton-Teleskops, dafür aber mit einer weit überlegenen optischen Leistung. Das MDDK ist ein Teleskop, das problemlos und leistungsstark ist und einfach funktioniert. Der Haupt- und der Sekundärspiegel bestehen aus Supremax (SCHOTT, Deutschland), während die Korrekturlinsen aus hochleistungsfähigem BBAR-beschichtetem BK7-Glas gefertigt sind. Die folgenden Testergebnisse stammen direkt vom Astrographen-Prototyp. Jeder Satz Spiegel und Linsen ist handgefertigt und wird besser oder mindestens gleichwertig mit diesem ursprünglichen Astrographen-Prototyp sein. Jeder einzelne Astrograph wird mit einem Zertifikat geliefert.
- PV-Wellenfrontfehler – nicht größer als 1/15 Lambda über die gesamte Oberfläche des Spiegels
- Oberflächen-RMS-Fehler – <10 nm
- Strehl-Verhältnis – >0,98
Mechanisches System: Es macht wenig Sinn, einige der besten Optiken zu haben, die man für Geld kaufen kann, wenn der Rest des Teleskops nicht ebenso hochwertig ist. Das gesamte System wurde mehrere hundert Stunden lang computergestützt simuliert und optimiert. Jede Iteration war stabiler und leichter als die vorherige. Die Leistung hatte Vorrang vor den Kosten und der einfachen Herstellung, sehr zum Leidwesen unserer Maschinenbauer. Das Ergebnis sind einige Merkmale und Materialien, die bei anderen Teleskopen bisher nicht zu finden sind. Während andere Teleskope in der Regel aus Aluminium und Kohlefaser bestehen, enthält unser Teleskop auch exotische Edelstähle sowie Hightech-Kunststoffe und Bronzen. Dadurch konnten viele Komponenten verkleinert und gewichtsreduziert werden, während gleichzeitig die Steifigkeit erhöht wurde. Die Abweichung des Brennpunkts auf dem Sensor von Horizont zu Horizont beträgt nur wenige Mikrometer und ist damit kleiner als alle Pixel außer den größten.
Die Spiegelhalter sind selbstzentrierend und halten die Kollimation ein Leben lang, außer bei Transport oder versehentlichen Stößen. Die Kollimationsknöpfe des Hauptspiegels sind speziell gefertigt und laufen auf Lagern für absolute Präzision. Sowohl die Haupt- als auch die Sekundärknöpfe haben schöne große Rändelgriffe für eine einfache Einstellung. Die Materialien wurden für maximale thermische Stabilität und Korrosionsbeständigkeit ausgewählt und sind gerade so überdimensioniert, dass eine zuverlässige Kollimation gewährleistet ist. Der Primärspiegelhalter ist eine einzigartige Konstruktion aus Edelstahl und verfügt über schwimmende Spiegelhalterarme mit einem Freiheitsgrad, um Verformungen aufgrund von gewichtsbedingten Belastungen vollständig zu vermeiden und gleichzeitig absolute Präzision und Steifigkeit zu gewährleisten (Patent angemeldet). Dadurch ist auch Platz für die sechs Lüfter vorhanden, ohne dass der Tubus verlängert werden muss. Das primäre Kühlsystem ist in Di-Mauri-Konfiguration ausgeführt, und der radiale Abstand der Lüfter sorgt für eine gleichmäßige Kühlung des Spiegels.
Das gesamte System ist mit Mikro-Baffeln ausgestattet, um Reflexionen zu vermeiden. Die Baffeln werden mit speziell angefertigten Werkzeugen hergestellt, wobei der Leistung keine Kompromisse zugunsten der Bequemlichkeit eingegangen werden. Diese Baffeln bestehen aus Acetal, einem sehr steifen und dennoch leichten Kunststoff, der anschließend beflockt wird, um Reflexionen auf ein absolutes Minimum zu reduzieren. Die Korrekturlinsen sind werkseitig eingestellt, aber verstellbar und auch abnehmbar (für Spektroskopie). Durch die minimale Länge des Teleskops garantieren wir auch einen ausreichenden Auflagemaß für die Verwendung einer DSLR mit Filterrad. Die Befestigung erfolgt über eine Schwalbenschwanzführung.
Kundenspezifische Anpassung: Aufgrund der Natur unserer kundenspezifischen Projekte und der geringen Produktionsstückzahlen dieses Systems haben wir uns entschlossen, einen kostenlosen Komplettservice für kundenspezifische Anpassungen anzubieten. Sie können zwischen allen Farben für die Eloxierung (Standard ist Orange), Hydro-Dipping (Camouflage, Carbon, Tierhaut – Sie nennen uns das Muster!), Lackierung, Beschichtung oder jeder anderen Oberfläche Ihrer Wahl wählen. Sie können sogar das Webmuster des Carbonrohrs auswählen und sich für eine andere Art von Schwalbenschwanz entscheiden. Für eine solche Investition sind wir bereit, alles zu tun, um Sie zufrieden zu stellen. Sie können auch Ihren Namen, den Namen Ihrer Sternwarte oder Ihrer Einrichtung per Lasergravur auf das Teleskop anbringen lassen.
