Montierung M-Uno Fast Reverse Synscan GoTo

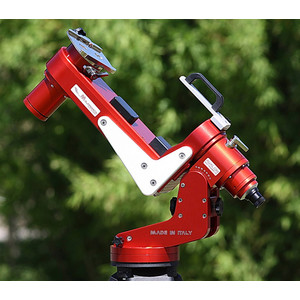

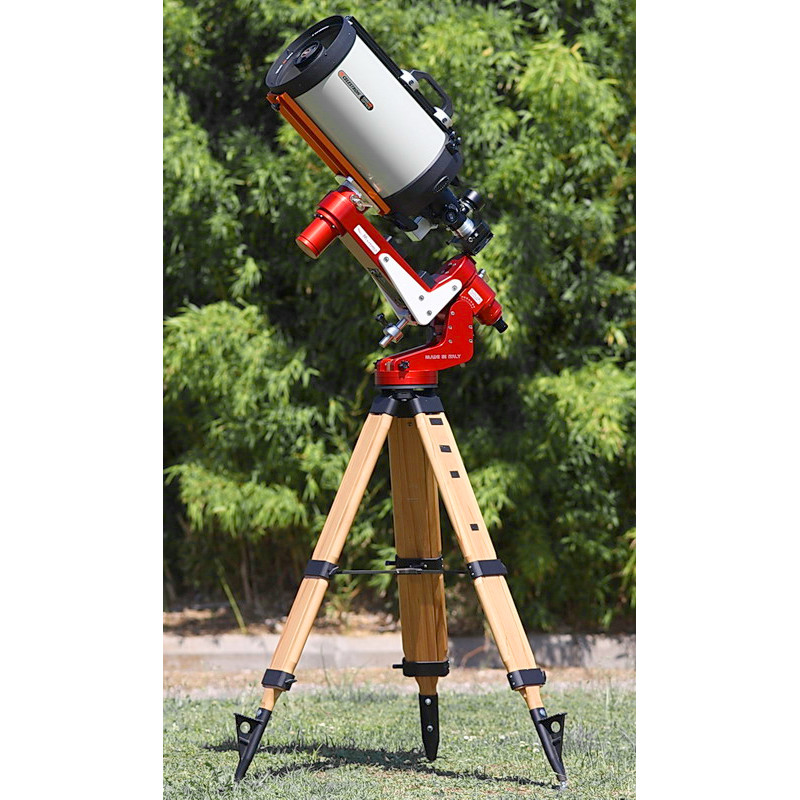

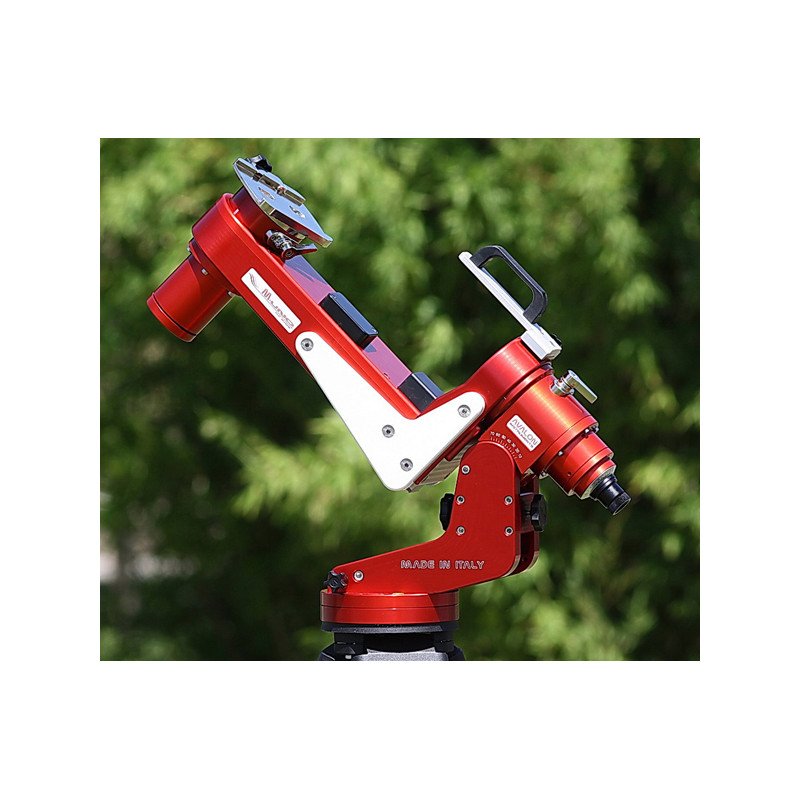

Die M-Uno Fast Reverse-Montierung ist eine parallaktische Einarm-Montierung, die speziell für die Astrofotografie mit Schmidt-Cassegrains, Maksutovs und anderen kompakten Teleskope mit rückwärtigem Einblick konstruiert wurde.

Das M-Uno Fast Reverse bietet die technische Lösung für ein altes Problem bei der Konstruktion von herkömmlichen, parallaktischen Montierungen deutscher Bauart, nämlich das Umschwenken des Teleskops, wenn das Beobachtungsobjekt die Meridianstellung erreicht. Passiert das Objekt den Meridian muss bei klassischen parallaktischen Montierungen die Beobachtung (Belichtung) unterbrochen werden, um das Teleskop in die entgegen gesetzte Lage zu schwenken. Das kostet wertvolle Beobachtungszeit, ausgerechnet dann, wenn das Objekt am höchsten über dem Horizont steht (ggf. muss sogar der AutoGuider neu kalibriert werden).

Die klassische parallaktische Gabelmontierung wird erfolgreich mit kompakten Teleskopen wie Schmidt-Cassegrains eingesetzt. Ihre Stabilität, die kompakten Abmessungen und die Möglichkeit der Meridianpassage gehören zu den Gründen für ihre Beliebtheit. Die Avalon M-Uno ergänzt diese Eigenschaften um hervorragende Stabilität, moderne Technik und eine außergewöhnliche Antriebstechnik.

Die spezielle Konstruktion und das Design garantieren eine außergewöhnliche Stabilität, und die mit besonderem konstruktiven Aufwand entworfene Polbasis dämpft jede Art von Schwingungen. Der Arm, der die Optik trägt, kann entsprechend der Polhöhe justiert werden, um Teleskope mit verschiedenen Durchmessern zu montieren und dabei gleichzeitig das Ausbalancieren des Tubus zu erleichtern. Letzter Punkt ist besonders einfach, da die Achsen leichtgängig laufen und so perfektes Austarieren ermöglichen. So werden Lastwechsel und Pendeleffekte bei der Meridianpassage ausgeschaltet.

Fazit: Die M-Uno erlaubt sehr lange Beobachtungen und Belichtungen ohne die typische Unterbrechung in Meridiannähe. Das ist nicht nur für die Astrofotografie ein riesiger Vorteil, sondern auch für wissenschaftliche Arbeiten, bei denen ein Objekt lange Zeit unterbrechungsfrei beobachtet werden soll.

Die Vorteile des Zahnriemenantriebes der Avalon-Montierungen:

• Ein Zahnriemenantrieb, der bauartbedingt kein Umkehrspiel ("Backlash") aufweist, ist aufgrund seines Wirkungsprinzips anderen mechanischen Antriebskonstruktionen überlegen. Beim Einsatz von Schneckentrieben berühren sich die beweglichen Teile jeweils nur an einem Kontaktpunkt. Dadurch führen die Hebelkräfte und Spannungen im Montierungsantrieb zu kleinen, nichtlinearen Ungenauigkeiten im Antrieb. Dazu kommen - durch Fertigungstoleranzen bedingt - teilweise irreguläre Rundlauffehler von Schnecke und Schneckenrad. Das Ergebnis ist eine von Spitzen überlagerte Pendelbewegung des Antriebs, der so genannte periodische Schneckenfehler (PE = Periodic Error). Dieser Pendelfehler ist proportional zur Aufnahmebrennweite; je länger die Aufnahmebrennweite ist, desto stärker fällt er ins Gewicht.
• Durch das vierfache Untersetzungsgetriebe haben auch die Avalon-Montierungen einen Pendelfehler von typisch +/- 5 bis 7 Bogensekunden. Diese Pendelbewegung verläuft aber - im Gegensatz zu einem Schneckeradantrieb - absolut gleichmäßig linear und kann deshalb problemlos von jedem AutoGuiding-System auskorrigiert werden.
• Der Grund für den gleichmäßigen linearen Fehler liegt im Riemenantrieb da es keinen direkten Kontakt zwischen den Antriebsrädern gibt und die Bewegungen durch den Riemen vollständig ohne Spiel weitergegeben werden. Der Zahnriemen liegt auf einer großen Fläche des Rads auf, sodass Bewegungen sehr fein und gleichmäßig übertragen werden - ohne die Spitzen, Brems- und Beschleunigungsphasen, die für Systeme mit Schneckenantrieb typisch sind und auch mit AutoGuidern zu Problemen führen können. AutoGuider reagieren in der Regel zu langsam, um so plötzliche Schwankungen im Antrieb auszugleichen.

Weitere Vorteile des speziellen Antriebssystem von Avalon:

• Ein Nebeneffekt der Zahnriemen ist, dass Sie keine Schmiermittel benötigen – in der Montierung ist daher kein Schmierfett. Durch den Riemenzug gibt es unabhängig von Zuladung, Abnutzung oder Temperatur auch kein Getriebespiel. In der M·Uno wurden keine Materialien verbaut, die für Abnutzung oder Korrosion anfällig sind.
• Sobald sie perfekt ausbalanciert ist, sind im laufenden Betrieb keine Veränderungen mehr nötig. Traditionelle Montierungen mit Schneckentrieb müssen vor und nach der Meridianpassage jeweils neu ausbalanciert werden, um den „Pendel-Effekt“ zu minimieren. Wenn die M·Uno einmal austariert wurde, existiert ein perfektes Massegleichgewicht – ideal auch für die Festaufstellung oder für ferngesteuerte Sternwarten.

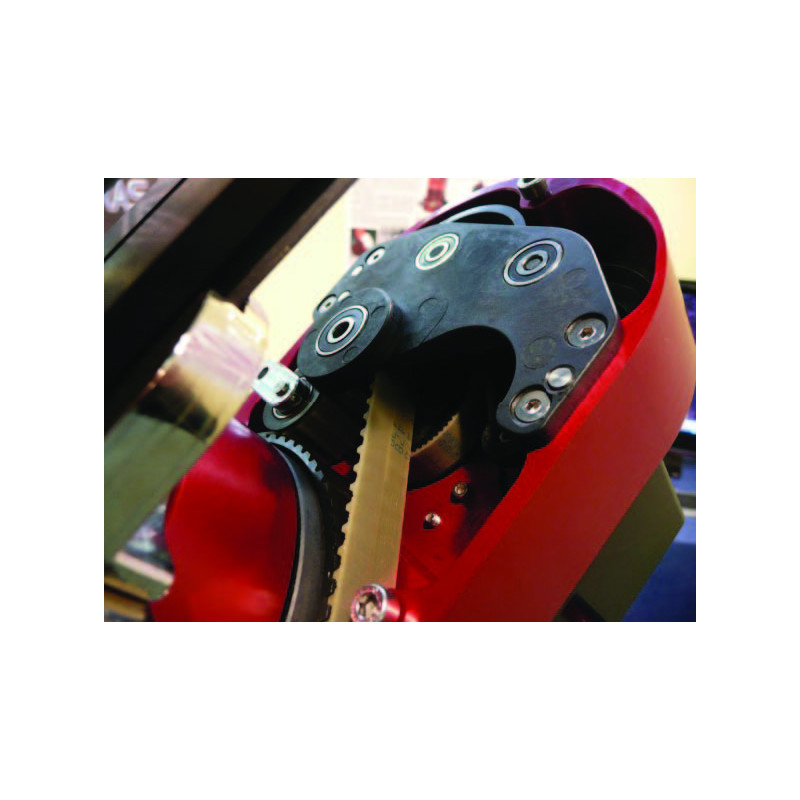

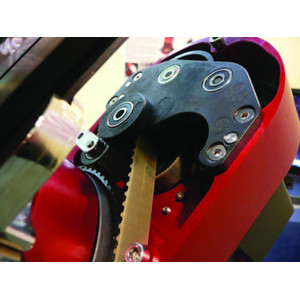

• Die Antriebsriemen der M-Uno bestehen aus Polyurethan mit Stahl im Kern. Polyurethan ist ein höchst formstabiles Polymer mit einem großen Elastizitätsmodul, sodass es sich nicht im Lauf der Zeit verändert – selbst unter starker Last und großen Temperaturschwankungen. Außerdem wird an jeder Achse ein Vorspannelement verwendet, um jegliches Spiel zu eliminieren. Die Antriebszahnräder, welche Avalon Instruments selbst herstellt, werden aus einem glasfasergefüllten Gusspolyamid gefertigt und haben eine bemerkenswerte Stabilität. Die Ingenieure bei Avalon entwarfen besondere, geglätte Zähne, um Unregelmäßigkeiten bei der Nachführgeschwindigkeit zu minimieren oder sogar völlig zu beseitigen (eine Quelle für Nachführfehler), die ansonsten durch das Zusammenspiel von Zahnriemen und Antriebsrad entstehen können.

Die Avalon M-Uno Fast Reverse-Montierung bietet Lösungen, die Amateurastronomen das Leben vereinfachen, und räumt viele technische Probleme aus dem Weg.
