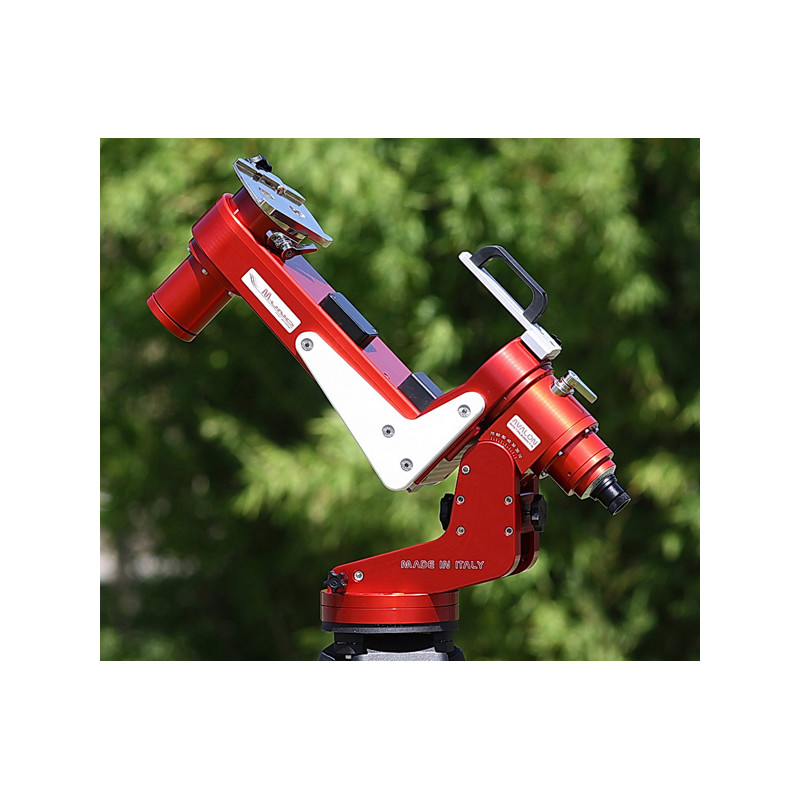

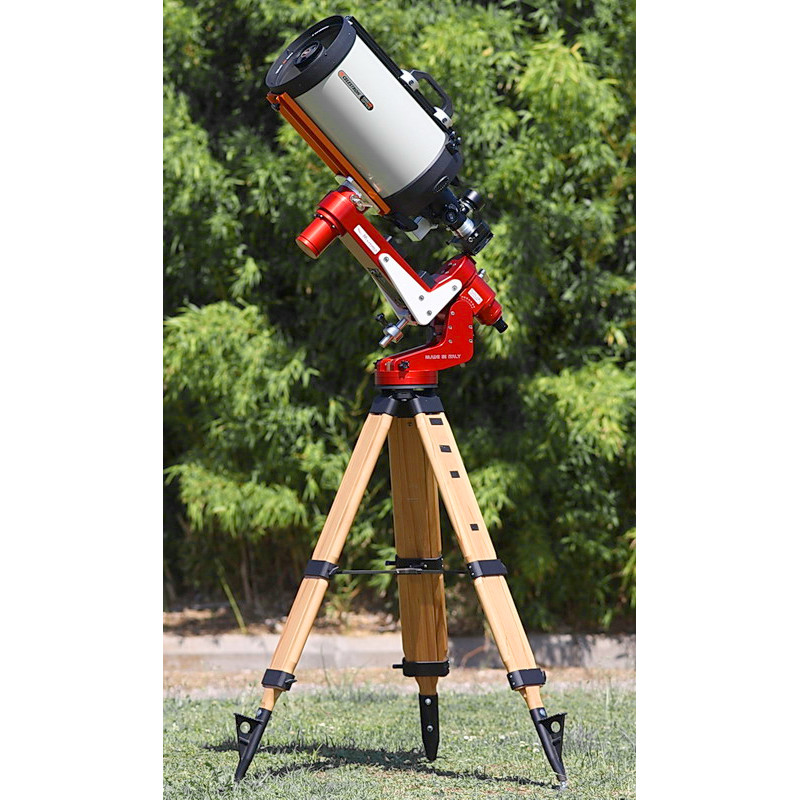

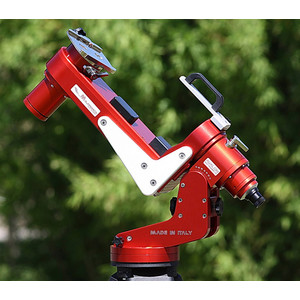

La monture M-Uno Fast Reverse est une monture parallactique à un bras spécialement conçue pour l'astrophotographie avec des télescopes schmidt-cassegrain, des macsutovs et d'autres télescopes compacts à visée arrière.
La M-Uno Fast Reverse apporte une solution technique à un vieux problème de conception des montures parallactiques traditionnelles de conception allemande, à savoir le basculement du télescope lorsque l'objet observé atteint la position méridienne. Lorsque l'objet passe au méridien, les montures parallactiques classiques doivent interrompre l'observation (l'exposition) pour faire pivoter le télescope dans la position opposée. Cela fait perdre un temps d'observation précieux, précisément au moment où l'objet est le plus haut sur l'horizon (il peut même être nécessaire de recalibrer l'AutoGuider).
La monture parallactique à fourche classique est utilisée avec succès avec des télescopes compacts tels que Schmidt-cassegrain. Sa stabilité, ses dimensions compactes et la possibilité de passer au méridien font partie des raisons de sa popularité. L'Avalon M-Uno ajoute à ces caractéristiques une excellente stabilité, une technologie de pointe et une technique de propulsion exceptionnelle.
Sa construction et son design spécifiques garantissent une stabilité exceptionnelle, et la base polaire, conçue avec un effort de construction particulier, amortit tout type de vibration. Le bras qui supporte l'optique peut être ajusté en fonction de la hauteur du pôle afin de monter des télescopes de différents diamètres tout en facilitant l'équilibrage du tube. Ce dernier point est particulièrement simple, car les axes fonctionnent facilement et permettent ainsi un équilibrage parfait. Les changements de charge et les effets de balancier sont ainsi éliminés lors du passage au méridien.
Conclusion : Le M-Uno permet des observations et des expositions très longues sans l'interruption typique à proximité du méridien. C'est un énorme avantage non seulement pour l'astrophotographie, mais aussi pour les travaux scientifiques dans lesquels un objet doit être observé pendant longtemps sans interruption.

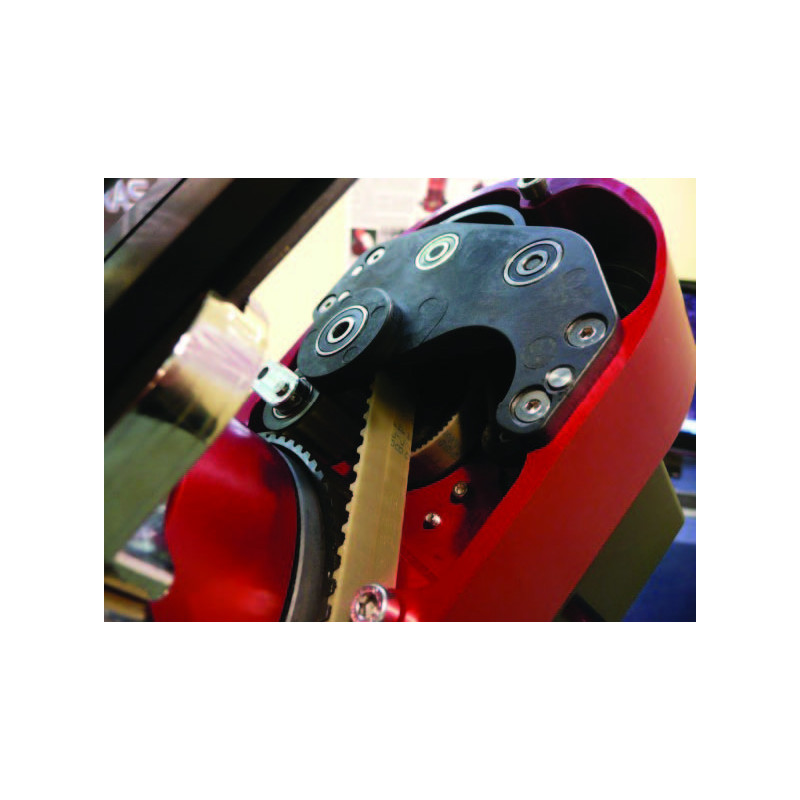

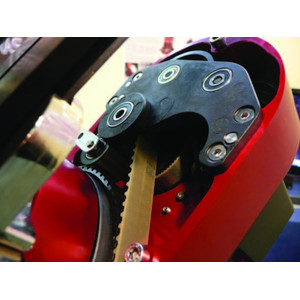

Les avantages de l'entraînement par courroie crantée des montures Avalon :
- Un entraînement par courroie crantée qui, de par sa conception, ne présente pas de jeu à l'inversion ("backlash") est, de par son principe de fonctionnement, supérieur aux autres constructions d'entraînement mécaniques. Lors de l'utilisation d'entraînements à vis sans fin, les pièces mobiles ne se touchent qu'à un seul point de contact. De ce fait, les forces de levier et les tensions dans l'entraînement de la monture entraînent de petites imprécisions non linéaires dans l'entraînement. À cela s'ajoutent - en raison des tolérances de fabrication - des défauts de concentricité parfois irréguliers de la vis sans fin et de la roue à vis sans fin. Il en résulte un mouvement pendulaire de l'entraînement superposé à des pics, ce que l'on appelle l'erreur périodique de la vis (PE = Periodic Error). Cette erreur d'oscillation est proportionnelle à la distance focale de prise de vue ; plus la distance focale de prise de vue est longue, plus elle a d'importance.
- En raison du quadruple réducteur, les montures Avalon ont également une erreur de balancement de +/- 5 à 7 secondes d'arc en général. Cependant, contrairement à une roue à vis sans fin, ce mouvement pendulaire est parfaitement linéaire et peut donc être facilement corrigé par n'importe quel système d'autoguidage.
- La raison de cette erreur linéaire régulière réside dans la transmission par courroie, car il n'y a pas de contact direct entre les roues motrices et les mouvements sont entièrement transmis par la courroie sans jeu. La courroie repose sur une grande surface de la roue, de sorte que les mouvements sont transmis de manière très fine et régulière - sans les pics, les phases de freinage et d'accélération qui sont typiques des systèmes à entraînement par vis sans fin et qui peuvent également causer des problèmes avec les AutoGuiders. Les AutoGuiders réagissent généralement trop lentement pour compenser les variations soudaines de l'entraînement.
Autres avantages du système d'entraînement spécial d'Avalon :
- Un effet secondaire des courroies dentées est que vous n'avez pas besoin de lubrifiant - il n'y a donc pas de graisse dans la monture. Grâce à la traction de la courroie, il n'y a pas non plus de jeu d'engrenage, indépendamment de la charge, de l'usure ou de la température. La M-Uno ne contient aucun matériau susceptible de s'user ou de se corroder.
- Une fois qu'elle est parfaitement équilibrée, aucune modification n'est nécessaire en cours d'utilisation. Les montures traditionnelles à vis sans fin doivent être rééquilibrées avant et après le passage au méridien afin de minimiser l'effet de "balancier". Une fois que la M-Uno est équilibrée, l'équilibre de masse est parfait - idéal pour les installations fixes ou les observatoires télécommandés.
- Les courroies de transmission de la M-Uno sont en polyuréthane avec un noyau en acier. Le polyuréthane est un polymère hautement indéformable avec un grand module d'élasticité, de sorte qu'il ne s'altère pas avec le temps, même sous une charge importante et de grandes variations de température. De plus, un élément de précontrainte est utilisé sur chaque axe afin d'éliminer tout jeu. Les pignons d'entraînement, qu'Avalon Instruments fabrique lui-même, sont fabriqués à partir d'un polyamide moulé chargé de fibres de verre et présentent une stabilité remarquable. Les ingénieurs d'Avalon ont conçu des dents spéciales et lissées afin de minimiser, voire d'éliminer complètement, les irrégularités de vitesse de suivi (une source d'erreur de suivi) qui pourraient autrement résulter de l'interaction entre la courroie de distribution et la roue motrice.
La monture Avalon M-Uno Fast Reverse offre des solutions qui simplifient la vie des astronomes amateurs et élimine de nombreux problèmes techniques.
