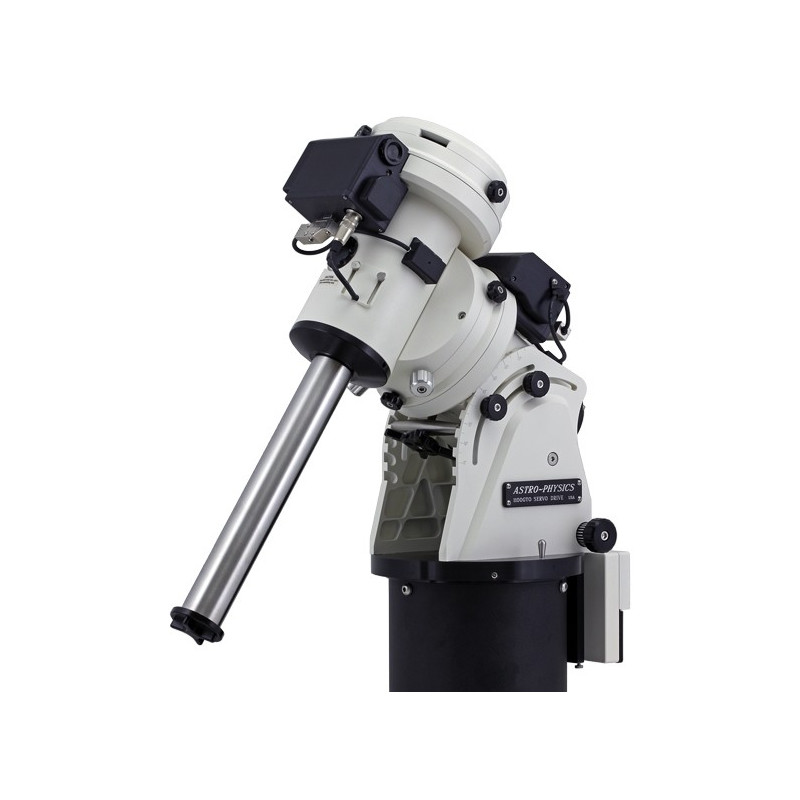

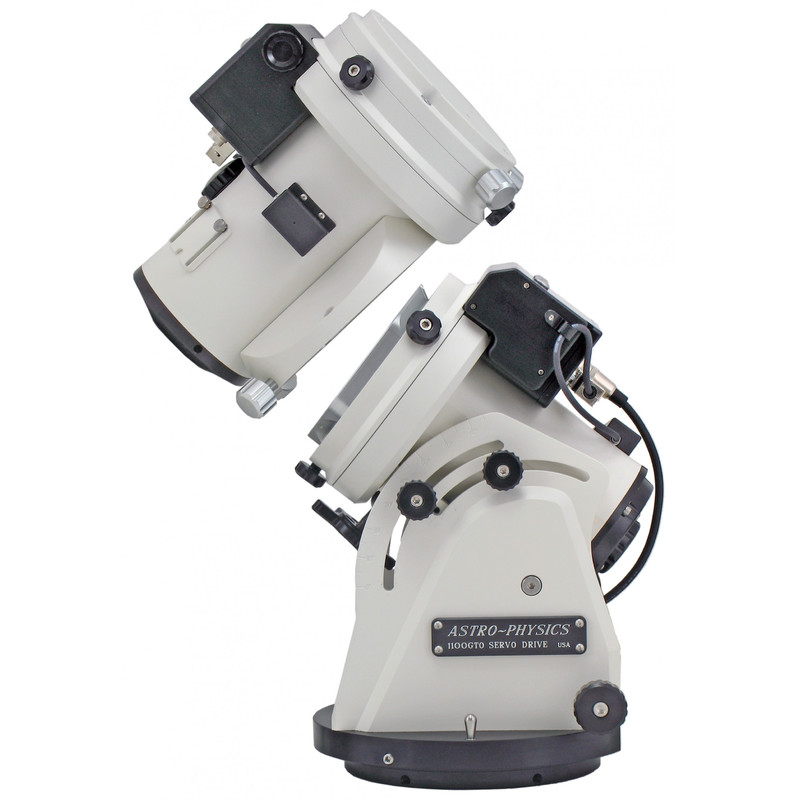

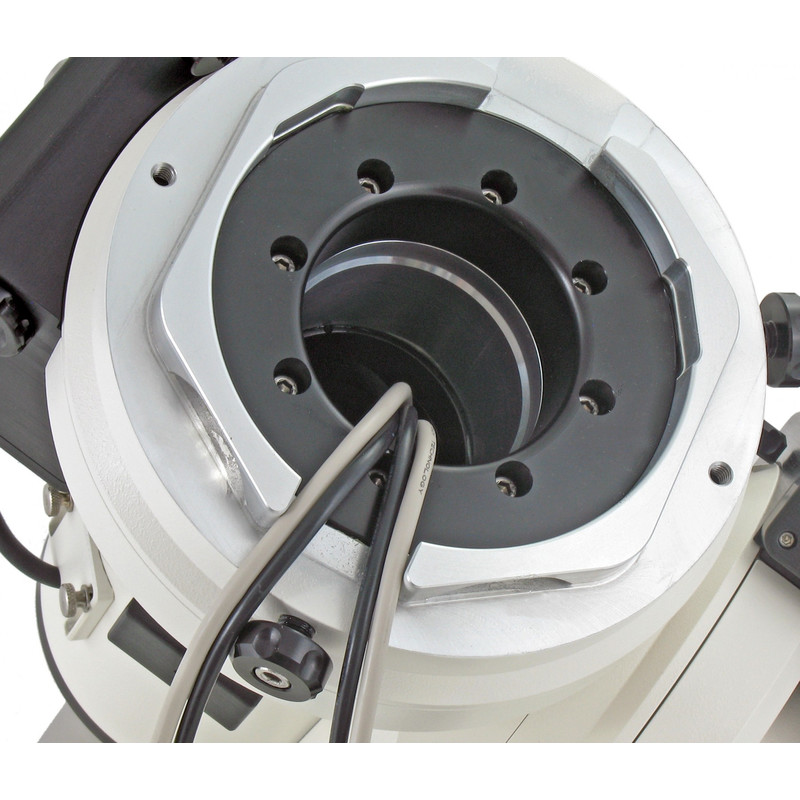

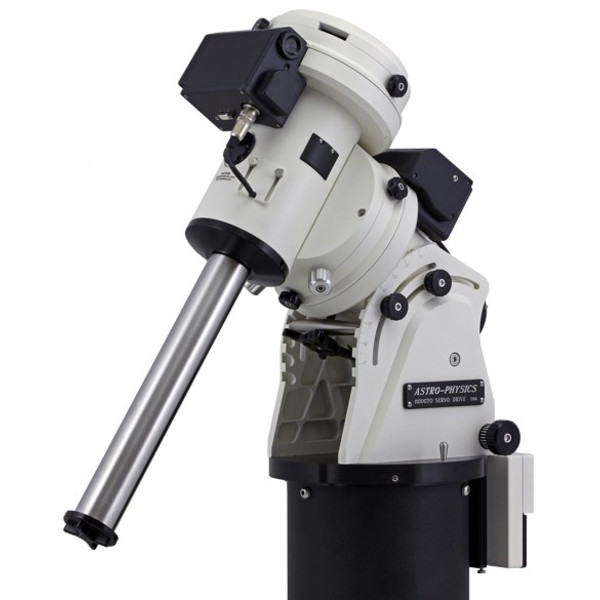

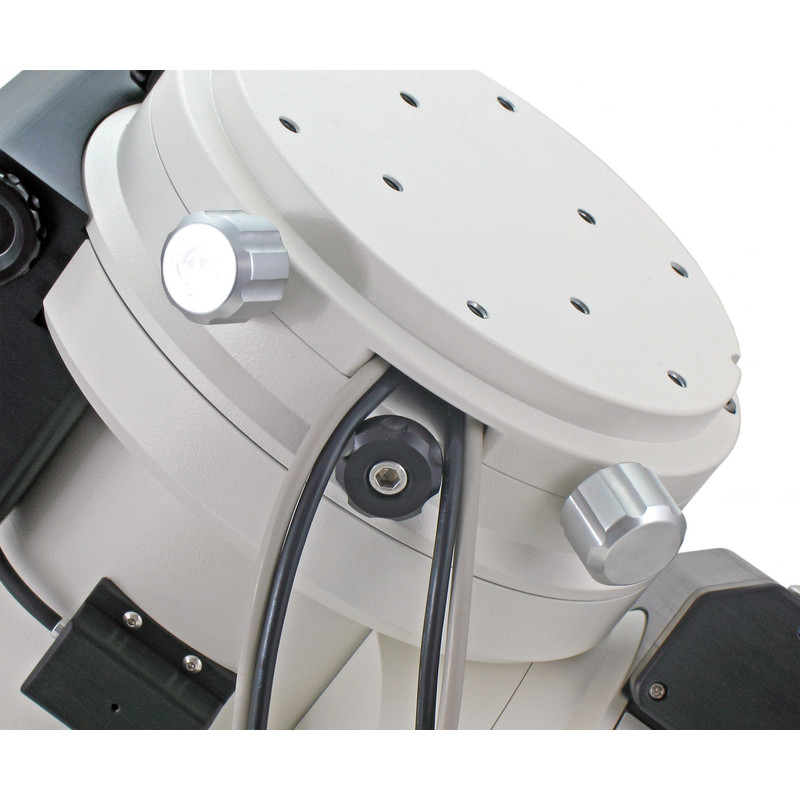

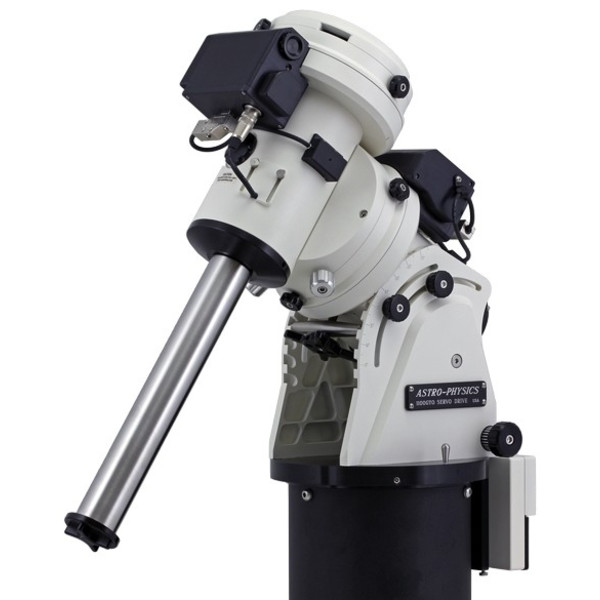

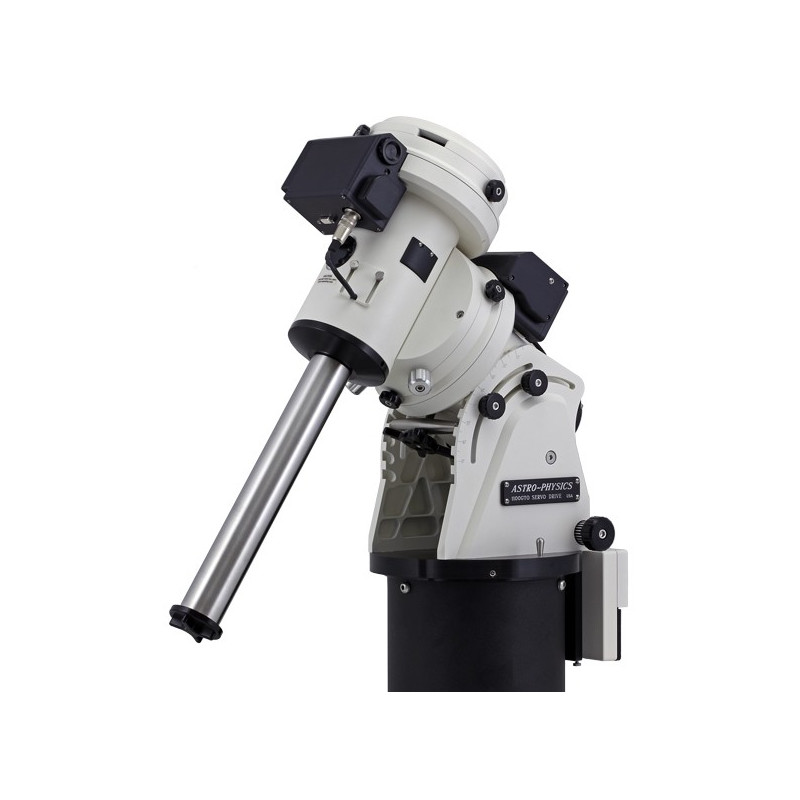

Montierung mit GTO-CP4 Kontrollbox, neuen autokompensierten Motor-Getriebeboxen und zentraler Kabeldurchführung durch die Polachse
Astro Physics hat die Antriebstechnik der Montierungen radikal überarbeitet und neu konstruiert. So werden bei allen Astro Physics Montierungen so genannte autokompensierte Motor-Getriebeboxen, sowohl an der RA- als auch an der DE Achse eingesetzt. Diese bieten sowohl große Vorteile für die Astrofotografie als auch für die visuelle Beobachtung.
Die komplette Einheit, bestehend aus Servomotor und Antriebsschnecke, wird über Federkraft in das Schneckerad eingepresst. Dadurch wird in allen Teleskopstellungen und auch Betriebstemperaturen und den daraus resultierenden Abstandsänderungen zwischen Schnecke und Schneckenrad immer ein optimaler Eingriff erreicht. Die für ungeübte Anwender oft schwierige Justage zwischen Schnecke und Schneckenrad mit Zug- und Druckschrauben entfällt damit.
Auch Backlash-Probleme (Umkehrspiel) gehören weitgehend der Vergangenheit an. Bei der Justage mit Zug/Druckschrauben war immer das Problem die optimale Einstellung zu finden. Ist der Abstand zwischen Schnecke und Schneckenrad zu groß, ist das Umkehrspiel viel zu hoch, ist der Abstand zu klein, droht z.B. bei Temperaturschwanken ein Blockieren des Antriebs. Durch die neue Konstruktion sind Schnecke und Schneckerad immer im optimalen Eingriff.
Um Beschädigungen der Antriebe während des Transports zu verhindern, kann der komplette Motor/Schneckenblock über einen kleinen Hebel komplett ausgekoppelt und nach dem Transport genauso einfach wieder eingekoppelt werden.
Auch nach Jahren - und auch bei sehr intensivem Einsatz - presst sich die Antriebsschnecke bei Materialverschleiß immer optimal ins Schneckenrad ein. Zudem werden neue Stahllegierungen mit extrem geringen Verschleiß für die Schneckenproduktion eingesetzt - nicht unwichtig für automatisierte Beobachtungen, wo das Teleskop häufig mit hohen Geschwindigkeiten im GoTo Betrieb hin- und her geschwenkt wird.
Die Rundlaufgenauigkeit (PE - Periodic error) JEDER Antriebsschnecke wird vor Auslieferung der Montierung mit der Software PemPro gemessen und die daraus resultierende Kompensation in der CPC Steuerbox gespeichert, so dass die PEC Funktion (Periodic error compensation) für Sie als Beobachter sofort zur Verfügung steht. 90% des Rundlauffehlers wird dadurch kompensiert - nicht unwichtig für fotografische Beobachtungen mit kürzeren Belichtungszeiten OHNE Guiding.
Im Lieferumfang der GTO-1100 Montierung enthalten:

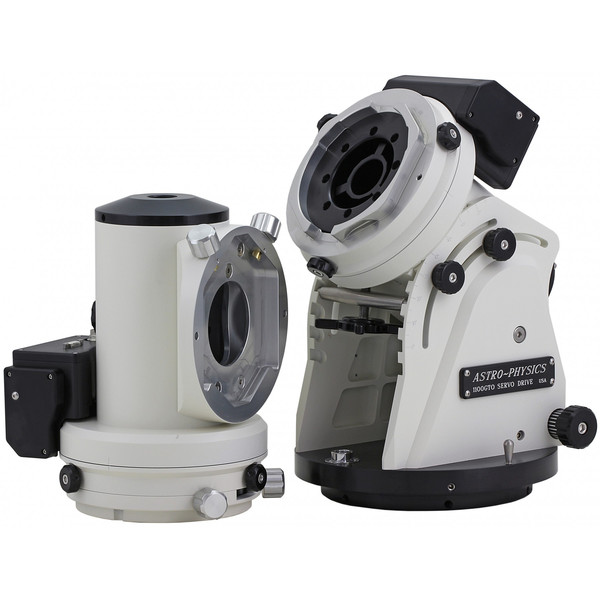

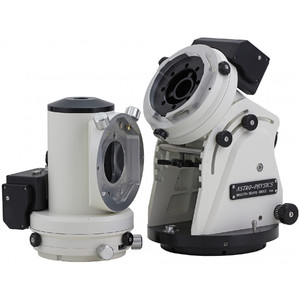

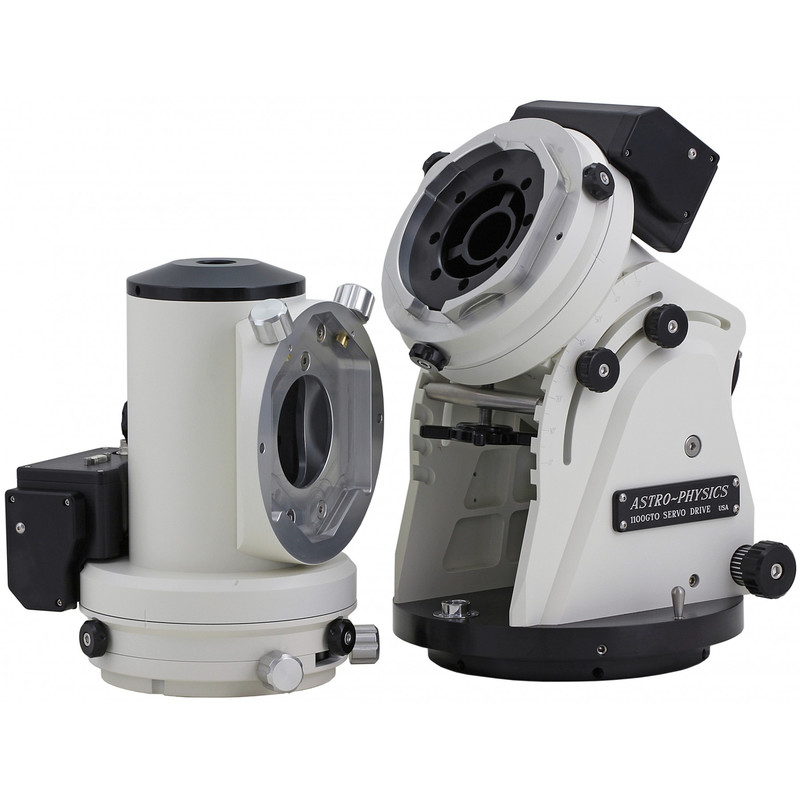

- Polblock mit RA/DE Achskreuz
- GTO Servomotoren Kontrollbox
- Kontroll-Box-Adapter
- Gegengewichtsstange aus Edelstahl, Länge 356mm und 47.6mm Durchmesser mit Sicherungsschraube
- RA/DE Y-Kabel zur Verbindung GTO Kontrollbox zu den Antriebsmotoren
- Netzkabelset für GTOCP4, inkl. 1,8m Kabel mit PowerPole Connector, 45cm Kabel mit Zigarettenanzünderstecker und 45cm Kabel mit Ringkabelschuh (Netzteilbetrieb)
- 4.5m Serielles Verlängerungskabel
- 1/4-20Zoll Rändelschraubenset
- Zölliger Innensechskantsatz
- CD mit PEMPro v2 Software und PulseGuide Software von Ray Gralak, Sirius Imaging, und PDF-Bedienungsanleitung für GTO-1100 und GTO Keypad
- Bedienungsanleitung: GTO-1100G und GTOCP4 Servo Motor Drive System
