Q-Turret Okularset 1,25"

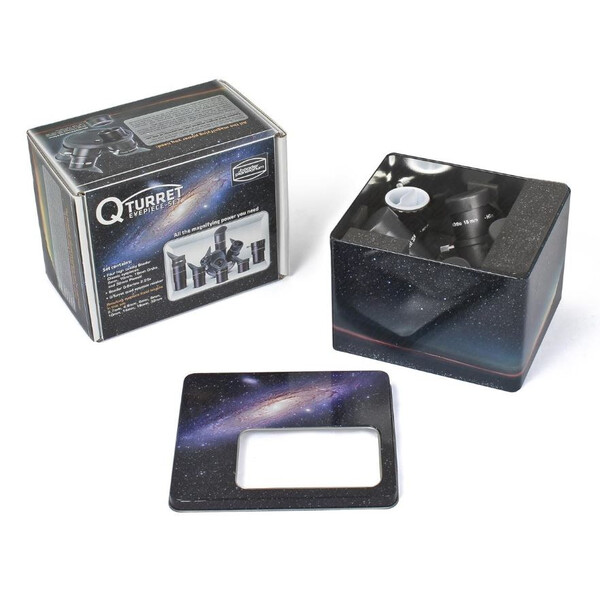

Dieses Set bietet Ihnen in einer schönen und stabilen Box aus Metall:

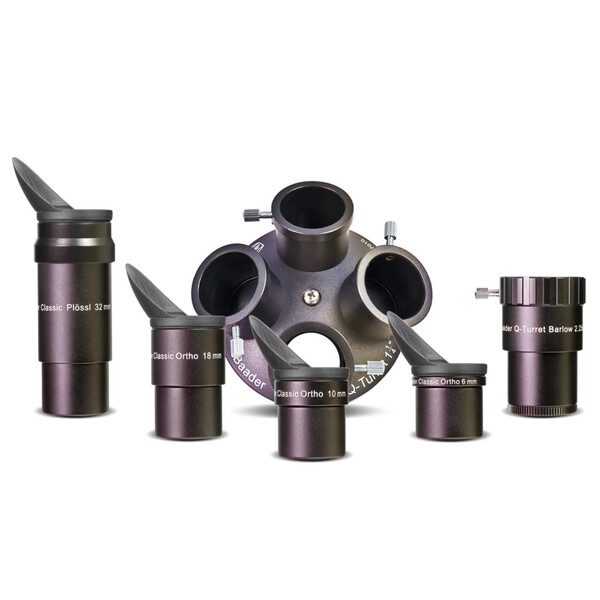

• den Okularrevolver Q-Turret, mit dem Sie durch einfaches drehen schnell zwischen bis zu vier Okulare oder einer Kamera wechseln können.
• drei orthoskopische Okulare (6, 10 und 18mm) der Serie Classic Ortho
• ein Plössl-Okular als Ergänzung für die längere Brennweite von 32mm
• die Q-Barlowlinse mit 2,25-facher Brennweitenverlängerung

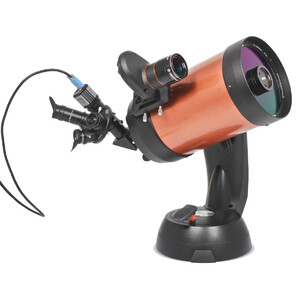

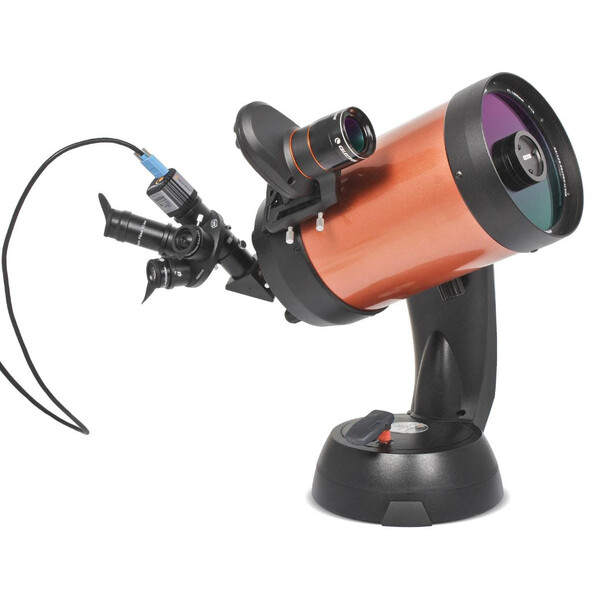

Das Set ist sehr praktisch bei der Beobachtung von Planeten: Durch Drehung des Revolvers können Sie schnell zwischen den Vergrößerungen wechseln und sich so den Seeing-Verhältnissen anpassen. Auch bei der Planetenfotografie hilft der Okularrevolver: Zentrieren Sie den Planeten oder das gewünschte Mondmotiv zuerst im Okular, wechseln Sie dann durch eine Drehung des Revolvers auf die Kamera. Die zusätzliche optische Baulänge des Okularrevolvers ist bei der Verwendung von SC-Teleskopen unproblematisch.

Das klassische orthoskopische Okular hat einige Vorteile gegenüber den beliebten Plössl-Okularen gleicher Brennweite, vor allem aber gegenüber modernen "Super-Weitwinkelokularen":

• Durch die wenigen Linsen ergibt sich eine sehr hohe Transmission, ein sehr hoher Kontrast und damit ein äußerst klares, verzeichnungsfreies Bild. Nicht nur in der Mitte sondern auch am Rand des Gesichtsfeldes sind die Sterne optimal scharf.
• Die Multivergütung garantiert geringe interne Reflexe – engste Doppelsterne zu trennen wird mit diesen Okularen zum Kinderspiel, und feinste Details auf den Planeten treten deutlich hervor.
• Die orthoskopischen Okulare dieser Serie sind parfokal, das heißt beim Okularwechsel muss fast nicht nachfokussiert werden.

Aufbau eines orthoskopischen Okulars: Die optische Einheit bilden eine plankonvexe Augenlinse und ein Triplett-Element, somit nur vier Glas-Luftflächen. Alle Innenseiten sind sehr gut geschwärzt und unterdrücken wirkungsvoll das Auftreten von Streulicht. Darüber hinaus verfügt die harteloxierte Steckhülse über ein Innengewinde zur Aufnahme von Filtern.

Die hochwertige 2,25x-Barlow aus Sondergläsern hat den seltenen Verlängerungsfaktor von 2,25. Dadurch kommen mit den Okularen des Q-Turret Sets keine Brennweiten doppelt vor, und wenn später Planetenfotografie mit einer Web- oder Videokamera geplant ist, erzielen Sie eine höhere Vergrößerung als mit normalen 2x-Barlowlinsen und können die Auflösung der Kamera besser ausnutzen.

Die Barlow kann entweder in den Q-Turret Okularrevolver eingeschraubt werden oder über den speziellen, mitgelieferten Adapter mit allen 1,25"-Okularen kombiniert werden. Dann liefert sie den Vergrößerungsfaktor 2.25x. Damit ergeben sich am Q-Turret Okularrevolver folgende Brennweiten: 2,7mm, 4,5mm, 8mm und 14mm.

Alternativ kann sie auch direkt in ein Okular geschraubt werden und erhöht die Teleskopbrennweite dann um den Faktor 1,3. Das Barlowelement hat ein M28,5-Außengewinde (entsprechende dem Filtergewinde von 1,25"-Okularen), der Gehäusekörper ein M28,5-Innengewinde. Der Faktor 1,3x wird erzielt, wenn die Q-Barlow vollständig in die 24mm lange Steckhülse eines Okulars geschraubt wird, dessen Feldblende 2mm innerhalb der Steckhülse liegt. Das entspricht der Konstruktion der Classic Plössl/Ortho-Okulare; bei anderen Okularkonstruktionen kann der Vergrößerungsfaktor leicht abweichen.

Achtung: Vollständig eingeschraubt ragt das Barlow-Element 13mm in die 1,25"-Steckhülse hinein. An Okularen, bei denen Linsenelemente in der 1,25"-Steckhülse das Einschrauben der Q-Barlow nicht zulassen, kann sie nur in dem 1,25"-Adapter mit Faktor 2,25x verwendet werden.

Einsatz an einer Planetenkamera: Die 2.25x Q-Barlowlinse (nur die Linsenfassung) kann man in jedes 1,25"-Filtergewinde einschrauben. Dazu entnimmt man das Linsenteil mit der Schraubfassung dem restlichen Gehäuse. Ohne die ganze Okulareinsteckfassung hat diese Barlow (durch die Weglängenverkürzung zwischen den Linsen und der Bildebene) nicht mehr den Faktor 2.25x sondern (ganz eingeschraubt) "nur" 1,3x

Eventuell lässt sich diese Linsenfassung aber nicht bis zum Anschlag einschrauben - dann ist der Verlängerungsfaktor ca 1,5x.

Aber wenn die 1,25"-Steckhülse der Kamera innen ein M28.5 Filtergewinde eingeschnitten hat, dann kann man die Barlow in der Regel sogar komplett einschrauben und dann beträgt der Faktor aufgrund des kurzen Bildabstandes ca 1,3x. Diese Fähigkeit ist nicht zufällig, sondern war Grundgedanke der Konstruktion. Bei 2,25x wird ein Bildkreis mit 25mm vignettierungsfrei ausgezeichnet, bei Faktor 1,3x beträgt dieser voll ausgeleuchtete Bildkreis 13 mm.
