Astrofotografie > Guiding-Hilfsmittel > Off-Axis-Guider > Askar > Askar Off-Axis-Guider T2/M48/M54

Artikelbeschreibung

In Kürze:

  • Verstellbares Prisma für bestmögliche Ausleuchtung
  • Lässt genügend Platz für ein Filterrad
  • Verwendbar bis Vollformat

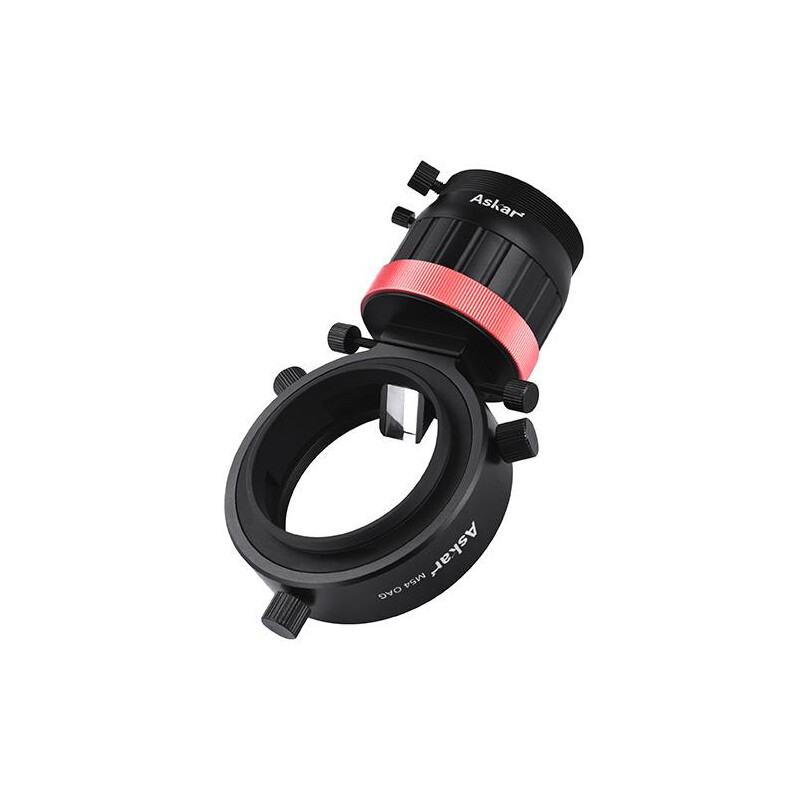

Der Off-Axis-Guider bietet Ihnen einen einfachen Weg das Teleskop für Ihre Astrofotos nachzuführen. Man muss kein Leitrohr (Guidescope) montieren, sondern führt mit einer Guiding-Kamera auf die Sterne nach, die aus dem Strahlengang des Teleskops gespiegelt werden.

Ein Vorteil dieser Methode ist, dass die Guide-Sterne im Himmelsauschnitt der Astrokamera liegen. Sie führen also auf Sterne nach, die dem ausgewählten Objekt benachbart sind.

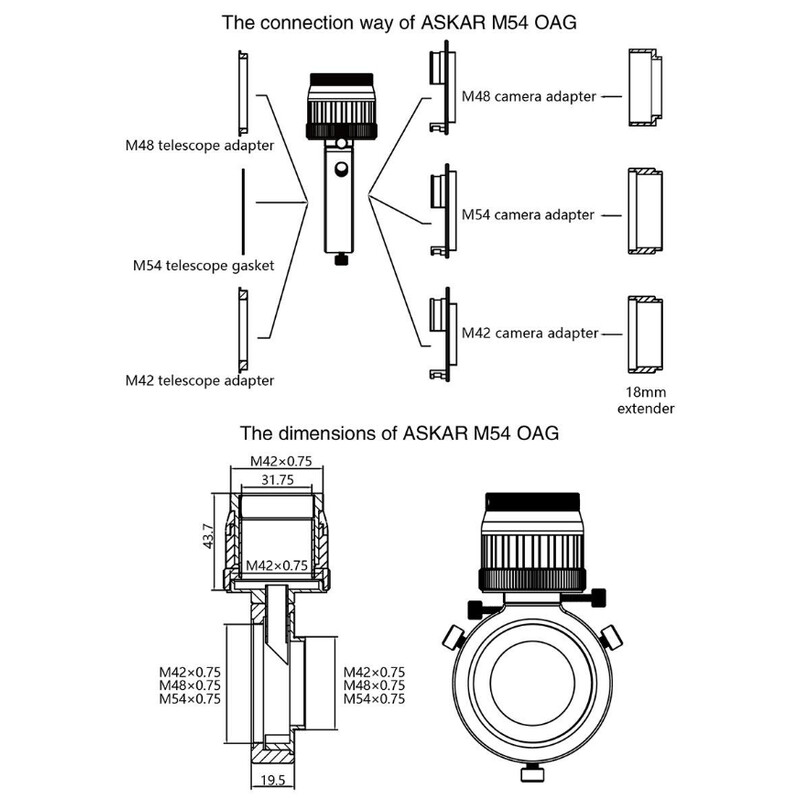

Schnellkupplung und drei Kamerapositionen: Die kameraseitigen Adapter (T2, M48 und M54) werden mit drei Rändelschrauben geklemmt. Es stehen drei Positionen zur Verfügung, so kann man verhindern, daß bei größeren Sensoren das Prisma eine Abschattung verursacht. Zusätzlich kann die Kamera mit dem Adapter vom OAG getrennt werden, ohne lästiges Schrauben. Die Adaption funktioniert wie eine Schnellkupplung.

Flexibler Anschluss am Teleskop: Auch an der Teleskopseite bietet der OAG bestmögliche Flexibilität. Der Grundkörper hat ein M54x0,75-Innengewinde. Im Lieferumfang enthalten sind Reduzierungen auf M48x0,75- und M42x0,75-(T2)-Innengewinde. Damit gelingt der Anschluss an alle gängigen Korrektoren und Teleskope.

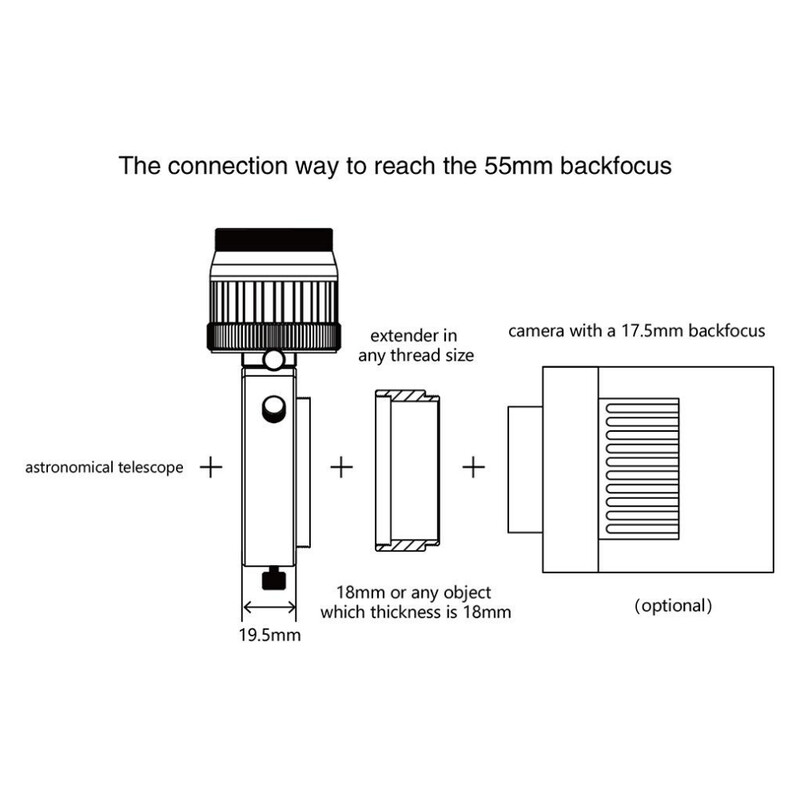

Wie erreiche ich 55 mm Arbeitsabstand bei Astrokameras mit 17,5 mm Auflagemaß? Das Auflagemaß bezeichnet immer den Abstand vom Anschlussgewinde an der Teleskopseite bis zum Sensor. Die meisten Astrokameras zum Beispiel von ZWO, TS-Optics, QHY, Touptec ... haben 17,5 mm Auflagemaß.

Der Off-Axis-Guider hat eine Dicke von 19,5 mm inklusive dem teleskopseitigen Anschlussadapter. Bei einem kameraseitigen Auflagemaß von 17,5 mm müssen also 18 mm zwischen Kamera und OAG überbrückt werden. Das kann man mit einfachen Verlängerungshülsen (siehe Zubehörbereich) machen oder man kann den Platz für eine Filterschublade oder ein Filterrad nutzen. Passende Filterhalter sind ebenfalls im Zubehörbereich verlinkt.

Scharfstellen des Autoguiders leicht gemacht: Der Off-Axis-Guider bietet an der Seite einen M42x0,75- und 1,25"-Anschluss. Der OAG ist optimiert für Autoguider mit 1,25" Außendurchmesser, wie z.B. den Lodestar, die ZWO ASi120MINI oder ähnliche. Die Scharfstellung erfolgt einfach über die Mikrofokussierung.

Autoguider mit T2-Anschluss, wie z.B. der MGEN von Lacerta, müssen ohne die 1,25"-Halterung verwendet werden. Diese Guider werden direkt an das T2-Gewinde an der Basis angeschlossen.

Lieferumfang:

  • Off-Axis-Guider
  • Teleskopadapter auf M48 und T2
  • Abstimmring für M54
  • Kameraadapter auf M54, M48 und T2

Technische Daten

Leistung


Anschluss (teleskopseitig)
T2, M48, M54
Anschluss (kameraseitig)
T2, M48, M54
Anschluss (anderes Ende)
T2, 1,25"
Größe des Prismas (mm)
10x10
Optische Baulänge (mm)
19,5

Allgemein


Typ
Guiding-Hilfsmittel
Bauart
Off-Axis Guider
Material
Aluminium

Produktsicherheit

Hersteller: SHARPSTAR OPTICS CO.,LTD, 3/F, No.5 building , Science and Technology Center, No.79 Jin-Sui Road,, 314001 Zhe-Jiang, CN, http://www.sharpstar-optics.com
Verantwortliche Person: NIMAX GmbH, Otto-Lilienthal-Str. 9, 86899 Landsberg am Lech, DE, [email protected]

Empfohlenes Zubehör

Teleskop-Zubehör (1)
Verlängerungshülse

TS Optics Verlängerungshülse M48 17-23mm

$ 43,90*

*Alle Preise inklusive der gesetzlichen Mehrwertsteuer, zzgl. Versandkosten.

Askar Off-Axis-Guider T2/M48/M54

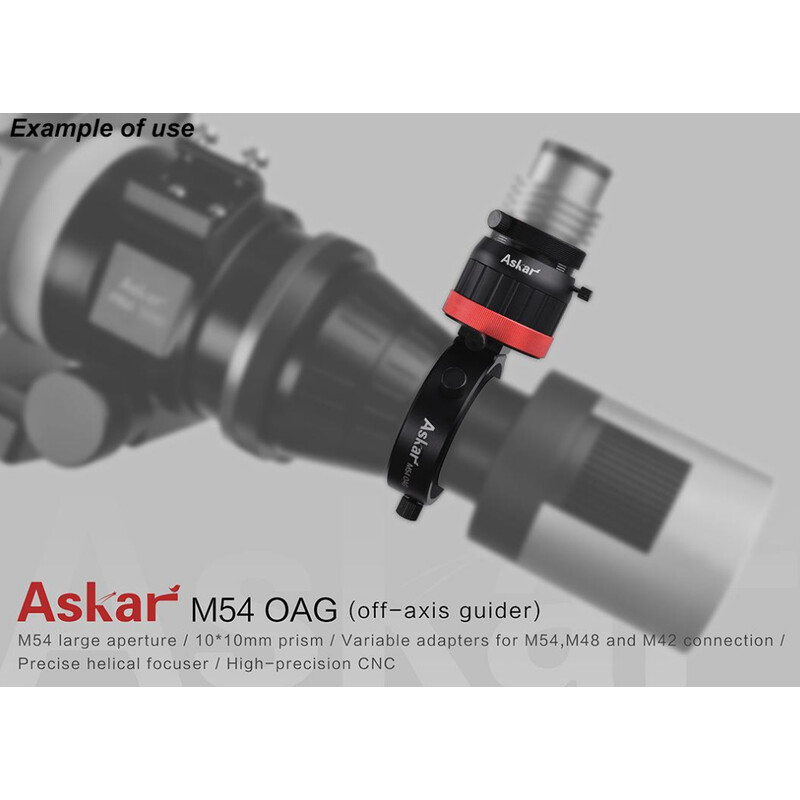

Anwendungsbeispiel

Kundenmeinungen

Sehr vielseitiger OAG, ein Rundum Sorglospaket

Kundenrezension von D. S. am 25.05.2025 13:19:05

( 5 / 5 )

Ich hatte ja lange überlegt ob ich nun einen OAG oder ein Leitrohr an meinen Apo schraube.
Hat ja beides seine vor und Nachteile. Beim OAG hatte ich erst bedenken, dass ich auch wirklich das kaufe was zusammen harmoniert.
Aber scheinbar habe ich, nachdem ich nun so nach und nach alles zusammengekauft habe, doch das richtige gekauft.
Ich war erst schlüssig als ich die Kamera hatte und wusste was ich da nun brauche. Und beim Askar OAG hätte ich auch direkt loslegen können, da er wirklich alles abdeckt.

Der OAG ist wirklich ein rundum Sorglospaket. Es ist wirklich alles dabei um loslegen zu können.
Adapterringe und Hülsen noch und nöcher. Damit deckt man Durchmesser von M54, M48 und T2 können beidseitig abgedeckt werden.
Teleskopseitig hat der OAG bereits M54 und braucht keinen Adapter. Lediglich eine kleine Distanzscheibe kann eingelegt werden.
Diese überbrückt eine kleine Rille im OAG, wo die M48 und T2 Adapter drin versinken.

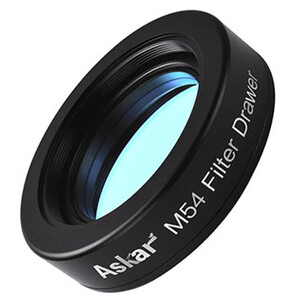

Zusätzlich sind drei Distanzhülsen in M54, M48 und T2 dabei mit 18mm Länge um den Backfocus einzustellen. Bei der Verwendung der Askar M54 Filterschublade braucht man diese nicht, da die Filterschublade dann diese Distanz übernimmt.

Kameraseitig gibt es drei Einsätze mit jeweils drei Nasen. In den Zwischenräumen zwischen den Nasen kann das Prisma positioniert werden und um einige Grad noch justiert und mit drei Klemmschrauben festgezogen werden. So hat man drei Positionen wo man gucken kann dass es mit der Kamera am besten passt.
Bei meiner einfachen ToupTek Astokamera ohne Tiltingplate lässt sich die Kamera aber nicht optimal positionieren. Da geben ja die Gewinde an der Kamera und des Adapters die Position vor. Bei mir ist es so, dass meine Kamera nur optimal mit dem Prisma positioniert werden kann, wenn sie auf dem Kopf steht.
Das wird sicher kein riesiges Problem sein. Ich denke wenn ich eine ca. 0,5mm Distanzscheibe zwischen Kamera und OAG lege, dann wirds passen.
Es kommt ja nicht auf den Millimeter an, da die Guidecam ja feinfokussiert werden kann.

Das Prisma lässt sich mit wenigen Handgriffen verschieben, so dass es bei kleinen Sensoren weiter in den Strahlengang geschoben werden kann und bei großen halt weiter raus. Der Lichtschacht des Prismas hat eine Öffnung von 10x9mm.
Als Guidecam kann eine 1,25" Kamera genutzt werden, oder man entfernt die Klemmschraube, dann kann man auch eine Kamera mit T2 Innengewinde anschrauben.
Also es ist wirklich an alles gedacht.

Alles in allem prima. Das einzige was mich leicht negativ stimmt ist, dass die ganzen Einzelteile einzeln in Plastiktüten verpackt sind.
Das muss heute doch nicht mehr sein. Die Hülsen sind eh alle in einzelnen Fächern in der Verpackung, die Berühren sich nicht.
Der Umwelt zuliebe sollte der Hersteller da nochmal überlegen.

Gelungener OAG

Kundenrezension von G. S. am 02.01.2025 15:51:12

( 5 / 5 )

Der Askar OAG kommt mit den Adaptern & Hülsen in einer sehr schönen Box, welche in Tüten vorliegen und gut verpackt sind.
Alle Adapter/Hülsen sind passend und geben einem das Gefühl etwas Wertiges in der Hand zu halten.
Der OAG selber ist ebenfalls sehr wertig und besitzt viele Kleinigkeiten, die einem den Umgang/Einstellung eines OAGs deutlich vereinfachen (Feinfokus, Anpassung der Prismenhöhe...)

Zusammenfassend kann ich nur sagen, dass es ein super Off-Axis-Guider ist, der zum Guiden einfach nur Spaß macht! Mit den vielen mitgelieferten Abstandshülsen und Adaptern ist vieles möglich und man muss sich nicht davor fürchten nochmal einen Einkauf zu tätigen, weil man merkt etwas fehlt ;)
Wer einen guten OAG mit Extras will ist hier richtig! Das Guiding ist damit einfach toll.
