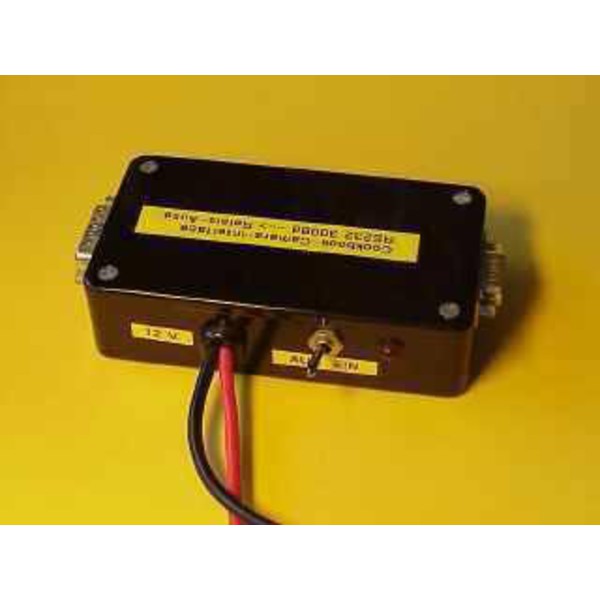

Relais-Box (LX200 Format und Cookbook Format)
Die Relais-Box wird an der seriellen Schnittstelle des PC's angeschlossen und hat vier potentialfreie Relais-Ausgänge, die zum Bewegen des Teleskops in vier Richtungen verwendet werden können.
Betriebsspannung: 9-15 Volt Gleichspannung Maximale Belastbarkeit der Relaiskontakte: 24V, 1A Die Pinbelegung des Ausgangs-seitigen 15-poligen Steckers ist wie bei der ST-4 Kamera, so dass als Verbindungskabel zur FS2 Fernrohr-Steuerung ein Kabel mit 1:1 Verdrahtung verwendet werden kann. Das serielle Kabel zum PC und das Kabel zum Teleskop ist nicht im Lieferumfang enthalten.
Wenn Ihr PC zwei serielle RS232 Anschlüsse hat (oder USB/RS232 Adapter) dann können Sie beide Anschlüsse gleichzeitig verwenden:
Verbinden Sie einen RS232 Anschluss direkt zur seriellen Schnittstelle der FS2. Diese Schnittstelle wird von Planetariums-Programmen wie z.B. GUIDE oder TheSky verwendet, um das Teleskop zu schwenken oder für GOTO.
Verbinden Sie den anderen RS232 Anschluss mit der Relais Box. Diese Schnittstelle wird von der Autoguider Software (z.B. AstroArt) verwendet um das Teleskop nachzuführen. Natürlich müssen beide PC-Programme so konfiguriert werden, dass sie jeweils die richtige Schnittstelle verwenden.
