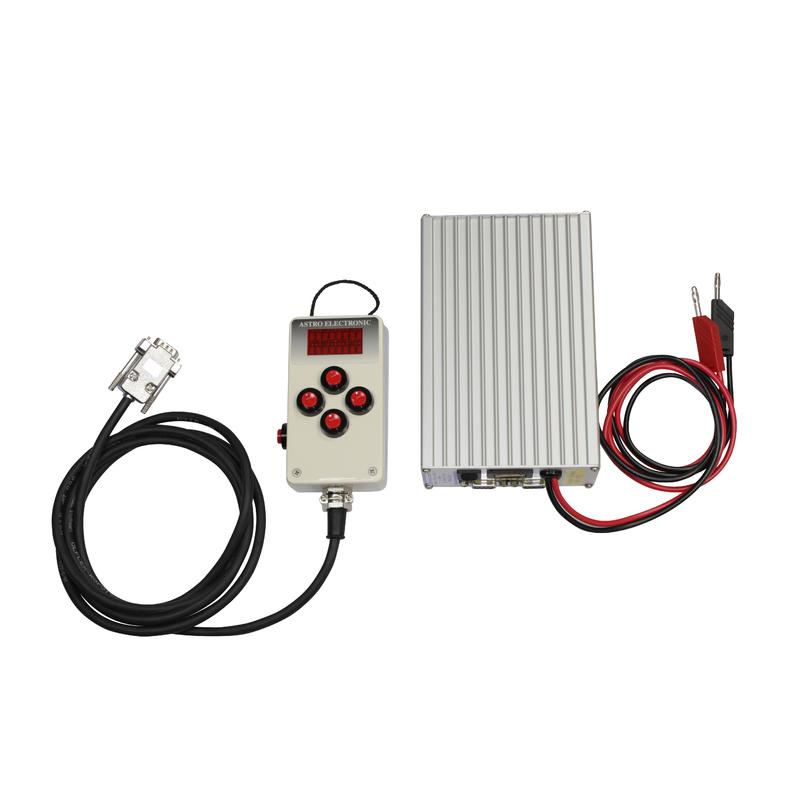

Steuerung FS2 mit Handbox (2m Kabel) und Anleitung, ohne Motorkabel; Betriebsspannung 9V bis 15V.
Die Autoguider-Schnittstelle, die auf dem zweiten Bild zu sehen ist, ist nicht im Preis enthalten (Aufpreis, bitte bei Bestellung angeben)
Die Fernrohr-Steuerung FS2 ist für alle parallaktischen Montierungen mit bipolaren Schrittmotoren geeignet.
Mikroschritt-Betrieb
Die beiden Schrittmotoren werden mit sinus-förmigem Strom angesteuert, das bedeutet hohe Laufruhe, gleichmäßiges Drehmoment und keine Vibrationen. Dieses Verfahren wird auch als Mikroschritt-Betrieb bezeichnet.
Normalerweise wird ein Schrittmotor im Vollschritt- oder Halbschritt-Betrieb angesteuert. Das bedeutet, dass die Ströme in den beiden Wicklungen nach einem bestimmten Muster ein- und ausgeschaltet werden. Bei jedem Schaltvorgang dreht sich der Motor schlagartig um einen kleinen Winkel weiter. Beim Mikroschritt-Betrieb werden die Wicklungsströme nicht ein- und ausgeschaltet, sondern ändern sich kontinuierlich in Form einer Sinus- bzw. Cosinuskurve. Dabei entstehen keine ruckartigen Bewegungen an der Motorwelle. Das Drehmoment des Motors hängt nur vom Strom ab und ist daher nicht kleiner als beim Voll- und Halbschrittbetrieb.
5 frei programmierbare Geschwindigkeiten
5 frei programmierbare Korrektur-, oder Positionier-Geschwindigkeiten bis 3200x, zum Beispiel: 0.25x, 1x, 5x, 20x, 60x oder: 0.3x, 1x, 3x, 10x, 500x. Die maximale Geschwindigkeit hängt vom verwendeten Motor und Getriebe ab.
Nachführ-Geschwindigkeiten
Die Nachführung ist einfach umschaltbar für
- Sterne, Mond, Sonne
- Kometen (beide Achsen sind frei programmierbar, auch die King Rate kann programmiert werden)
- Erde (keine Nachführung, z.B. zum Justieren der Optik)

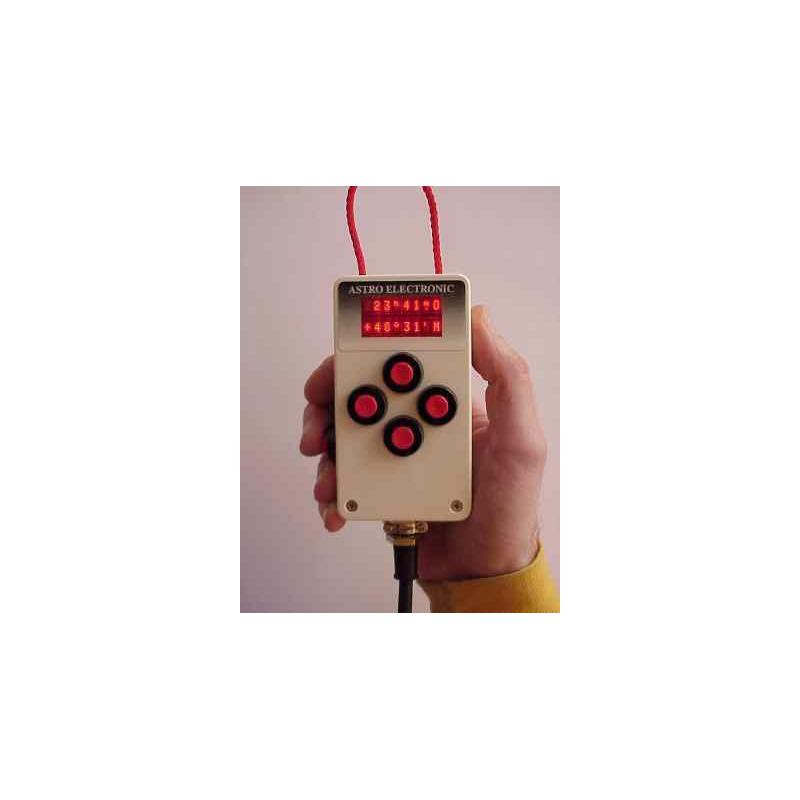

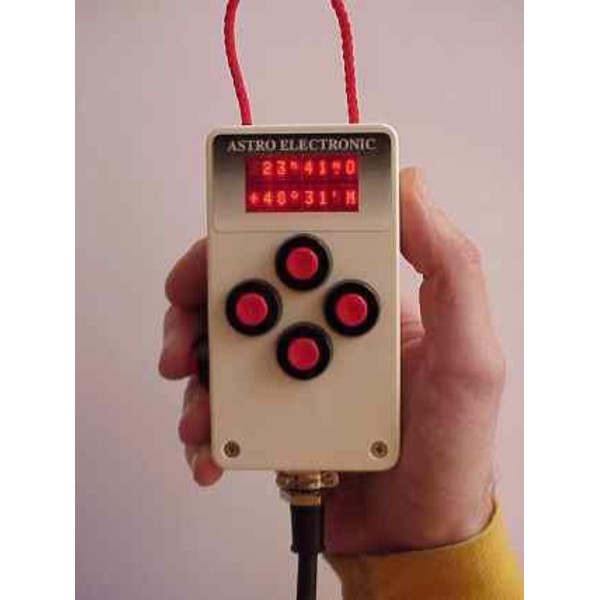

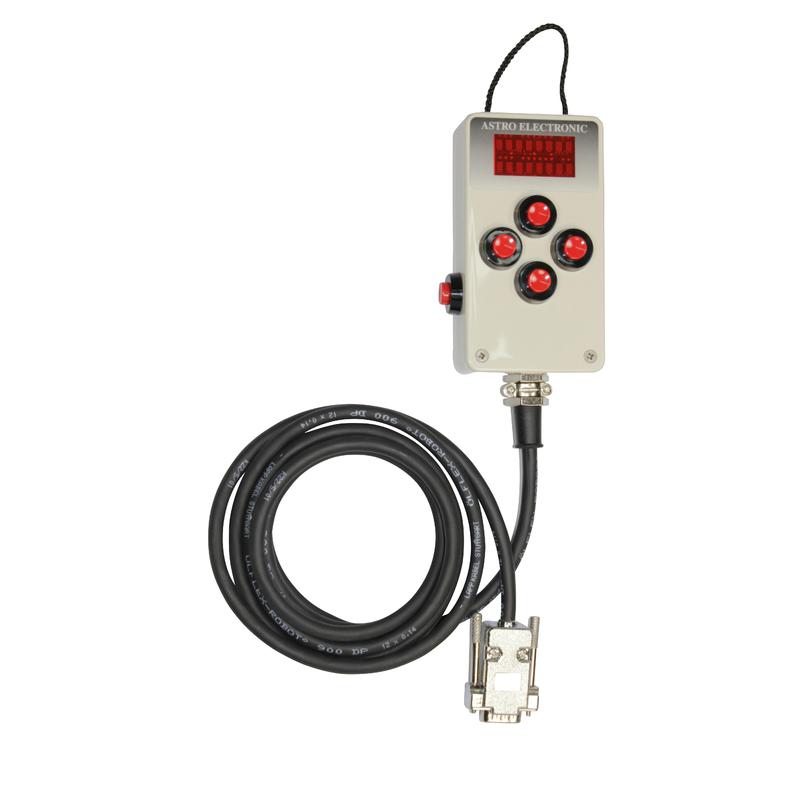

Handbox

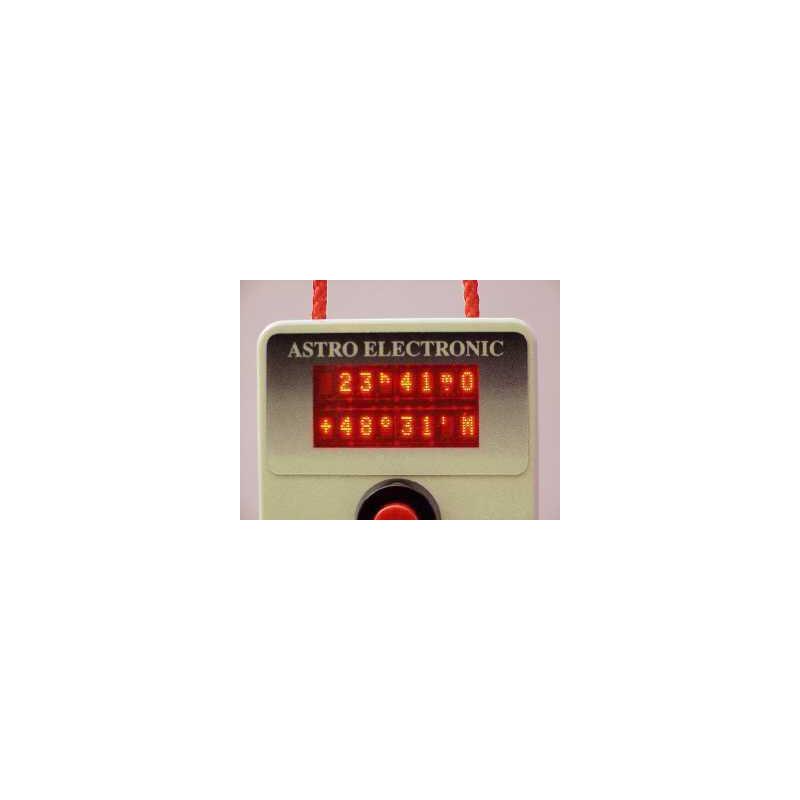

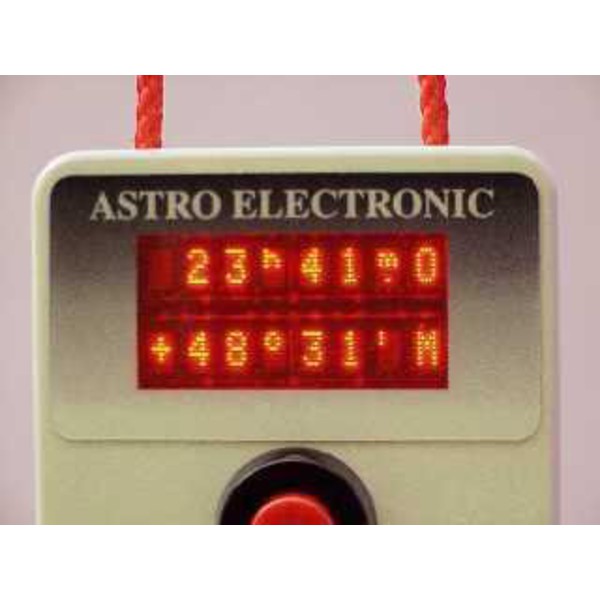

Handbox mit fünf großen Tasten (auch mit Handschuhen zu bedienen!). Das Kabel ist 2 Meter lang und bis -30°C geeignet (keine PVC-Isolierung!). 16-stellige rote LED 5x7 Punktmatrix-Anzeige als Koordinaten-Anzeige. Die Helligkeit ist in 20 Stufen einstellbar.
Eingebaute rote Taschenlampe mit variabler Helligkeit.
Gespeicherte Referenzobjekte
Alle Sterne heller als 3 mag (168 Stück) und die Sonne sind als Referenzobjekte gespeichert. Sie können aber auch Rektaszension und Deklination eines Objekts eingeben.
Automatisches Schwenken zu Objekten (GoTo)
- Alle 109 Messier-Objekte
- Eine sinnvolle Auswahl (über 3800) NGC- und IC-Objekte
- 168 helle Sterne
- Sonne und Planeten
- Freie Eingabe von Deklination und Rektaszension
- Falls Sie das Objekt nicht sofort gefunden haben: Automatisches Suchen auf einer spiralförmigen Bahn um das Bildzentrum herum.
Serielle Schnittstelle zum PC
Die serielle PC-Schnittstelle funktioniert mit diesen PC-Programmen:
- GUIDE
- TheSky, TheSky Pocket Edition
- SkymapPro
- Starry Night
- AstroVideo
- Earth Centered Universe (ECU)
- Cartes du Ciel
- Hallo Northern Sky
- IRIS 3.6
- AstroArt
- Maxim DL
- und viele mehr

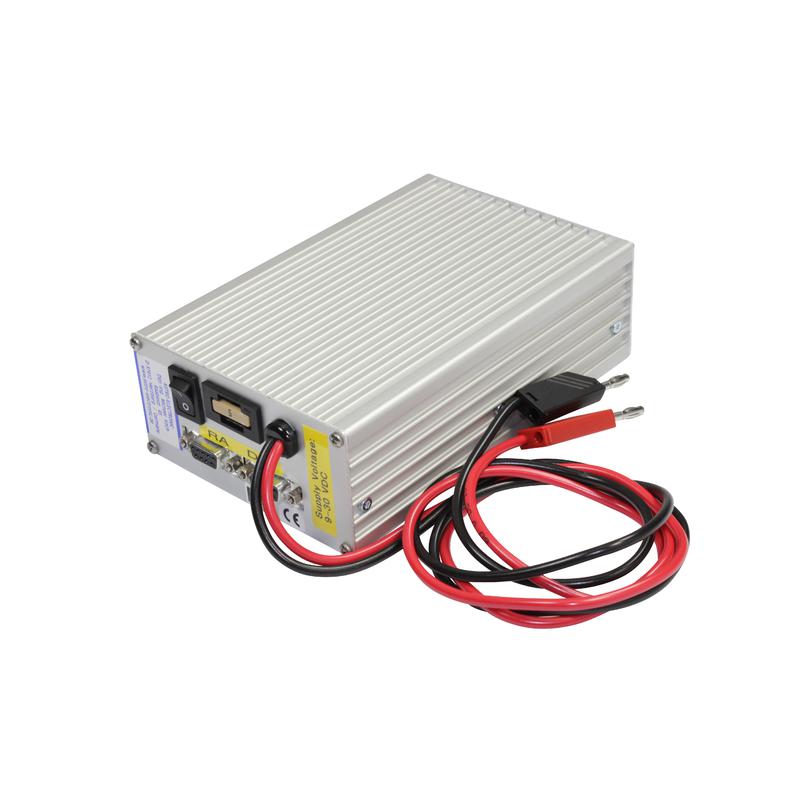

So können Sie sich den Ausschnitt der Sternkarte anzeigen lassen, wo das Fernrohr im Augenblick hinzeigt und das Fernrohr zu allen Objekten hinschwenken lassen, die in den PC-Programmen vorhanden sind. Die serielle Verbindung funktioniert garantiert bis zu einer Kabellänge von 15 Meter. Wenn die Entfernung zwischen der FS2 und dem Computer wesentlich größer ist, dann kann eine optische Verbindung mit Kunststoff-Lichtleitkabel bis zu einer Entfernung von 80 Meter verwendet werden. Alle Versionen der FS2 haben einen Verpolungsschutz, eine eingebaute Sicherung und ein 1 Meter langes Kabel mit 4mm Bananensteckern. Diese Version kann von 9 Volt bis 30 Volt Betriebsspannung verwendet werden. Die maximale Schwenk-Geschwindigkeit ist bei 30 Volt etwa doppelt so groß wie bei 12 Volt. Das funktioniert mit jedem Schrittmotor, weil der Wicklungsstrom durch die FS2 auf den eingestellten Wert geregelt wird.
Einfach einstellbare Parameter
Für beide Achsen sind diese Parameter getrennt einstellbar:
- Strom (10mA bis 1800mA pro Wicklung in 10mA-Schritten
- Stromabsenkung bei Stillstand oder bei kleiner Geschwindigkeit
- Frequenz bei der auf den grösseren Strom umgeschaltet wird
- Strom-Kurvenform: Vollschritt, Halbschritt oder Mikroschritt
- Motortyp (Anzahl der Vollschritte pro Motorumdrehung)
- Getriebeübersetzung
- Beschleunigung (Anfahr- und Bremsrampen)
- Getriebespiel-Ausgleich (Dauer und Geschwindigkeit einstellbar)
- Motor-Drehrichtung (auch für die Südhalbkugel)
- Winkelencoder (Auflösung und Drehrichtung)
Die Einstellung der Parameter ist nur einmal erforderlich und wird mit den fünf Tasten durchgeführt. Sie sehen in der Anzeige, was Sie einstellen. Alle eingestellten Parameter werden ohne Batterie dauerhaft gespeichert, können aber jederzeit geändert werden.
Die zweite Version kann von 9 Volt bis 30 Volt Betriebsspannung verwendet werden. Die maximale Schwenk-Geschwindigkeit ist bei 30 Volt etwa doppelt so groß wie bei 12 Volt. Das funktioniert mit jedem Schrittmotor, weil der Wicklungs-Strom durch die FS2 auf den eingestellten Wert geregelt wird.
