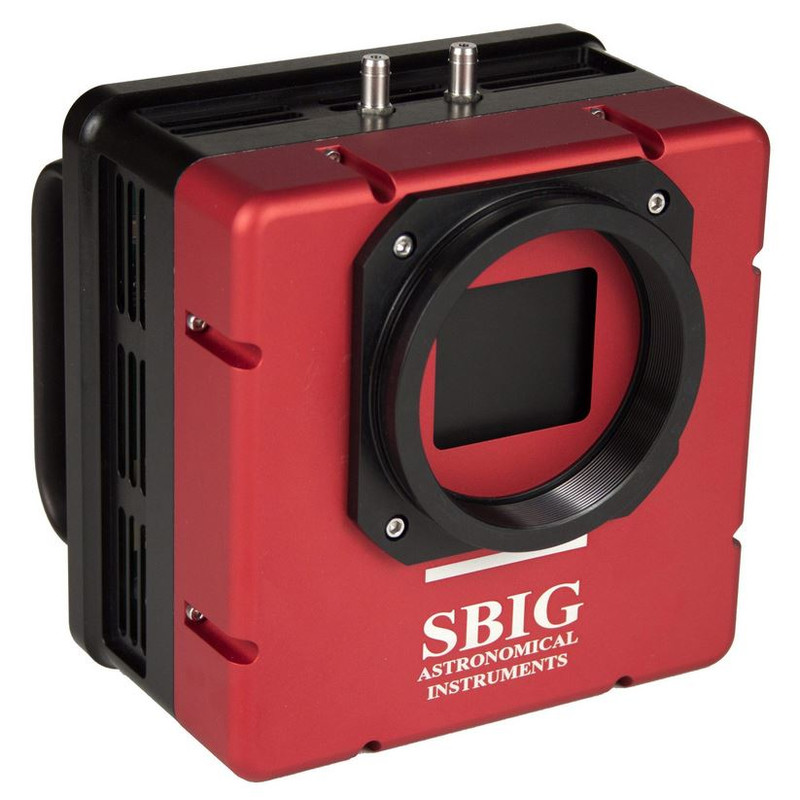

Kamera STXL-6303E Mono

Die STXL-6303E verfügt über einen hochempfindlichen 6-Megapixel-CCD-Sensor mit 9-Mikrometer-Pixeln.

Die SBIG STXL-Serie unterstützt CCD-Sensoren bis zu einem Format von 35 mm. Es sind zwei STXL-Filterräder erhältlich. Die Standard- und Selbstführungs-Filterräder mit 8 Positionen verfügen über eine Filterpositionierung im Mikrometerbereich und sind für 50-mm-Rundfilter ohne Fassung geeignet. Beim Selbstführungs-Filterrad ist ein Führungs-CCD in das Filterrad vor den Filtern integriert.

Die STXL verfügt über eine zweistufige Kühlung mit Delta-Werten bis zu -60 °C, ist wassergekühlt und verfügt über Ethernet- und USB 2.0-Schnittstellen für den Anschluss an einen Computer. Diese professionelle Kamera wurde mit zahlreichen Innovationen für anspruchsvolle Fotografen ausgestattet, darunter

• Selbstführung vor den Filtern: Es ist bekannt, dass der Vorteil einer einfacheren Führung durch separate Leitfernrohre oft durch die unterschiedliche Ablenkung des Leitfernrohrs gegenüber der optischen Hauptachse aufgrund von mechanischer Biegung oder Verschiebung des Spiegels im Haupt-OTA eingeschränkt wird. Diese Schwierigkeit hat SBIG mit seinem patentierten Selbstführungsdesign und einer Off-Axis-Guiding-Lösung gelöst. Die Selbstführung ist bequemer und genauer, kann sich jedoch bei Verwendung von Schmalbandfiltern als schwieriger erweisen. Separate Off-Axis-Guider können unhandlich sein und übermäßigen Backfokus-Abstand beanspruchen. Die ideale Lösung war daher die Entwicklung eines Selbstführungssystems, bei dem der Führungs-CCD mithilfe eines integrierten, leicht zu steuernden Designs vor den Filtern platziert wurde. Mit dem in das Filterrad integrierten Guider-CCD und einer fokussierenden Optik zur Vergrößerung des Sichtfeldes ist das optische Design für die Führung optimiert und alles wird über eine einzige Schnittstelle gesteuert. Der Guider wird direkt an die Kamera angeschlossen und benötigt keine zusätzlichen Strom- oder Steuerkabel. Das System kann mit einem einzigen Softwarepaket wie eine Kamera betrieben werden.
• Mikrometergenaues Filterrad: Darüber hinaus sind die STXL-Filterräder mit einem präzisen Positionierungsmechanismus ausgestattet. Dank dieser präzisen Positionierung wird ein Filter jedes Mal, wenn er in den Strahlengang gedreht wird, genau in die gleiche Position zurückgebracht und dort gehalten, selbst nach einem Stromausfall und unabhängig davon, wie oft sich das Filterrad bewegt hat. Wir haben diese Genauigkeit mit besser als 5 Mikrometern (weniger als ein Pixel) gemessen.
• USB 2.0- und Ethernet-Schnittstelle: Die STXL-Serie verfügt sowohl über eine USB 2.0- als auch eine Ethernet-Schnittstelle für größte Vielseitigkeit mit einer Vielzahl von Computersystemen. Benutzer müssen sich nicht zwischen den beiden entscheiden. Die Ethernet-Schnittstelle macht die Steuerung der Kamera über ein Netzwerk einfach und kostengünstiger als die Fernsteuerung über einen lokalen Computer. Darüber hinaus verfügt die Kamera über einen integrierten Webserver. Mit Ethernet müssen keine Kameratreiber installiert werden. Die STXL-Kamera verfügt über einen integrierten Webserver, auf den von jedem Browser aus zugegriffen werden kann.
• Hervorragende Kühlung: Die STXL verwendet einen innovativen Pin-Fin-Kühlkörper. Dieses Design ist am effizientesten für die Wärmeableitung pro Volumen und zwar teurer als die üblichen parallelen Kühlkörper, die anderswo häufig verwendet werden, bietet jedoch eine hervorragende Leistung und minimiert gleichzeitig Größe und Gewicht. Dies ist einer der Gründe, warum die STXL-Kamera weniger wiegt als Konkurrenzprodukte mit ähnlicher Kühlleistung. Der neue Kühlkörper ist ein optimiertes Design für diese Kamera, bei dem ein großer, speziell angefertigter Stiftkühlkörper direkt an der heißen Seite des zweistufigen TE-Kühlers angebracht ist, um mit einem einzigen großen Lüfter eine maximale Wärmeableitung zu erreichen. In weniger als 5 Minuten erreicht die STXL allein mit Luftkühlung eine Temperaturdifferenz von -60 °C.
• Vorbereitet für Wasserkühlung: Das Design ist zwar auf eine ausreichende Kühlung ohne Wasser ausgelegt, jedoch kann für eine optimale Kühlung anstelle von Luft oder zusätzlich zu Luft auch Wasser verwendet werden. Bei Verwendung von Wasser anstelle von Luft ist kein Lüfter erforderlich.
• Gleichmäßiger Verschluss: Seit den Anfängen der ursprünglichen ST-7-Kamera bietet SBIG in seinen Kameras gleichmäßige Verschlüsse an – etwas, das bei den meisten anderen Astrofotografie-Kameras nicht zu finden ist. „Gleichmäßige Belichtung” bedeutet, dass der Verschlussmechanismus so konstruiert ist, dass er sich so öffnet und schließt, dass sich der Anteil des auf den Sensor fallenden Lichts aufgrund der Form oder Bewegung des Verschlusses selbst nicht verändert. Dies ist beispielsweise bei einem Irisverschluss der Fall, der sich von der Mitte aus öffnet und zuletzt über der Mitte schließt.
• Vom Benutzer wiederaufladbares Trockenmittel: Um dem Benutzer größtmögliche Flexibilität im Einsatz zu bieten und zu vermeiden, dass die Kamera zur Reinigung der CCD-Kammer an den Hersteller zurückgeschickt werden muss, hat SBIG die Kammer so konstruiert, dass sie einen wiederaufladbaren Trockenmittelstecker aufnehmen kann.
• Vollbild-Bildpuffer: Die Kameras der STXL-Serie verfügen über einen Vollbild-Bildpuffer zum Speichern von Bilddaten während des Downloads. Dies verhindert eine mögliche Beschädigung des Bildes durch Verarbeitungsverzögerungen im Hauptcomputer während des Downloads.
• Lüfter mit variabler Drehzahl: Wenn der Benutzer nur eine Luftkühlung wünscht, kann die Lüftergeschwindigkeit über die Software geregelt werden. Durch die variable Drehzahlregelung kann der Benutzer den Lüfter so einstellen, dass keine Resonanz mit dem Teleskop des Benutzers entsteht und somit harmonische Schwingungen unterdrückt werden.
• I2C-AUX-Anschluss: Die STXL-Kameras verfügen über einen praktischen I2C-AUX-Anschluss, über den sämtliches Zubehör einschließlich Filterräder und AO-8T-Adaptive-Optics-Zubehör gesteuert werden kann.
• LED-Anzeigen für das Tracking-Relais: Diese praktischen 4 LEDs zeigen Ihnen auf einen Blick, ob die Kamera während einer Bildaufnahme Korrekturen in den Richtungen +X, -X, +Y oder -Y an die Halterung sendet.
• 12-VDC-Betrieb: Die STXL reguliert intern eine 12-VDC-Versorgung, sodass die Kamera direkt an jede ungeregelte Quelle, wie z. B. eine Autobatterie, angeschlossen werden kann. Vier Power-LEDs zeigen an, wenn die Versorgungsspannung auf 11, 10 oder 9 Volt abfällt und wenn sie „in Ordnung“ ist. Der Betrieb der Kamera ist mit einer Versorgungsspannung von 9,1 bis 14 Volt Gleichstrom möglich. Weitere LEDs zeigen den Status der Kamera und die Funktion der Relais während der Nachführung an.
• Nachführung: STXL-Modelle können entweder an einen Remote-Guide-Kopf oder ein selbstnachführendes Filterrad FW8G-STXL angeschlossen werden. Der Remote Guide Head eignet sich für Piggyback-Führungsfernrohre oder Off-Axis-Guider-Geräte. Das FW8G-STXL-Filterrad bietet eine integrierte Selbstführung vor den Filtern. Beide werden direkt an den Guide Head-Anschluss der STXL-Kamera angeschlossen, der alle Strom- und Steuersignale liefert. Dies bietet ein praktisches, integriertes Paket und minimiert die Verkabelung der Halterung.
• Optionale adaptive Optik AO-X: Alle STX- und STXL-Modelle können mit dem Zubehör AO-X Adaptive Optics betrieben werden. Die AO-X verwendet ein Kippfenster, um die Bildposition schnell und präzise als Reaktion auf die Rückmeldung des Autoguiders anzupassen. Mit der adaptiven Optik gibt es kein Spiel, keine Haftreibung und keine Verzögerung, und die Bewegungen sind präzise und genau. Dadurch kann die AO-X nicht nur die Auswirkungen von periodischen Fehlern, Drift und Windböen beseitigen, sondern auch die Auswirkungen der atmosphärischen Sichtverhältnisse reduzieren.

Alle STXL-Kameras werden mit einem hochwertigen Transportkoffer, einem Universalnetzteil, einem Verlängerungskabel, einem USB-Kabel, einem Guider-Kabel und einer Software geliefert.
