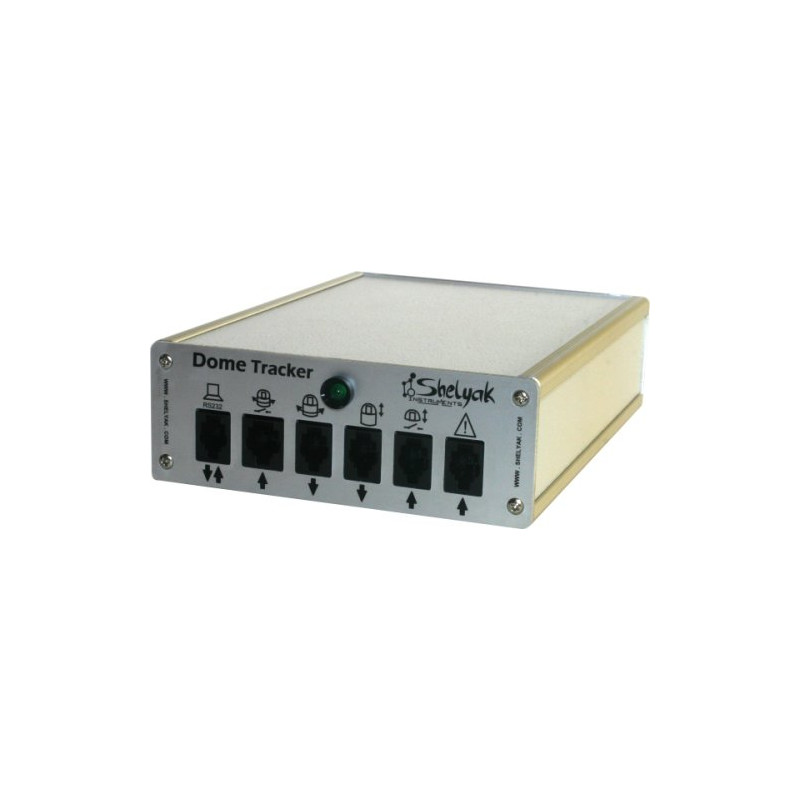

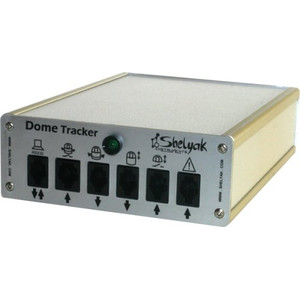

Dome Tracker wurde von Cyril Cavadore entwickelt, um die Bewegung Ihrer Kuppel oder Ihres Daches zu automatisieren. Es wird zwischen Ihren Computer (der Ihr Teleskop und anderes Zubehör steuert) und Ihre Motorsteuerung eingesetzt. Der Dome Tracker kann Signale zum Öffnen und Schließen Ihres Schutzes senden und verfügt über einen Notfall-Schließungseingang, der mit einem Sicherheitseingang verbunden ist (um Ihr Teleskop zu sichern, wenn es beispielsweise auf einem Rolldach geparkt ist). Er ermöglicht es Ihnen, Ihre Kuppel während des Go-To- und Tracking-Vorgangs an die Bewegung Ihres Teleskops anzupassen. Der Dome Tracker kann in einer bestehenden oder neuen Sternwarte installiert werden.
Schnittstellen:
- Der Dome Tracker wird über eine serielle RS232-Schnittstelle an Ihren PC angeschlossen. Ihr PC steuert Ihr Teleskop und anderes Zubehör mit der PRISM-Software oder einer anderen Software, die mit einem ASCOM-Kuppeltreiber kommunizieren kann. Ihre Software steuert das Teleskop und die Kuppel und sorgt für eine kontinuierliche Ausrichtung zwischen beiden während des Go-To- und Nachführvorgangs.
- Ein Drehgeber und ein Indexgeber ermöglichen es dem System, die aktuelle Position der Kuppel zu ermitteln. Die Einrichtung des Drehgebers/Indexgebers hängt von Ihrer Kuppel und Ihrer Ausrüstung ab, aber mehrere Benutzer haben ihre Tipps und Tricks in unserer Diskussionsgruppe geteilt.
- Verbinden Sie Ihren Dome Tracker mit dem Controller für Ihren Kuppeldrehungsmotor. Der Dome Tracker fungiert wie ein Schalter, der dem Motor mitteilt, ob er nach rechts oder links fahren soll.
- Der Dome Tracker kann auch ein Signal (für einen bestimmten Zeitraum) an den Motor des Schutzgehäuses senden, um dieses zu öffnen oder zu schließen.
- Bei Rolldächern stoppt der Schalter den Dome Tracker beim Öffnen oder Schließen des Daches. Die Endlagen des Daches werden nicht verwaltet, da dies in den meisten Fällen intern am Dach mit einem Sicherheits- und Funksignal erfolgt (keine feste Verbindung mit der Dachbasis, um eine kontinuierliche Drehung des Daches zu ermöglichen).
- Ein spezieller Eingang ist für einen Not-Stopp oder ein Wetterüberwachungssystem vorgesehen, das den Dome Tracker anweisen kann, Ihre Sternwarte zu schließen. Eine Sicherheitsvorrichtung ist integriert, die dem Dome Tracker mitteilt, wenn das Teleskop geparkt ist, damit das Roll-Dach beim Schließen des Daches nicht gegen das Teleskop stößt.
Der Dome Tracker kann über einen ASCOM-Treiber oder direkt in Prism (nicht im Lieferumfang enthalten, Version 6 oder 7 für die neuesten Funktionen erforderlich) gesteuert werden. Eine Testsoftware wird ebenfalls mitgeliefert, mit der Sie bei der Installation Ihres Dome Trackers alle Verbindungen testen und Ihr System richtig parametrieren können.
Der Dome Tracker kann in zwei verschiedenen Modi betrieben werden: DOME oder ROLL-ROOF:
- Im DOME-Modus dreht sich die Kuppel zunächst, um ihre Nullposition zu finden; die Positionen werden dann mit einem Winkelcodierer verfolgt. Die Steuerung der Schutzabdeckung erfolgt über ein Signal, das an Ihr System gesendet wird (je nach Ihrer Konfiguration über Funk oder auf andere Weise).
- Im ROLL-ROOF-Modus sendet der Dome Tracker ein Signal an Ihre Motorsteuerung, bis die Endlagenschalter aktiviert werden.
Der Dome Tracker benötigt eine 12-V-Stromversorgung. Er verfügt über interne Relais zur elektrischen Isolierung.
Roll-off-Dach-Kit Inhalt: Kit-Inhalt:
- Kuppel-Tracker-Hauptsystem
- RS232-Serielles Kabel: 5 m lang
- Notverschlusskabel: 3 m lang
- Positionssensoren (2 Stück)
- Sensorkabel
- Kabel für Dachschließbefehl: 3 m lang
- 12-V-Stecker
