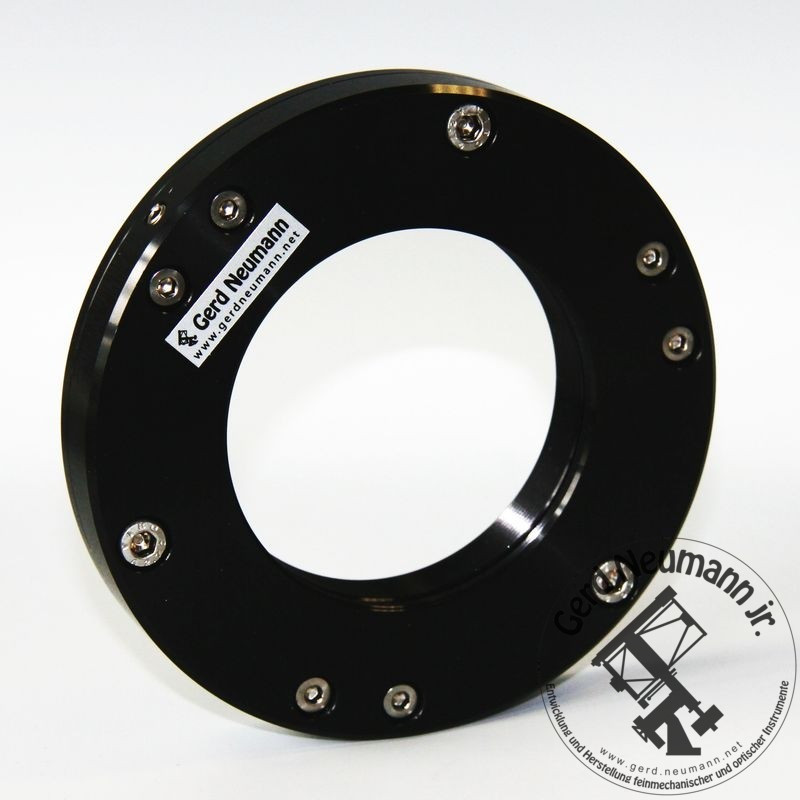

Neigeflansch CTU XL 2,7" AP

kurzfristig
versandfertig in 3-5 Wochen + Laufzeit

Artikelbeschreibung

Zubehörteil zur definierten Neigung Ihrer Kamera, um Unschärfen durch Verkippungen im Instrumentenaufbau zu kompensieren.

Sie haben eine Kamera mit einem großen Chip oder eine DSLR Kamera und Ihre Bilder sind immer in einem Teil des Bildes unscharf? Bei Sonnenaufnahmen mit Ihrem H-Alpha Filter haben Sie hässliche Newtonringe im Bildfeld? Die Ursache ist in der Regel ein schief stehender Chip. Die CTU (Camera Tilting Unit bzw. Neigeflansch) ist die Lösung!

Mit der CTU ist eine extrem feinfühlige Justage möglich: Neige-Adapter verwenden in der Regel drei Paare Zug-/Druckschrauben im Winkel von 120°. Diese Schrauben sind viel zu grob und ermöglichen keine feinfühlige Justage! Ein Großteil der Verstellung wird in diesen Konstruktionen durch die elastische oder gar plastische Deformation der Bauteile erreicht, eine feinfühlige und reproduzierbare Justage ist damit nicht möglich.

Das Herzstück der CTU sind hingegen drei Schrauben, die radial auf eine keglige Fläche drücken. Über diese drei Schrauben kann die Neigung der Kamera sehr genau und reproduzierbar justiert werden. Eine Umdrehung vergrößert den Abstand um 0,2mm. Der gesamte Hub beträgt nur 1mm. Drei Pakete Tellerfedern halten die Kamera sicher in Position.

Die Neigung kann jederzeit von aussen eingestellt werden, ohne dass die Kamera vom Teleskop genommen werden muss.

Wir bieten Ihnen das Zubehör CTU in den Größen

  • CTU M48: Hat beidseitig das bekannte M48x0,75 Anschlussgewinde und ist für Kameras mit kleinen bis mittelgroßen Sensoren geeignet.
  • CTU XL 2,7" AP: Hat beiseitig das 2,7" Astro-Physics Anschlussgewinde und ist für Kameras mit großen Sensoren ausgelegt. Inklusive Adapter mit durchgehendem 2,7" AP Bolzengewinde.
  • CTU XL M68x1: Hat beiseitig M68x1-Gewinde und ist für Kameras mit großen Sensoren ausgelegt. Inklusive Adapter mit durchgehendem M68x1 Bolzengewinde.
  • CTU Canon EOS / M48: Hat auf der einen Seite ein Canon EOS Bajonett für Objektive und kameraseitig ein M48x0,75 Gewinde. Die CTU hat mit Bajonett eine Dicke von 20mm, mit dem optionalen Adapter auf T2 verbleibt ein Rest-Lichtweg von 23mm zum Canon-Auflagemaß von 44,0mm.
  • CTU Nikon / M48: Hat auf der einen Seite ein Nikon Bajonett für Objektive und kameraseitig ein M48x0,75 Gewinde. Die CTU hat mit Bajonett eine Dicke von 21,5mm, mit dem optionalen Adapter auf T2 verbleibt ein Rest-Lichtweg von 25mm zum Nikon-Auflagemaß von 46,5mm.

Technische Daten

Leistung


Optische Baulänge (mm)
17,3
Anschluss (kameraseitig)
2,7"
Anschluss (teleskopseitig)
2,7"
Fokussierweg (mm)
1
Freier Durchlass (mm)
69

Allgemein


Durchmesser (mm)
119
Serie
CTU
Gerd Neumann jr. Neigeflansch CTU XL 2,7" AP
