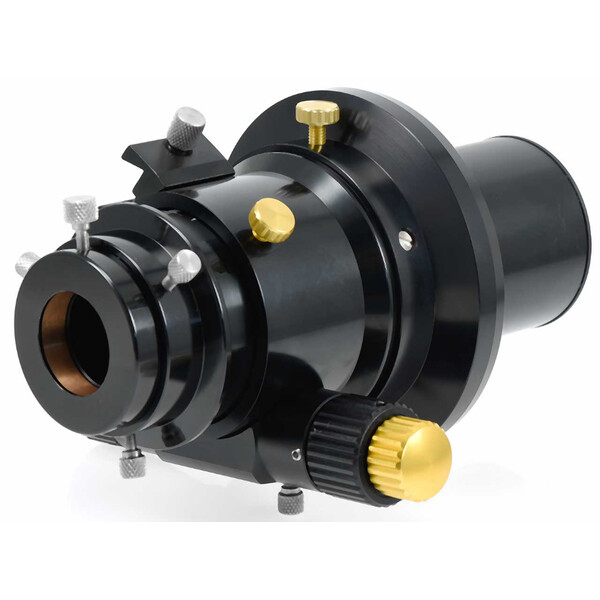

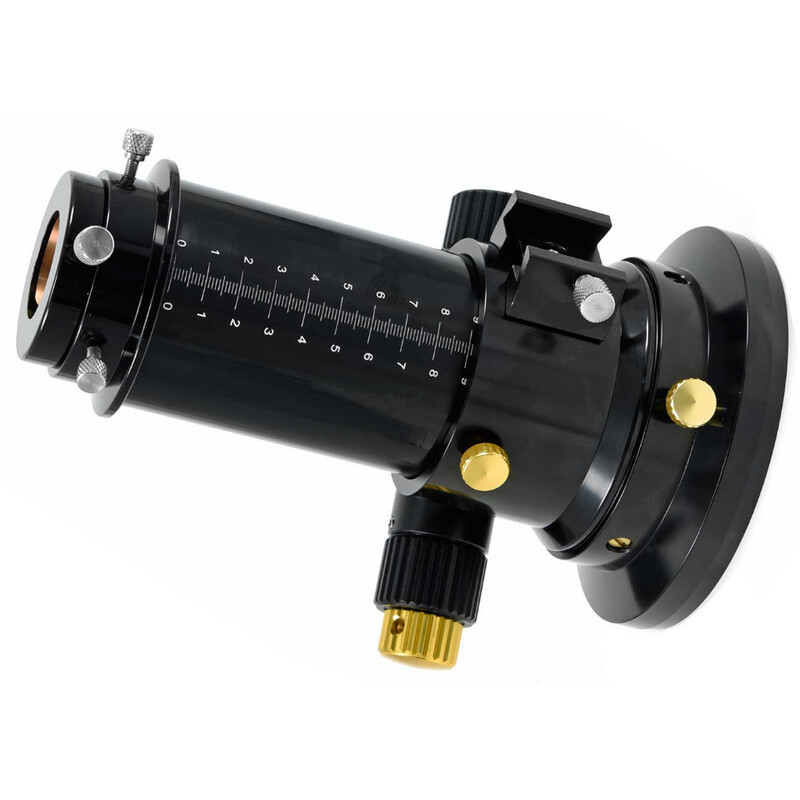

Porte-oculaire 2,5" M117

Le porte-oculaire est monté sur chaque télescope à proximité du foyer de l'optique collectrice de lumière. Comme son nom l'indique, les oculaires peuvent être insérés dans le porte-oculaire. Pour l'astrophotographie, les porte-oculaires manuels accueillent les appareils de prise de vue et les mettent au point. C'est pourquoi on parle également de « focusseur » plutôt que de « porte-oculaire ».

Le réglage à crémaillère et pignon :

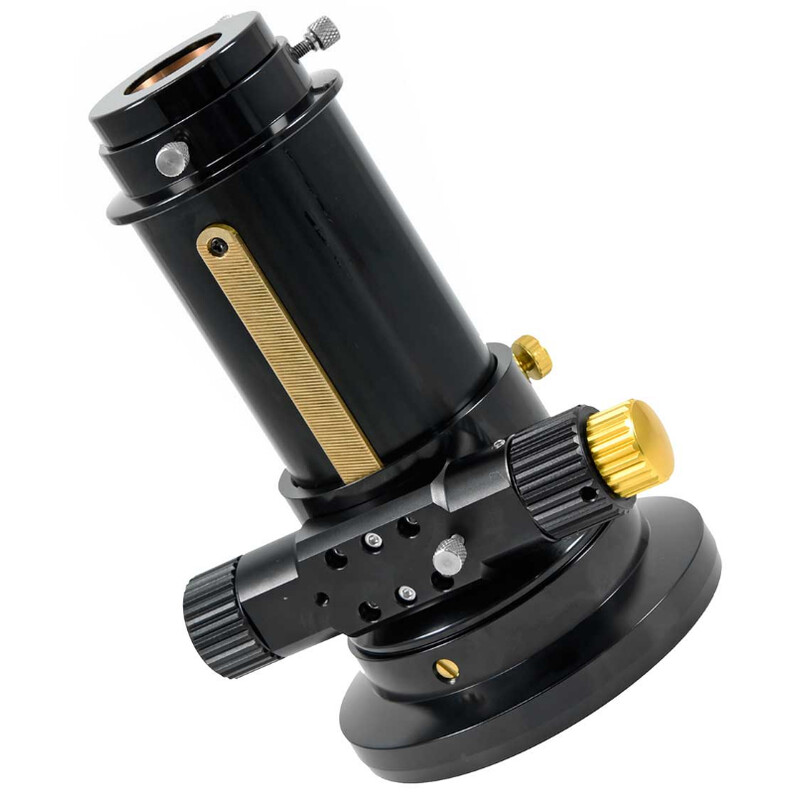

Un porte-oculaire Crayford classique fonctionne par pression. Plus la pression est faible, plus le porte-oculaire est facile à manœuvrer, mais il existe toujours un risque de glissement, car le réglage et le palier sont combinés. Ce porte-oculaire est tout à fait différent : le tube du porte-oculaire est fixé par des roulements à billes. Le palier est optimisé pour offrir une rigidité maximale. Le réglage du tube de l'extracteur s'effectue à l'aide d'une crémaillère à denture hélicoïdale. L'avantage est un réglage absolument sans à-coups.

Le blocage de la position de coulissement est également optimisé. Aucune vis de serrage n'appuie simplement sur le tube coulissant, mais la position du réglage est fixée. La position de mise au point est ainsi maintenue à 100 %.
