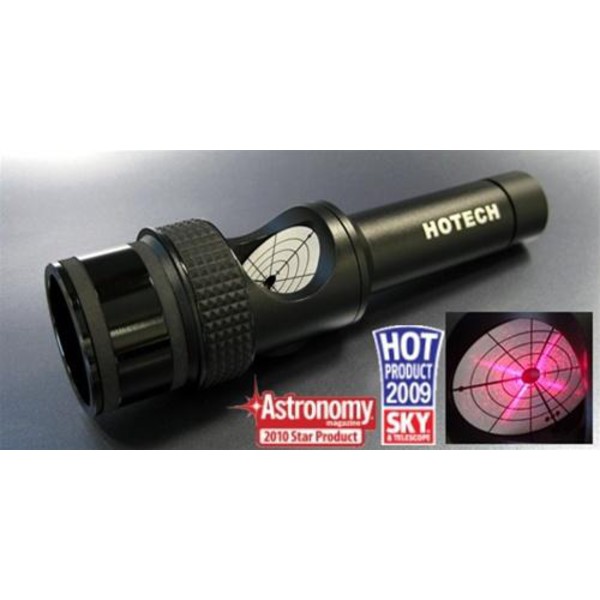

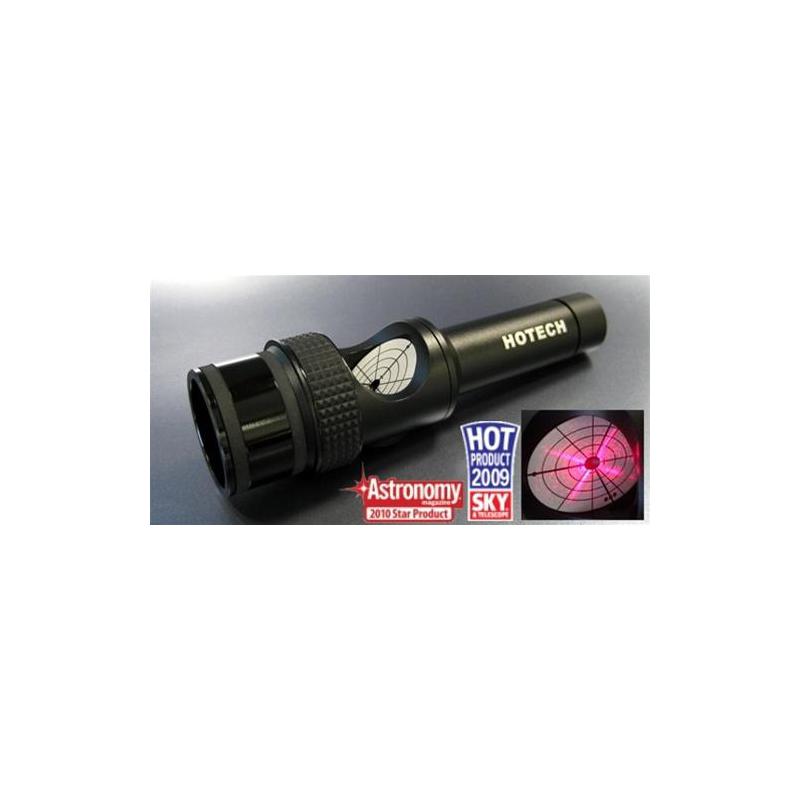

Collimateurs lasers Hotech Laser de collimation 1.25" SCA - Réticule en croix

N° d'article : 22956
Fabricant : Hotech

165,00 €

TVA incluse
plus frais d'expédition

Livraison express possible pour demain, 02.04.2020 !

Trop cher ?

expédié sous 24 h + durée de transport
Collimateurs lasers Hotech Laser de collimation 1.25" SCA  - Réticule en croix
Collimateurs lasers Hotech Laser de collimation 1.25" SCA  - Réticule en croix
Collimateurs lasers Hotech Laser de collimation 1.25" SCA  - Réticule en croix
Collimateurs lasers Hotech Laser de collimation 1.25" SCA  - Réticule en croix
Collimateurs lasers Hotech Laser de collimation 1.25" SCA  - Réticule en croix
Collimateurs lasers Hotech Laser de collimation 1.25" SCA  - Réticule en croix
Collimateurs lasers Hotech Laser de collimation 1.25" SCA  - Réticule en croix
Description du produit
Spécifications
Avis clients (3)

Description du produit :

Si cet article n'est plus disponible en stock, veuillez s'il vous plaît prendre en considération les points suivants: Nous commandons chez ce fournisseur sur une base régulière. Veuillez précommander cet article, pour que nous puissions le commander à notre tour et vous l'envoyer à la date inscrite en haut de la page. Si vous avez besoin de l'article avant, nous pouvons vous le commander plutôt pour un supplément de payement. Veuillez contacter s'il vous plaît notre service client.

Collimateur laser Hotech - Collimater votre télescope sans basculer le laser

Imaginez: vous observez avec votre télescope, mais quelque chose ne va pas. Qu'est-ce que c'est? Pourquoi les étoiles ne sont plus nettes? La planète Jupiter - quelque chose de bizarre également avec lui- le contraste est mauvais. La nuit est claire, mais l'observation un vrai désastre. Bien sûr, il va de soi que votre télescope n'est pas bien réglé, il manque de précision. Vous devez entreprendre quelque chose - rerégler votre télescope - mais comment? La meilleure solution - avec un laser

Un laser qui se centre tout seul

De nombreux collimateurs laser simples ont la propriété de basculer dans le système de mise au point. La collimation serait compromise. Le collimateur Hotech est différent: par sa conception auto-centreuse, un basculement du laser est exclu. Vous n'avez pas besoin de vis pour bloquer le collimateur dans le porte-oculaire. Certains tubes ont de légères tolérances en diamètre. Le laser Hotech solutionne le prblème sans difficulté.

Vous pouvez même collimater votre télescope sur la monture, la position parallèle du laser est toujours garantie.

  • Avec cible à 45°

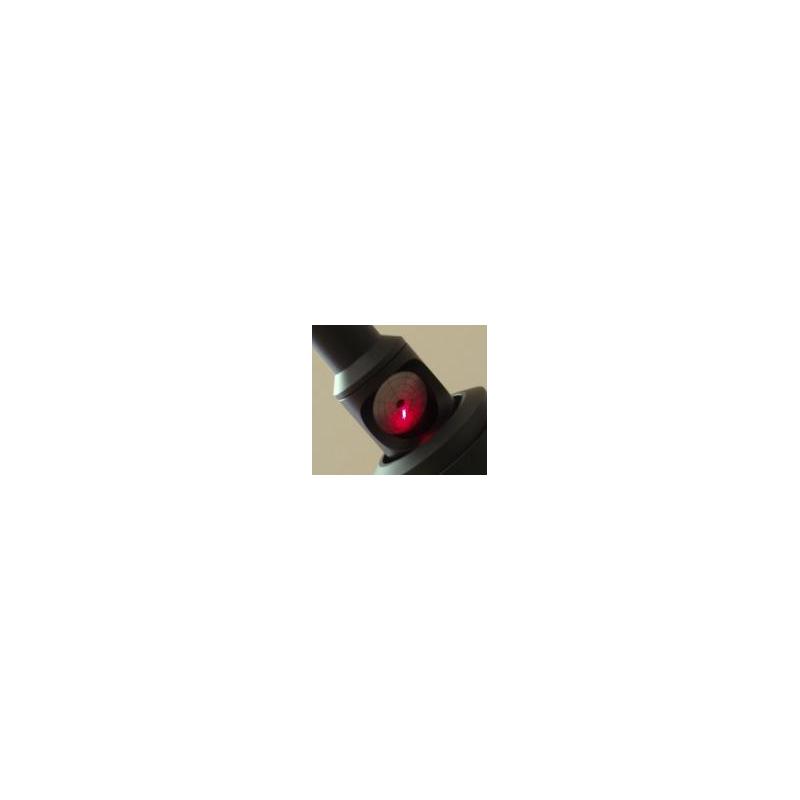

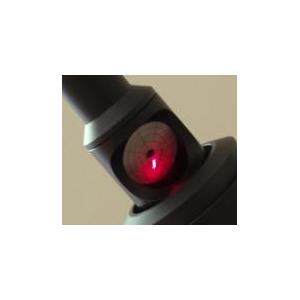

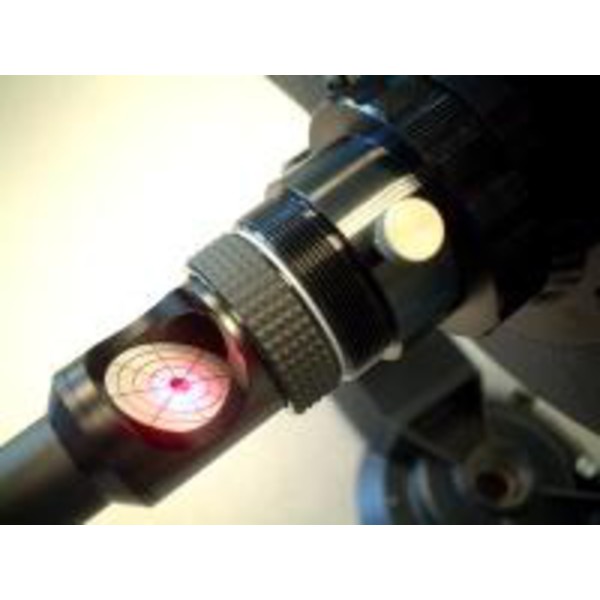

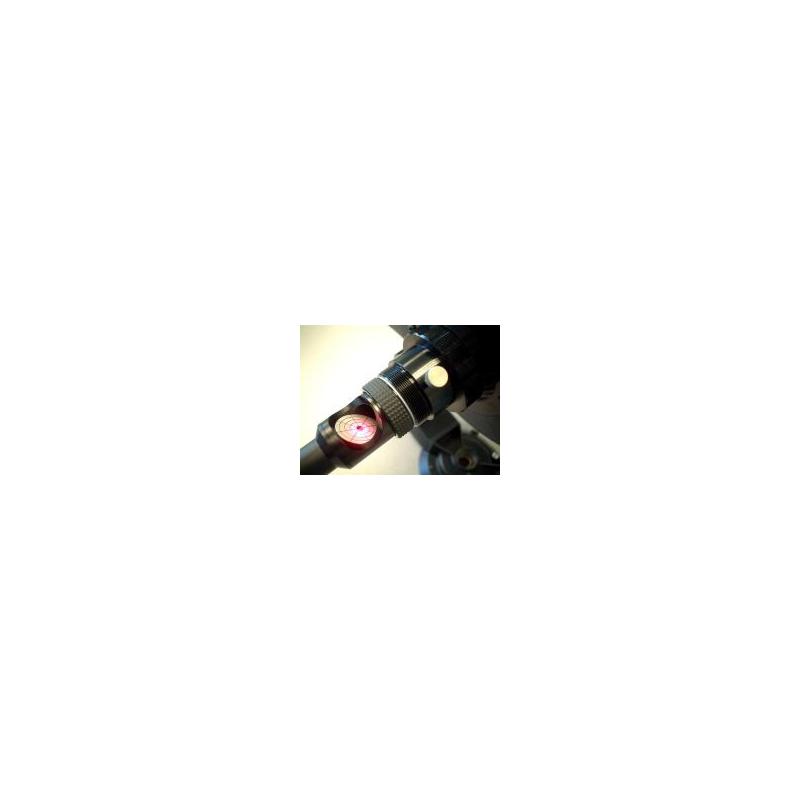

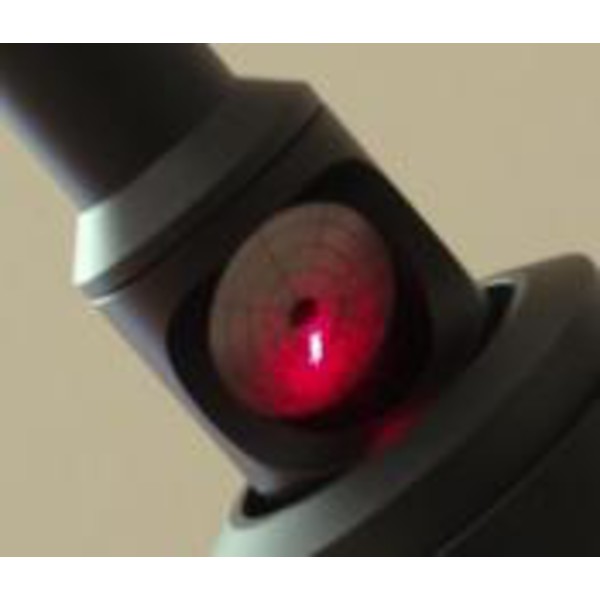

  • Avec la cible intégrée à 45°, le réglage est réalisable par une personne en peu de temps. Après que le point rouge du laser est ajusté sur le repère central du le miroir primaire, le faisceau est renvoyé vers le laser.
  • La projection du point extrêmement fine se forme sur la surface gravée, qui rappelle la figure d'une cible. Maintenant, il est simple de terminer le réglage précis du miroir principal.

Les avantages en bref:

  • Un réglage précis: laser à auto-centrage
  • Le laser est maintenu parfaitement parallèle, sans basculer
  • Poiny laser très fin
  • Cible réticulée à 45 ° pour un réglage facile

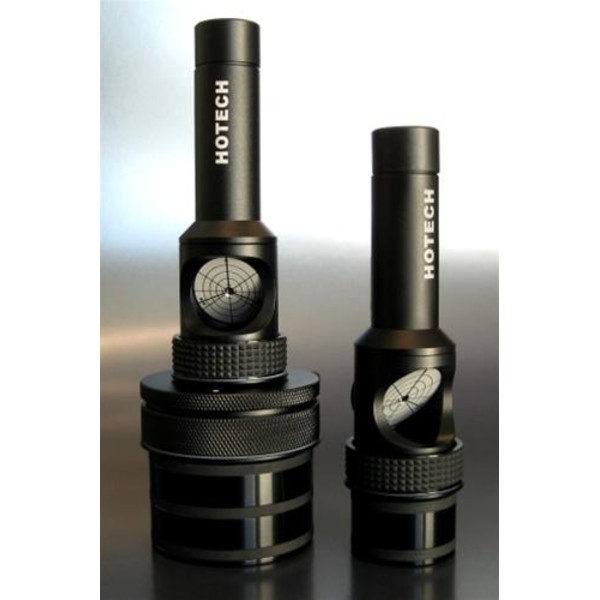

  • La version 2" est livrée avec un adaptateur 2" qui se centre également

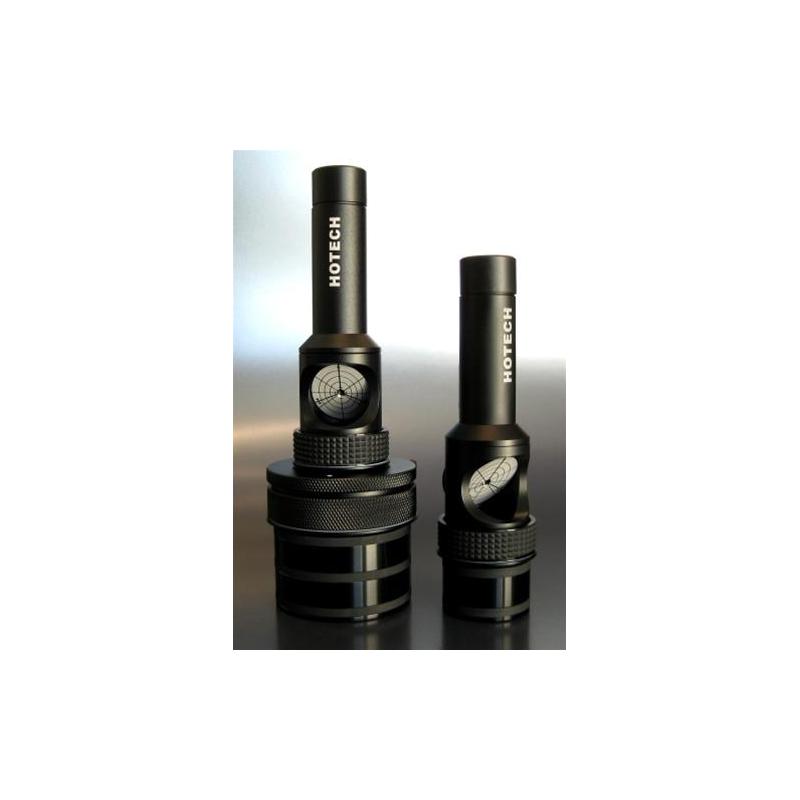

  • Disponible en 1,25" ou en variante 2" (voir la description du produit)
  • Bonne longévité: puissante batterie de 3V

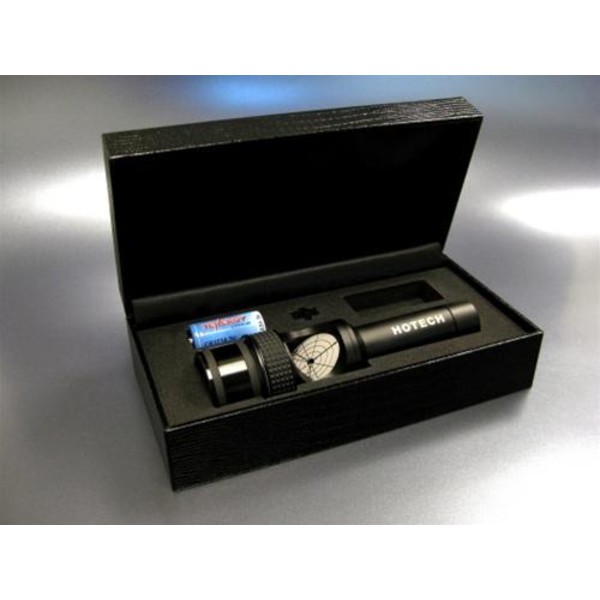

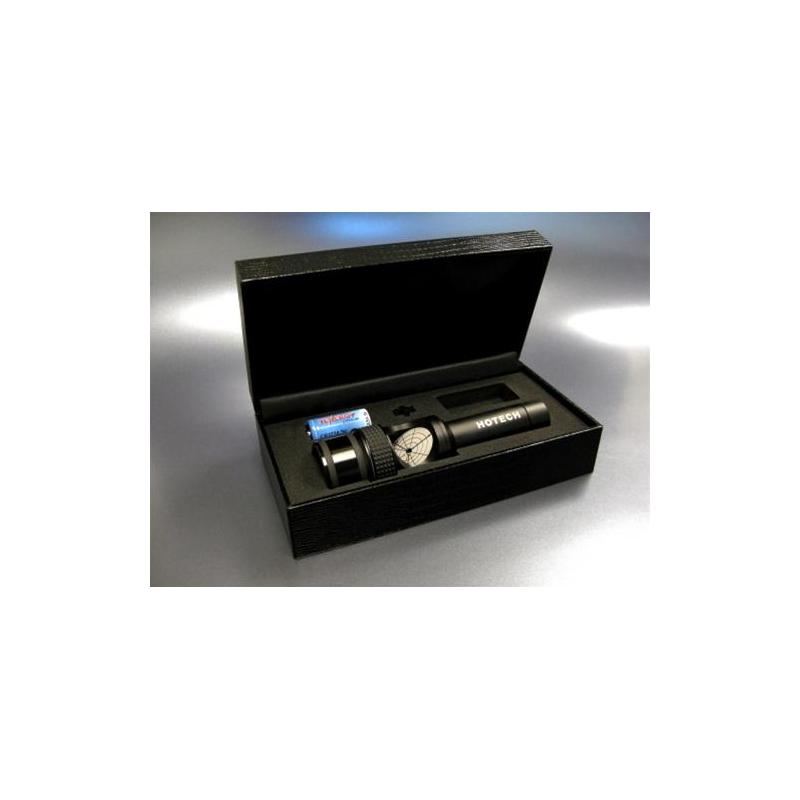

  • Etui solide pour le stockage du laser

Réticule en croix

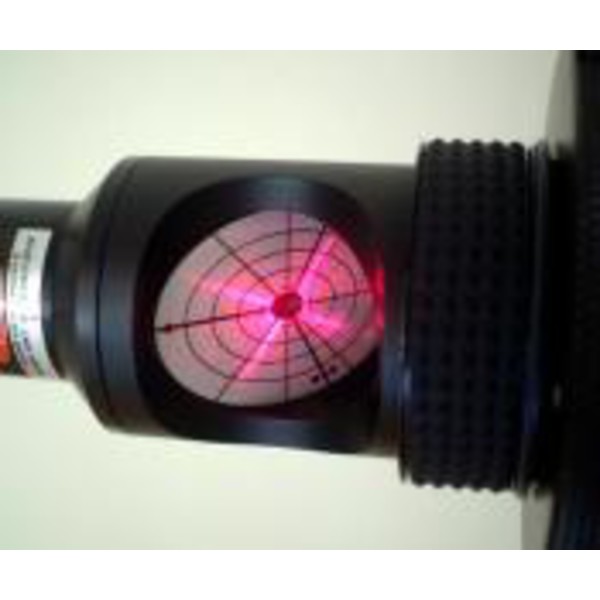

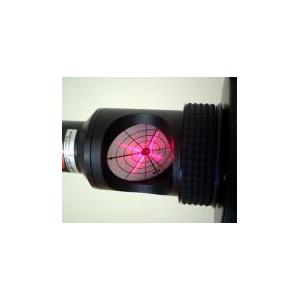

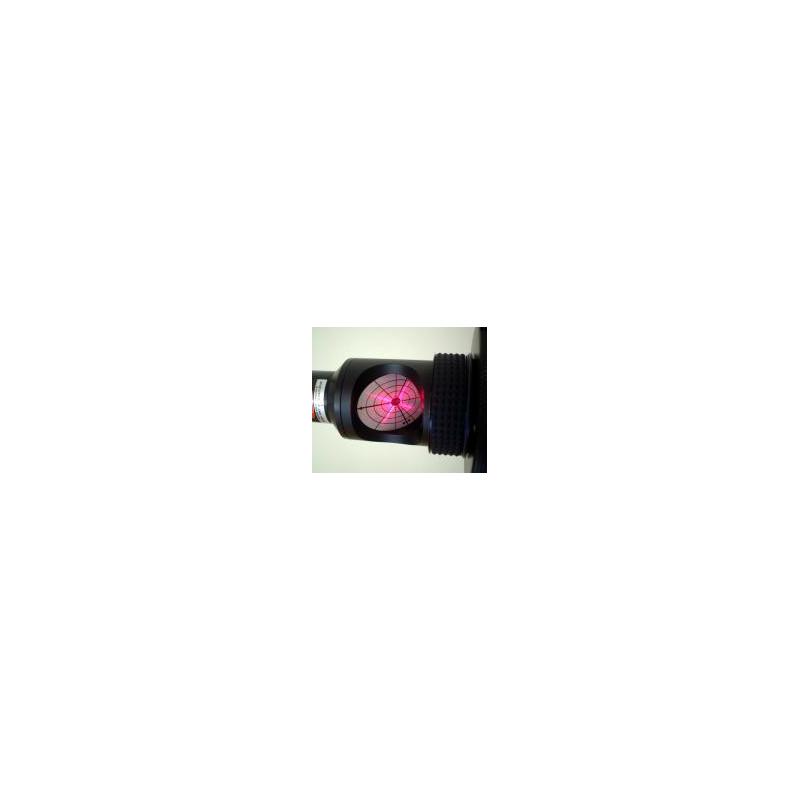

Dans cette version, le laser Hotech a un réticule en croix. Celui ci est reproduit avec le retour du point laser sur la cible. Si le point laser disparaît dans le trou central du collimateur, le réticule en croix permet d'effectuer les corrections ultimes de l'ajustement.

Collimateur Laser HOTECH SCA

Adaptateur à Auto-centrage (SCA)

Le collimateur laser Ho Tech se différencie de tous les autres collimateurs laser avec sa technologie innovante à adaptateur à auto-centrage (SCA). Ce mécanisme permet une collimation précise et REPRODUCTIBLE dans toutes les marques de télescope avec un système de mise au point de 1,25 " et 2". Tous les collimateurs laser sur le marché actuel ont un problème fondamental, difficulté de l'adaptation du mécanisme entre le collimateur laser et la mise au point du télescope. Ce problème est clairement reconnu et souvent discuté entre les astronomes, mais jusqu'ici il n'y a pas eu de solution définitive sur le marché. Quelle que soient les tolérances d'usinage sur le collimateur laser ou le porte-oculaire, un petit jeu est nécessaire pour permettre l'installation du collimateur laser. Une fois que le collimateur laser est inséré, le jeu résiduel devient un problème. Un collimateur laser est fixé avec une ou plusieurs vis de serrage ou une bague de compression unique. Les deux méthodes présentent des solutions très critiques, à savoir une fixation pas très rigide et un défaut d'alignement hors axe qui réduit instantanément la précision de votre instrument de collimation. L'adaptateur à auto-centrage élimine cet inconvénient par un système de compression linéaire intégré dans les bagues en caoutchouc. En faisant cela, le diamètre des anneaux augmente pour compenser le jeu. Comme tous les anneaux se dilatent radialement de façon égale en diamètre à partir de la compression, ils centrent automatiquement le collimateur laser dans le système de mise au point. Et surtout, l'installation du collimateur laser SCA dans le porte-oculaire peut être reproduite pour une collimation plus précise.

En résumé, l'adaptateur SCA a trois fonctions essentielles. Premièrement, ses bagues d'expansion tiennent compte des tolérances de fabrication du système de mise au point. Deuxièmement, il centre automatiquement l'adaptateur laser dans le système de mise au point. Troisièmement, il fournit au moins deux contacts circulaires uniformément répartis sur la face intérieure du porte oculaire pour maintenir l'adaptateur laser parallèle à l'axe et l'empêcher de pivoter. Une fois que le jeu est supprimé, vous pouvez collimater votre télescope rapidement et en confiance pour réaliser une collimation parfaite à chaque fois.

Les problèmes des collimateurs usuels:

  • Le jeu des vis de serrage
  • Adaptation avec les simples bagues de compression

Problème résolu avec technologie SCA

  • SCA élimine le jeu de montage

Tous les porte-oculaires ont des tolérances de fabrication. Et ils nécessitent un plus grand diamètre pour accepter divers oculaires et adaptateurs. Quand un collimateur standard est inséré, le jeu entre le tube et la jupe insérée devient un problème. Dans le SCA les bagues en caoutchouc se dilatent radialement selon les besoins et s'ajustent pour combler le jeu. Cela permet de fixer le collimateur fermement dans votre porte oculaire pour faire une installation sûre et reproductible.

  • SCA maintient le Laser parfaitement parallèle au système de mise au point

La conception brevetée à joints toriques expansibles multiples, procure une adhérence solide sur 360° entre l'adaptateur laser et le porte oculaire en le maintenant parfaitement parallèle à la mise au point. Cela élimine tout risque d'erreur de centrage ou de parallelisme possible avec les vis de serrage classiques.

  • SCA élimine la fixation instable par vis de serrage ou par bague de compression unique

L'axe optique peut être décalé, lorsque le collimateur est bloqué avec des vis de serrage. Dans certains cas, une bague de compression unique mal positionnée peut provoquer un montage instable lors du verrouillage dans le porte oculaire en raison de tolérances trop grandes entre la bague de compression, le diamètre intérieur et les inégalités des vis de serrage. Le SCA adapte le collimateur automatiquement, sans l'aide de vis de serrage ou de bague de compression unique.

  • SCA accepte l'imperfection d'un tube porte oculaire

Les petites imperfections à l'intérieur du tube comme les rayures et les stries irrégulières, sont compensées par les bagues en caoutchouc qui centreent fidèlement le collimateur dans le tube. En outre, même si le diamètre du porte-oculaire est légèrement ovale, les bagues en caoutchouc du SCA sauront compenser les différences et centrent fidèlement le collimateur. Une conception avec pince métallique ne sera pas capable de se déformer pour compenser l'imperfection d'un tube porte-oculaire pour assurer une adaptation solide.

Plus de particularités du collimateur Laser SCA :

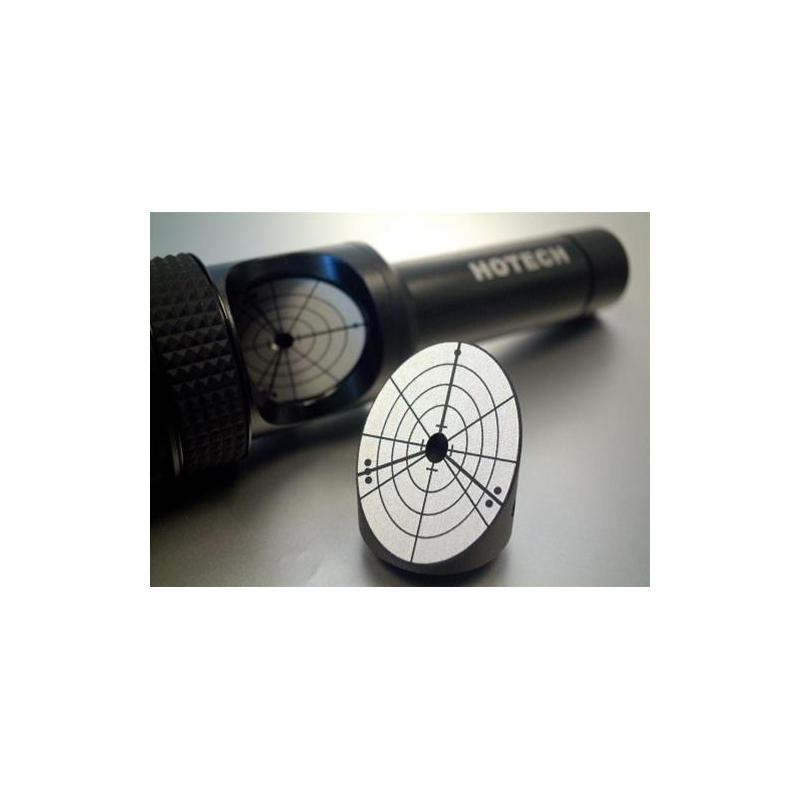

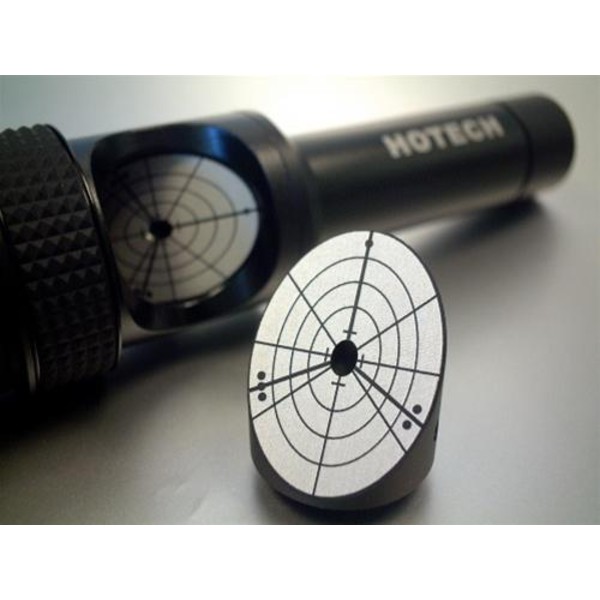

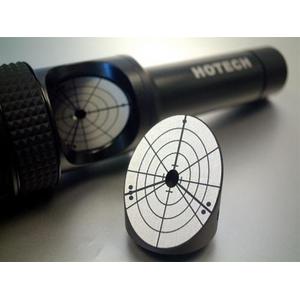

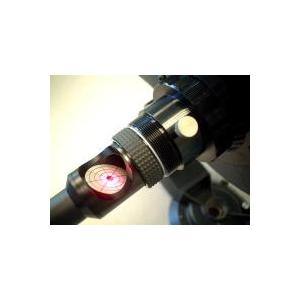

  • Face de la cible gravée par laser à 45°

La face de la cible affiche le spot laser retour avec une référence visuelle claire pendant le réglage. Cela vous permet d'aligner votre miroir primaire à partir de l'arrière du télescope et évite les allés et venues à plusieurs reprises au cours de la collimation. Lors d'une collimation sans la face de ciblage, vous ne serez pas en mesure de régler le miroir primaire en temps réel en se référençant au point laser. En d'autres termes, vous serez souvent perdu par l'action sur les vis de réglage en raison d'allés et venues pour la vérification de la direction que vous venez de régler. Il en résulte un temps considérable pour collimater et l'avantage du collimateur laser rapide et facile est annulé. Hotech a compris l'importance de ce fait et la face de ciblage est une fonctionnalité standard de notre collimateur laser. Tous les astronomes méritent de l'avoir sans frais supplémentaires! En outre, la cible est gravée au laser pour assurer un quadrillage précis et durable pour les meilleurs effets visuels. Contrairement à d'autres collimateurs, la cible n'est pas un autocollant qui va peler, ou de la peinture qui peut s'écailler. Nous comprenons que vous payez pour un instrument de précision qui est censé être de bonne facture.

  • Meilleure projction du point Laser

Maintenir le point laser au plus fin est la clé d'une collimation de précision. Mais quand vous regardez attentivement le point laser d'une marque à l'autre, la plupart des points laser semblent grands, pas vraiment précis comme vous l'avez imaginé. Cela implique du travail supplémentaire, lorsque vous essayez de centrer le point, non seulement vous devez centrer le point laser au centre de la cible, mais également centrer le centre du point lui-même. Cela n'a aucun sens, lorsque vous utilisez les avantages du faisceau laser collimaté "qui a un faisceau de faible divergence, de sorte que le rayon du faisceau ne subit pas de changements importants sur des distances de propagation modérées". En d'autres termes, la taille du faisceau laser sur la distance de collimation (collimateur laser au miroir primaire et de retour à la cible) doit rester un point fin et constant. Comme vous le savez, la plupart des marques de collimateur laser ne sont pas vraiment fabricants de lasers. Ils installent un module laser du commerce ou un pointeur dans un tube sans vraiment tenir compte des besoins de l'utilisateur, à savoir la distance de fonctionnement pour une taille de faisceau laser. Hotech est concepteur et fabricant de modules et de systèmes laser depuis plus de 10 ans pour diverses industries et professionnels. Nous savons exactement comment un laser doit fonctionner. Nous limitons notre faisceau laser à la meilleure taille pour la distance de fonctionnement pour un effet optimal. Notre compréhension et notre expérience avec la conception de laser vous permettent d'avoir une collimation efficace et précise.

  • Notre collimateur laser à réticule en croix est disponible

Avec notre laser à réticule en croix breveté, l'utilisateur peut facilement faire la mise à zéro du laser pendant la collimation finale sur le miroir secondaire et primaire. Le modèle réticulé affine encore la précision du point laser au centre, avec une grille de quatre lignes étendues à partir du point central. Grâce aux lignes d'extension (croix) du point laser, le pointage du laser pour un ajustement précis est très intuitif. Au cours de la collimation du miroir secondaire, le centrage d'un point laser simple est difficile à apprécier si le point laser est exactement sur le centre. Le réticule en croix aide l'utilisateur au réglage du miroir secondaire en pointant le laser exactement au centre avec l'aide du réticule. Au cours de la collimation finale du miroir primaire, le faisceau de retour est souvent caché par le trou de sortie du laser, l'utilisateur doit déterminer si le retour du laser est au centre exact du trou. Encore une fois, le réticule peut guider visuellement l'utilisateur pour centrer le point laser avec facilité, même lorsque le point laser disparaît dans le centre du trou. C'est une fonctionnalité très efficace et indispensable au collimateur Laser SCA pour l'obtention d'un degré de précision encore plus élevé avec facilité. Cliquez ici pour une visualiser la vidéo sur YouTube.

  • Alignement laser de haute précision

Lecentrage et le lignage précis du collimateur laser Hotech sont des facteurs essentiels pour une collimation précise. Mais vous serez surpris de constater que de nombreux collimateurs laser du commerce ne parviennent pas à ce résultat. La raison en est dans la conception et la compréhension même du produit. Hotech considère tous les aspects de ces paramètres dans la conception. Les paramètres tels que le système d'alignement, la structure mécanique et optique du laser lui-même, et d'autres sont pris en compte dès la conception. Par exemple, certains collimateurs laser utilisent un pointeur laser du commerce dans le boîtier. C'est très rentable (pour le vendeur), mais génèrent de nombreux problèmes. Dans de nombreux cas, le pointeur laser ne peut pas être parfaitement centré dans le boîtier en raison des variations de la taille du pointeur et du mécanisme d'alignement rapporté. Ainsi, le laser lui-même n'est pas positionné sur le vrai point d'alignement ni sur l'axe optique. Conclusion, le laser ne peut jamais être aligné au centre de son boîtier. Il est possible d'aligner le faisceau laser parallèlement au chemin optique, mais toujours avec un décalage par rapport à l'axe optique. Cela signifie que le faisceau laser est décalé peu importe comment vous adaptez le collimateur laser sur le système de mise au point. Le résultat est un laser excentré qui présentera un astigmatisme dans votre télescope qui est similaire à la figure 1 du scénario.

  • Conception légère et boîtier tout en aluminium usinage numérique avec une grande précision

De nombreux fabricants de collimateur laser donnent aux utilisateurs une fausse impression, "grand et massif signifie robuste et stable". Au lieu de cela, les ingénieurs Hotech ont réussi à réduire le poids inutile du collimateur laser parce que nous comprenons que le poids supplémentaire sur un télescope (surtout les structures Newtoniennes ouvertes) peut créer un déséquilibre et un affaissement de la structure. En outre, plus le dispositif est lourd, plus l'inertie sera grande lors d'un choc d'une chute accidentelle. Dans un tel accident, l'énergie cinétique peut causer plus de dommages au mécanisme d'alignement interne parce qu'il ya plus d'énergie à dissiper lors de l'impact. Par conséquent, la conception légère de notre collimateur laser améliore votre collimation en précision et en fiabilité. Et bien sûr notre collimateur laser utilise un aluminium de qualité aérospatiale usiné surdes machines à commandes numériques avec des tolérances les plus serrées, puis sablé et anodisé pour une protection dans les environnements difficiles. Rien n'a été sacrifié pour que vous obteniez un instrument de collimation réalisé dans les règles de l'art.

  • Batterie logue durée

En utilisant la pile 3V CR123 comme alimentation du laser, notre collimateur laser a une autonomie de plus de 65 heures d'utilisation en continue. La pile lithium 3V CR123 incluse, fonctionne bien sous une nuit froide et elle a une durée de vie de 10 ans. C'est un grand avantage si vous n'avez pas à vous soucier de changer la minuscule pile dans l'obscurité comme sur les autres collimateurs.

  • Collimation de votre SCT

Les SCT fabriqués industriellement ont tous de légères erreurs d'alignement optique et mécanique. L'erreur est typiquement dans le centrage du miroir secondaire. En conséquent, quand un laser est installé et émet par le système de mise au point, le faisceau revient rarement au centre, même si les tests avec étoile indiquaient une collimation parfaite. En outre, le miroir secondaire (convexe) augmente la taille du point laser en un spot plus grand, et multiplie toute erreur axiale d'environ 5 fois. L'erreur de déviation pour un SCT typique bien collimaté le faisceau laser de retour sera décentré de 0,125" à 0,250" . Afin de compenser les erreurs d'alignement optiques et mécaniques du SCT, une approche de collimation différente est nécessaire, à comparer avec le télescope Newtonien. Si la procédure est suivie correctement, les utilisateurs peuvent toujours collimater leur SCT avec précision . Par défaut, le laser devra être positionné au centre optique du SCT. Le collimateur laser SCA Hotech élimine automatiquement le jeu du porte oculaire sans l'aide de vis et se positionne de lui-même au centre de l'axe optique. Sur les SCT, le miroir primaire est fixe, mais vous pouvez collimater en ajustant le miroir secondaire sur un point parallèle à l'axe optique. Il s'agit d'un préalable que vous devez faire pour réaliser une collimation laser sur un SCT. Tout d'abord, installez le collimateur laser SCA et relevez la position du laser sur la grille cible du collimateur correspondant à la collimation usine votre télescope ou de votre dernière collimation. Ensuite, lorsque vous vérifiez la collimation une prochaine fois, il suffit juste d'adapter le collimateur laser SCA sur le porte-oculaire de 2" ou 1,25" et de voir si le laser tombe sur la position relevée. Dans le cas contraire, régler les vis d'alignement sur le miroir secondaire pour déplacer le point laser et le ramener à la postion prémarquées sur la grille cible. En raison de la surface du miroir secondaire de forme convexe, le miroir élargira le point laser ce qui rend plus difficile de discerner le centre du point laser du faisceau de retour pour la collimation. Pour un meilleur résultat, le modèle à point laser simple est plus approprié pour la collimation d'un SCT, il facilite le centrage avec un point laser élargi. Voir les photos ci-dessous.

  • Une lentille de diffraction optique sur notre collimateur laser SCA

Notre collimateur laser SCA est déjà précis avec la technologie SCA, point laser très fin, et cible de 45 degrés intégrée, il n'est pas nécessaire d'utiliser le modèle DFG pour aligner le miroir primaire du télescope newtonien. Le but de l'utilisation du modèle DFG est l'alignement brut du miroir primaire. L'utilisateur aligne le miroir primaire en référençant l'ombre du secondaire dans le motif DFG projetée sur un mur ou un écran, et l'utilisateur compte les points DFG autour de l'ombre vers le centre de l'ombre. Cette méthode ne peut pas parvenir à un alignement précis parce que l'écart entre chaque point peut faire une grande différence d'alignement. Au stade de l'alignement final, l'utilisateur doit ramener le point laser en retour sur la sortie du laser (au centre de la cible à 45 degrés). Notre cible à 45 degrés intégrée vous permet d'aligner votre miroir primaire par l'arrière du télescope éliminant les nombreuses allées et venues au cours de la collimation comme avec les autres collimateurs. Par conséquent, il n'est pas nécessaire d'utiliser des lentilles DFG en conjonction avec notre collimateur laser SCA.
