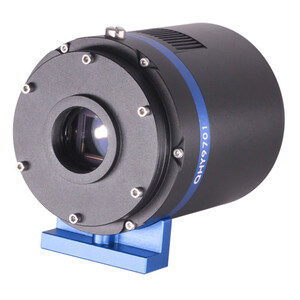

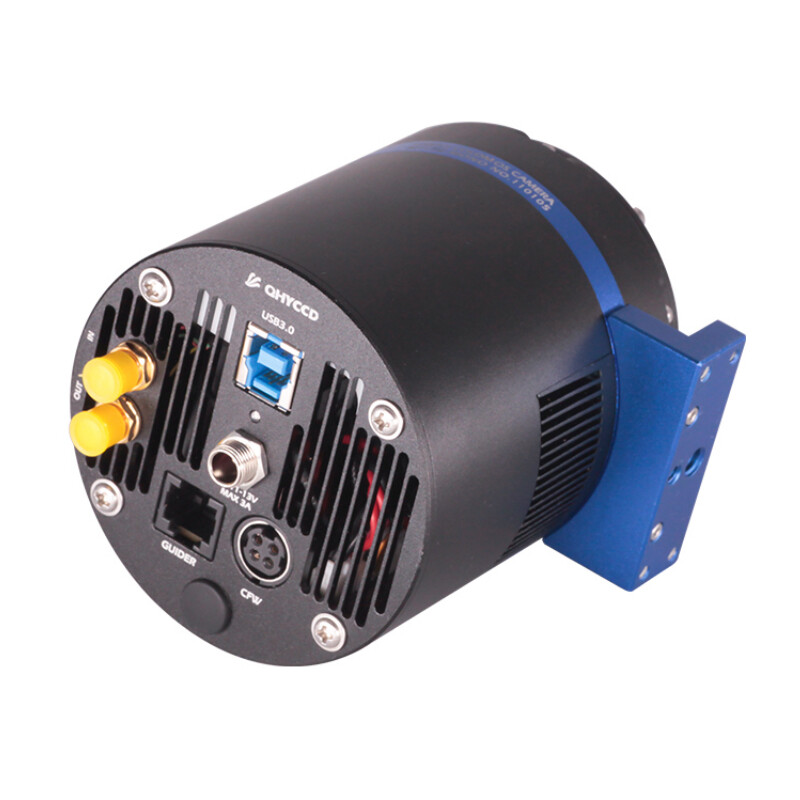

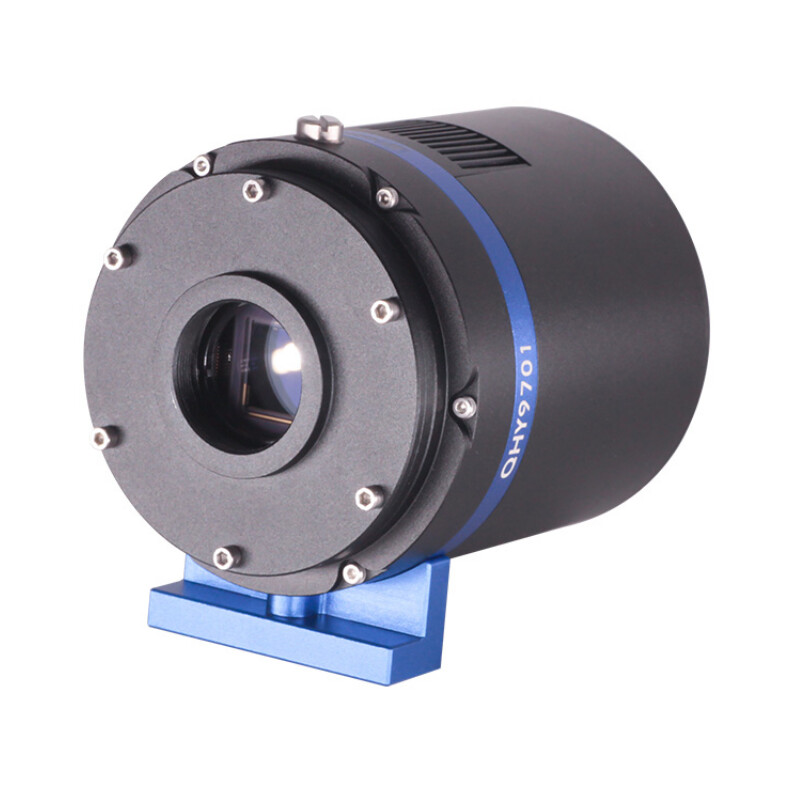

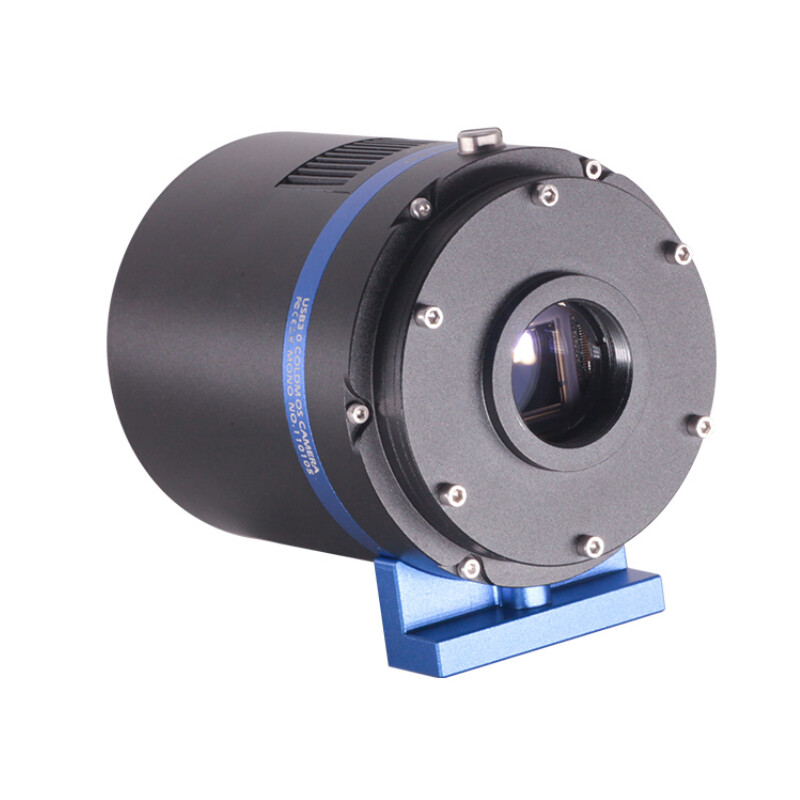

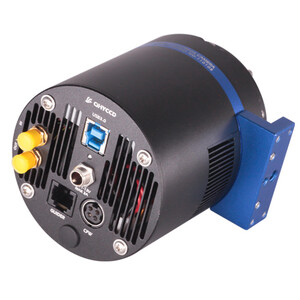

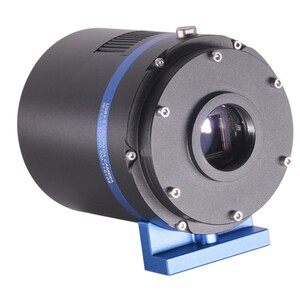

La QHY9701 est une caméra CMOS scientifique refroidie équipée d'un capteur CMOS rétroéclairé de type GSENSE9701. Le capteur CMOS dispose d'une très large gamme spectrale.
Grâce à ses caractéristiques telles que ses grands pixels, son spectre extrêmement large et son faible bruit, elle convient à la microscopie haut de gamme, à la micro-optique, à la biofluorescence et à d'autres domaines de recherche scientifique.
Elle présente un rendement quantique maximal de 89 % à 610 nm. Sa sensibilité élevée et étendue, du NIR à l'UV, fait de la QHY9701 une caméra parfaite pour les systèmes d'analyse spectrale et d'imagerie spectrale. La QHY9701 est également une caméra CMOS scientifique idéale pour l'imagerie par fluorescence.
BSI, structure CMOS rétro-éclairée :
L'un des avantages de la structure CMOS rétro-éclairée est l'augmentation de la sensibilité. Dans un capteur classique éclairé par l'avant, les photons qui pénètrent dans la couche photosensible du capteur doivent d'abord traverser la structure de câblage métallique qui se trouve juste au-dessus de la couche photosensible. Cette structure de câblage réfléchit une partie des photons et réduit l'efficacité du capteur.
Si le capteur est éclairé par l'arrière, la lumière peut pénétrer dans la couche photosensible par l'arrière. Dans ce cas, le câblage intégré au capteur se trouve sous la couche photosensible. Par conséquent, davantage de photons incidents atteignent la couche sensible à la lumière.
Le rapport entre les photons et les électrons générés est appelé efficacité quantique. Plus l'efficacité quantique est élevée, plus le capteur convertit efficacement les photons en électrons et plus il est sensible.
