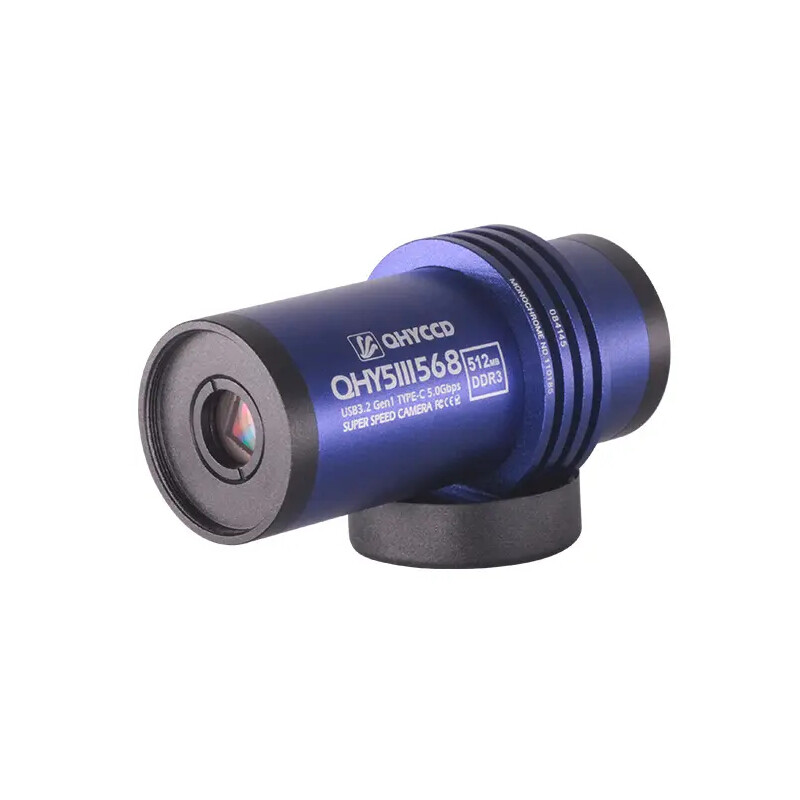

La caméra 5III568M/C de QHY est une caméra planétaire et de guidage de la dernière série 5III V2. Grâce à la technologie Back-illuminated, elle est particulièrement sensible. Elle utilise un obturateur global et prend en charge un véritable binning matériel. Elle atteint une vitesse très élevée de 304 images par seconde avec une résolution proche de 1080p.

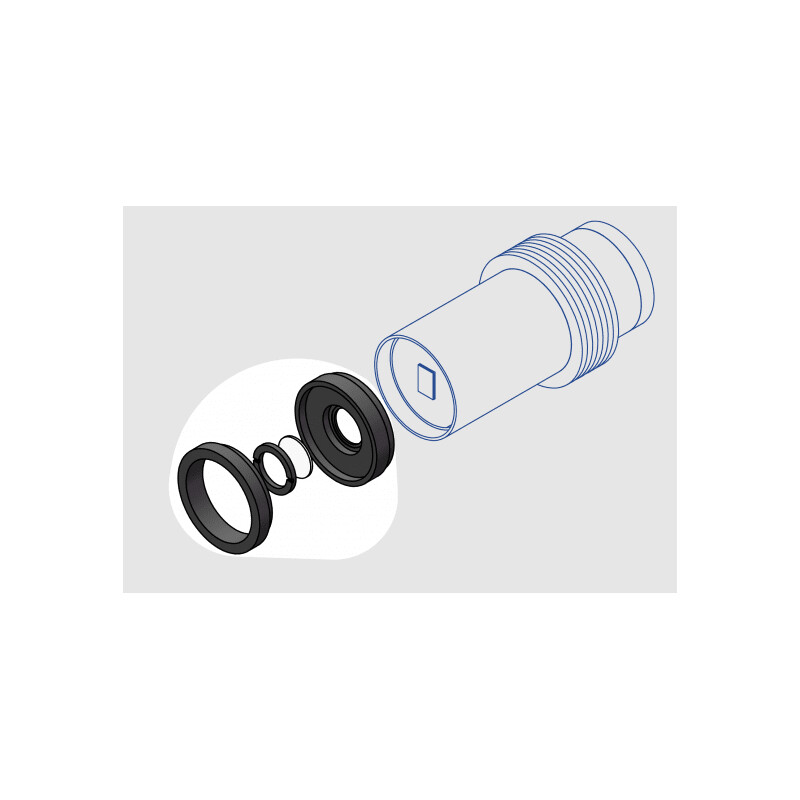

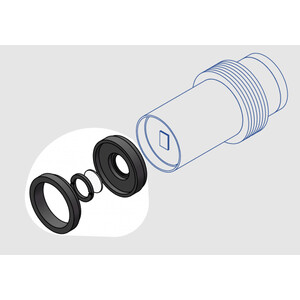

La caméra s'insère facilement dans le porte-oculaire manuels de 1,25 pouce.
BSI, structure CMOS rétro-éclairée :
L'un des avantages de la structure CMOS rétro-éclairée est l'augmentation de la sensibilité. Dans un capteur classique éclairé par l'avant, les photons qui pénètrent dans la couche photosensible du capteur doivent d'abord traverser la structure de câblage métallique qui se trouve juste au-dessus de la couche photosensible. Cette structure de câblage réfléchit une partie des photons et réduit l'efficacité du capteur.
Si le capteur est éclairé par l'arrière, la lumière peut pénétrer dans la couche photosensible par l'arrière. Dans ce cas, le câblage intégré au capteur se trouve sous la couche photosensible. Par conséquent, davantage de photons incidents atteignent la couche sensible à la lumière.

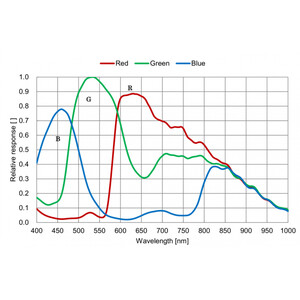

Le rapport entre les photons et les électrons générés est appelé efficacité quantique. Plus l'efficacité quantique est élevée, plus le capteur convertit efficacement les photons en électrons et plus il est sensible.
Obturateur global :
Contrairement à la technologie d'obturateur roulant utilisée dans la plupart des appareils de prise de vue CMOS, un obturateur global garantit que le temps d'exposition est uniforme pour toute la zone d'image, c'est-à-dire qu'il commence et se termine exactement au même moment. Cet obturateur est idéal pour les applications de haute précision. Pour les objets se déplaçant à grande vitesse et les mouvements atmosphériques, l'obturateur global peut produire des images non déformées et réaliser une haute qualité d'image.
Binning matériel :
Contrairement à la plupart des caméras CMOS, la caméra prend en charge le binning de domaine de charge (FD binning), un véritable binning matériel des pixels comme les caméras CCD.
Dans le passé, seuls les capteurs CCD étaient capables d'effectuer un binning matériel. La plupart des caméras CMOS utilisaient le binning numérique, basé sur des algorithmes de binning. L'inconvénient de cette méthode de binning (en prenant l'exemple du binning 2*2) est que le signal est certes multiplié par quatre, mais que la quantité de bruit ajoutée est également deux fois plus importante, ce qui ne fait que doubler le rapport signal/bruit. En revanche, le binning matériel n'ajoute pas de bruit supplémentaire, ce qui améliore directement le rapport signal/bruit de quatre fois. En outre, le taux de rafraîchissement peut être considérablement augmenté même si la fonction ROI n'est pas activée. (ROI = région d'intérêt)
ROI framerate
- 1920X1080: @8Bit 115.6fps, @16Bit 62.1fps
- 800X600: @8Bit 187.2fps, @16Bit 100.5fps
- 480X480: @8Bit 221.2fps, @16Bit 118.5fps
- 1236X1032: @8Bit 304fps, @16Bit 152fps
- 800X600: @8Bit 439.6fps, @16Bit 221.9fps
- 480X480: @8Bit 519.6fps @16Bit 262.8fps

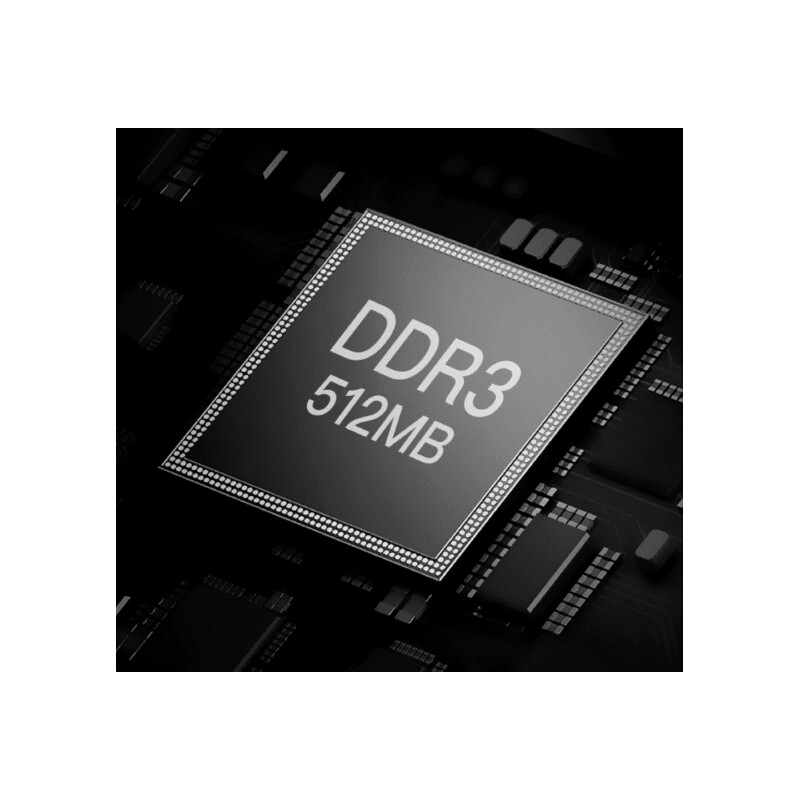

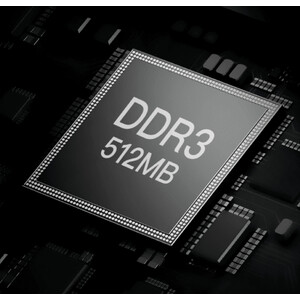

512MB DDR3 :
Le tampon d'image interne DDR3 de 512 Mo réduit efficacement la pression sur les transferts informatiques. Cela est d'une grande aide pour la photographie planétaire, où de grandes quantités de données doivent souvent être écrites en peu de temps. Certains appareils de prise de vue du ciel profond actuellement sur le marché n'ont souvent que 256 Mo. C'est un véritable goulet d'étranglement et une source d'erreurs d'images.
Couleur ou mono ? Les caméras noir et blanc ont une plus grande sensibilité et résolution que les caméras couleur. Cependant, la complexité pour obtenir une image en couleur est plus élevée: il vous faut des filtres colorés et une roue à filtres.
