L' off-axis guider vous offre un moyen simple de suivre le télescope pour vos astrophotos. Il n'est pas nécessaire de monter un tube de guidage (guidescope), mais il suffit de suivre les étoiles réfléchies par le trajet optique du télescope à l'aide d'une caméra de guidage.
L'un des avantages de cette méthode est que les étoiles du Guide se trouvent dans le champ de vision de la caméra astronomique. Vous guidez donc vers des étoiles qui sont voisines de l'objet sélectionné.
La série QHYOAG se fixe directement à la caméra ou à la roue à filtres à l'aide de six vis, assurant ainsi une connexion mécanique solide, parallèle et fiable. Parallèlement, divers accessoires standard et optionnels QHY permettent de réaliser de multiples combinaisons de construction.

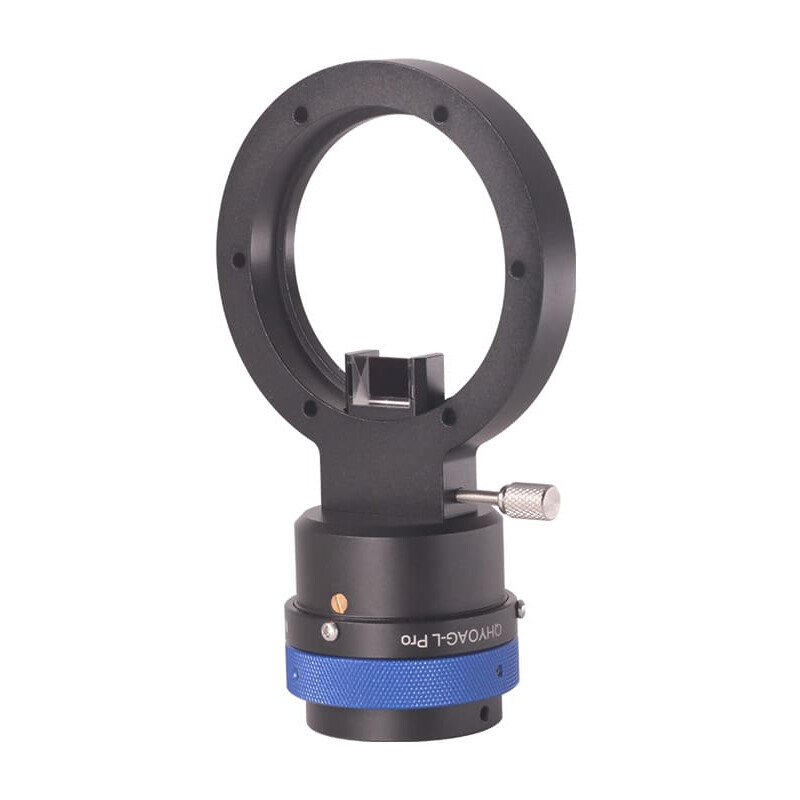

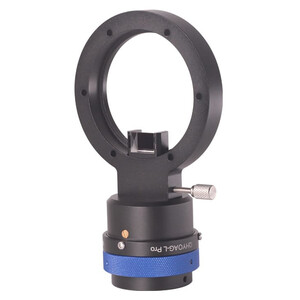

La variante L Pro est conçue pour les caméras équipées de capteurs plus grands comme le QHY461PH, le QHY600 et les grands systèmes optiques correspondants. Par conséquent, cette OAG propose des raccords filetés M62 et M54. La variante M Pro, en revanche, est équipée de filetages M54x0,75.
Veuillez retirer le film de protection du prisme avant utilisation.

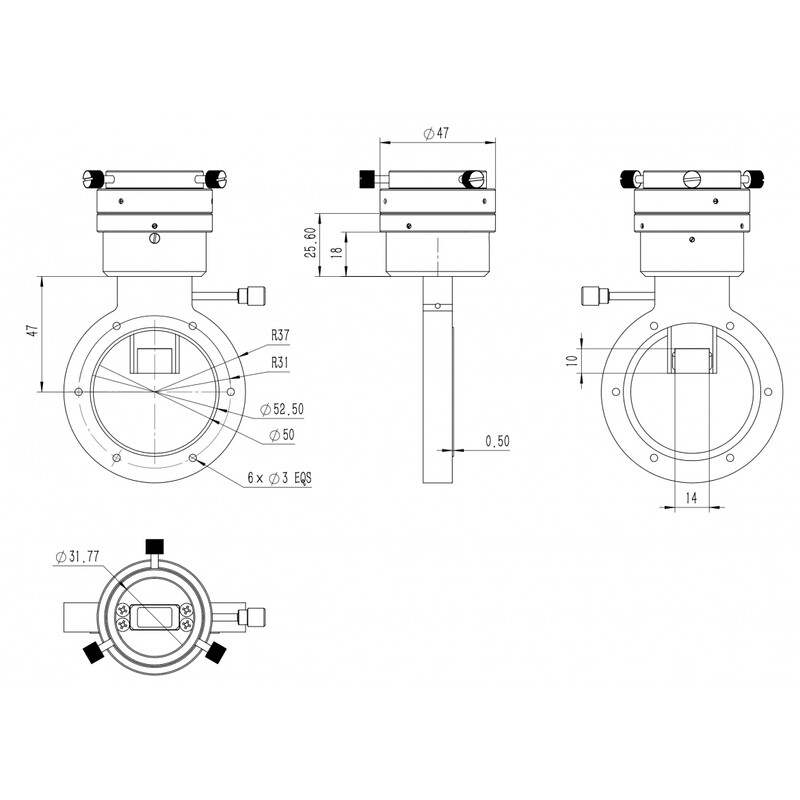

Le boîtier OAG comporte six trous de 3 mm de diamètre pour le raccordement de différents adaptateurs ou de la roue à filtres QHYCFW3.

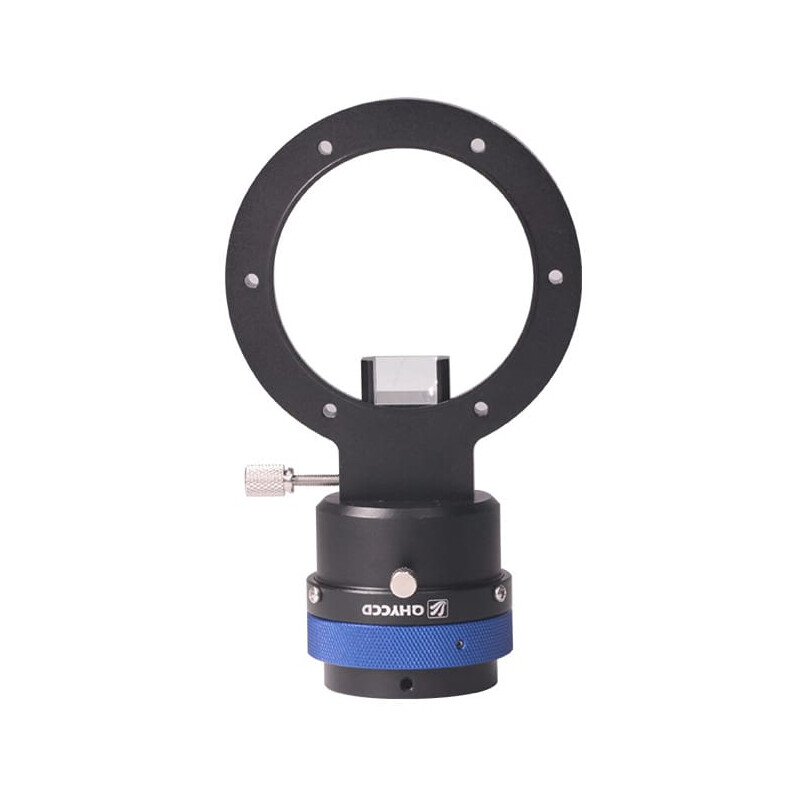

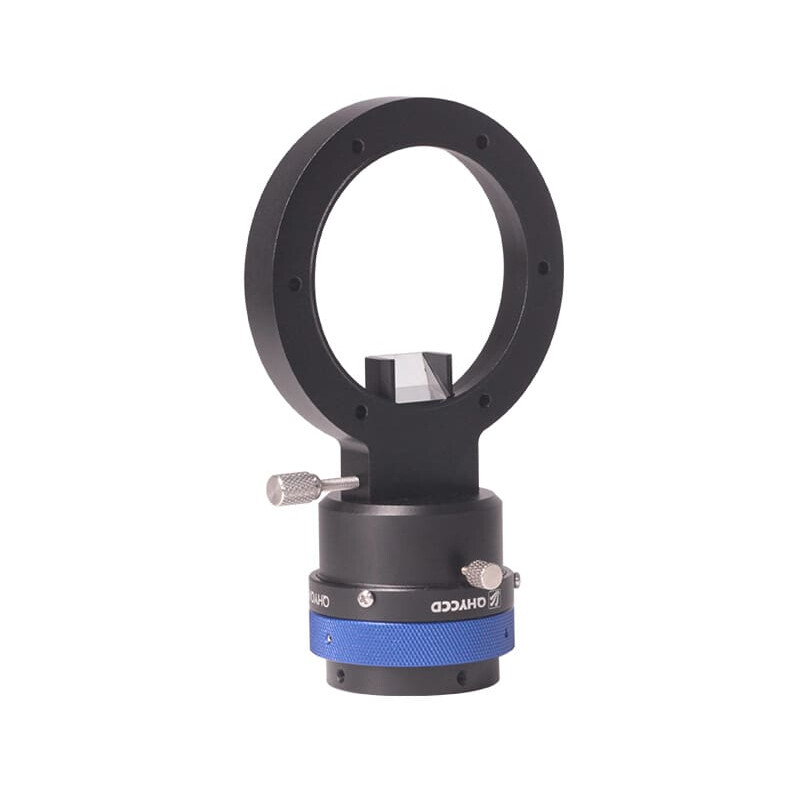

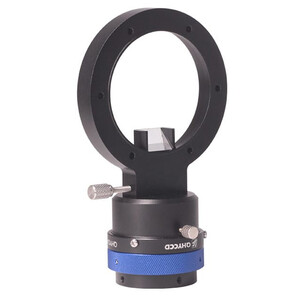

Le boîtier OAG dispose d'un bouton permettant de régler la position du prisme. Après avoir desserré ce bouton, la position du prisme peut être ajustée. Ajustez soigneusement la position du prisme pour vous assurer qu'il n'interfère pas avec le capteur de la caméra principale.
Le boîtier OAG est doté d'un dispositif de mise au point hélicoïdal qui permet un réglage fin du plan focal de la caméra à guides. Une fois la mise au point verrouillée, la bague de mise au point peut encore être légèrement déplacée vers la gauche ou vers la droite. Ceci est normal. La caméra est fixe à ce moment-là et la mise au point ne change pas.
