Les systèmes télécentriques sont principalement utilisés avec les filtres H-alpha pour l'observation du soleil, dans lesquels l'étalon plan-parallèle au 1/100 lambda dans le filtre H-alpha nécessite un trajet de faisceau parfaitement parallèle sur toute l'image.
Le système télécentrique achromatique TZ-4S est calculé pour l'ensemble du spectre visible et ne peut donc pas être utilisé uniquement sur les systèmes H-alpha.
Grâce à son trajet optique parallèle, il est très tolérant en ce qui concerne la distance de travail : Alors qu'avec une lentille de barlow classique, le facteur de grossissement varie en fonction de la distance à l'oculaire ou à la caméra, le facteur de grossissement et la qualité d'image du TZ-4S ne changent pas, même si la caméra ou l'oculaire sont placés bien au-delà de la distance de travail design de 97mm à partir de T2.

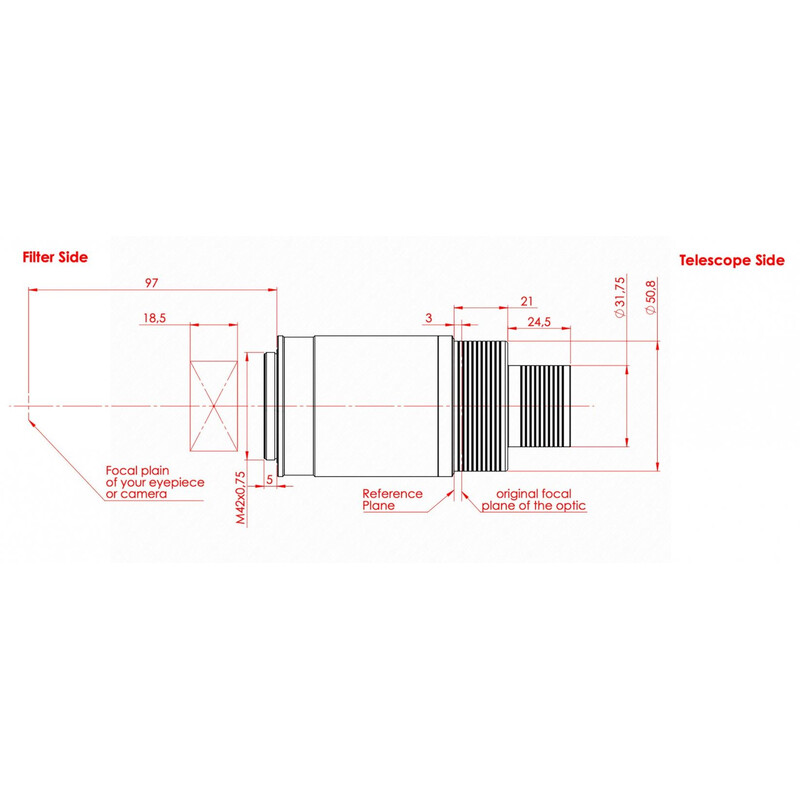

Le TZ-4S achromatique éclaire un champ de 36 mm à une distance de 97 mm du corps principal. Le contraste est meilleur qu'avec de simples Barlow ou la projection oculaire souvent utilisée pour les forts grossissements. Le système télécentrique 4x permet également d'obtenir les grossissements visuels élevés nécessaires avec des oculaires orthoscopiques à longue focale. La distance interoculaire des oculaires utilisés ne change pas non plus. La position de mise au point ne change que de 3 mm vers l'extérieur par rapport à un oculaire de 2" en utilisant le connecteur de 2".
La connexion côté télescope s'effectue via un double connecteur 1,25" / 2" avec des encoches de sécurité (celles-ci empêchent le basculement dû à une rainure de sécurité mal placée et permettent en même temps une fixation sûre).
Côté caméra, le filetage T2 offre une connexion solide et sans risque de basculement, même avec des caméras lourdes ou des pinces oculaires T2.

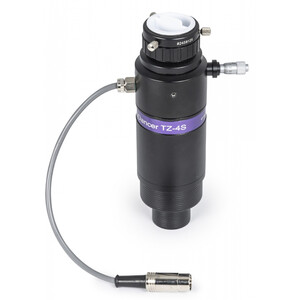

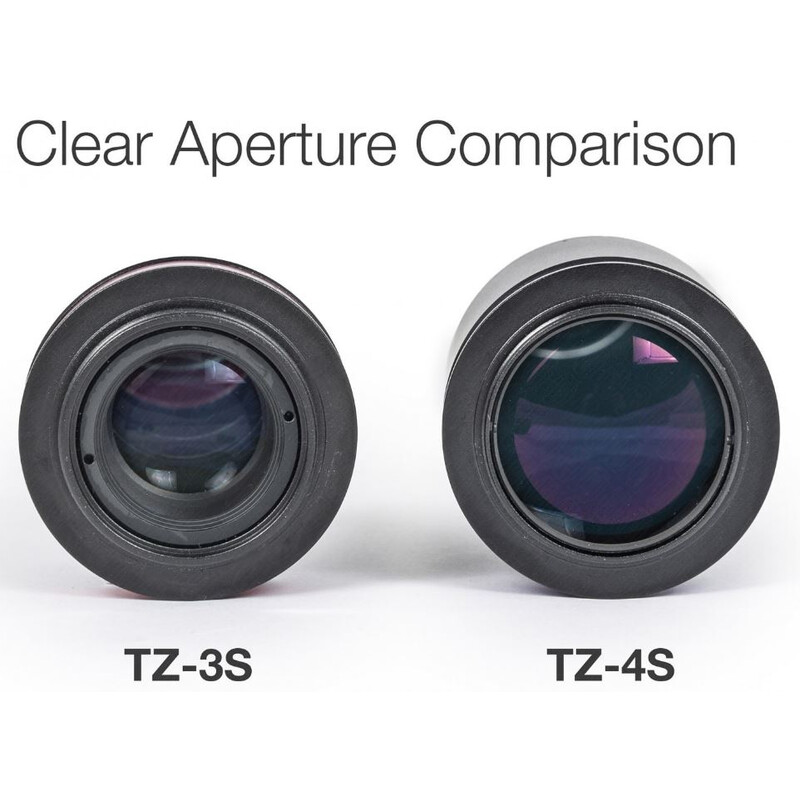

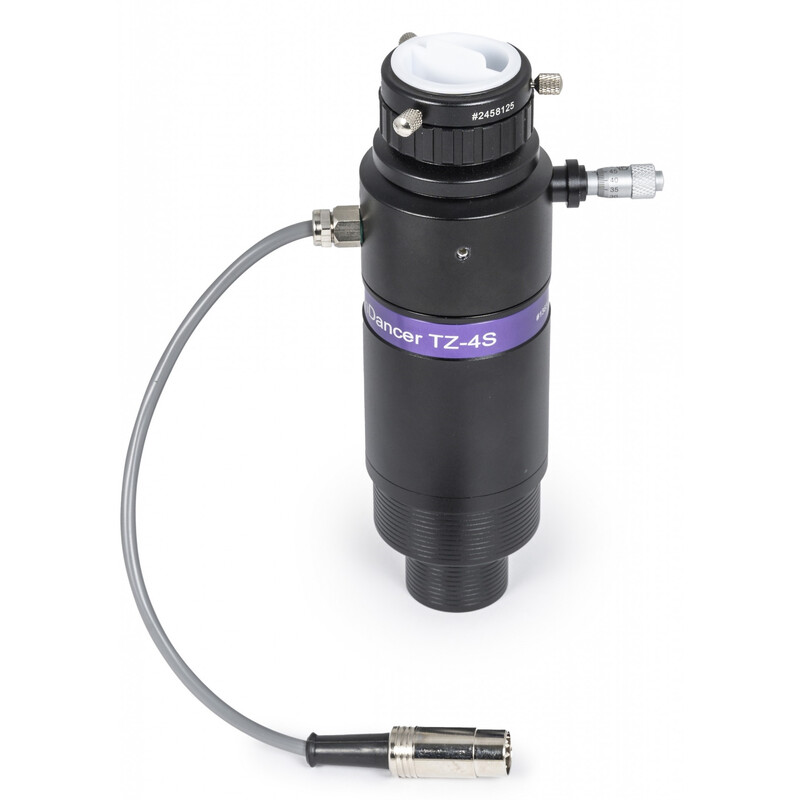

Le système télécentrique TZ-4S a été spécialement conçu pour le Baader Filtre solaire SunDancer II TZ-3S H-alpha 2"/1,25" et remplace le système télécentrique 3x qui y est intégré. Ainsi, le filtre H-alpha SunDancer II peut également être utilisé sur des télescopes avec f/7-f/8 avec le rapport d'ouverture optimal d'environ f/30.

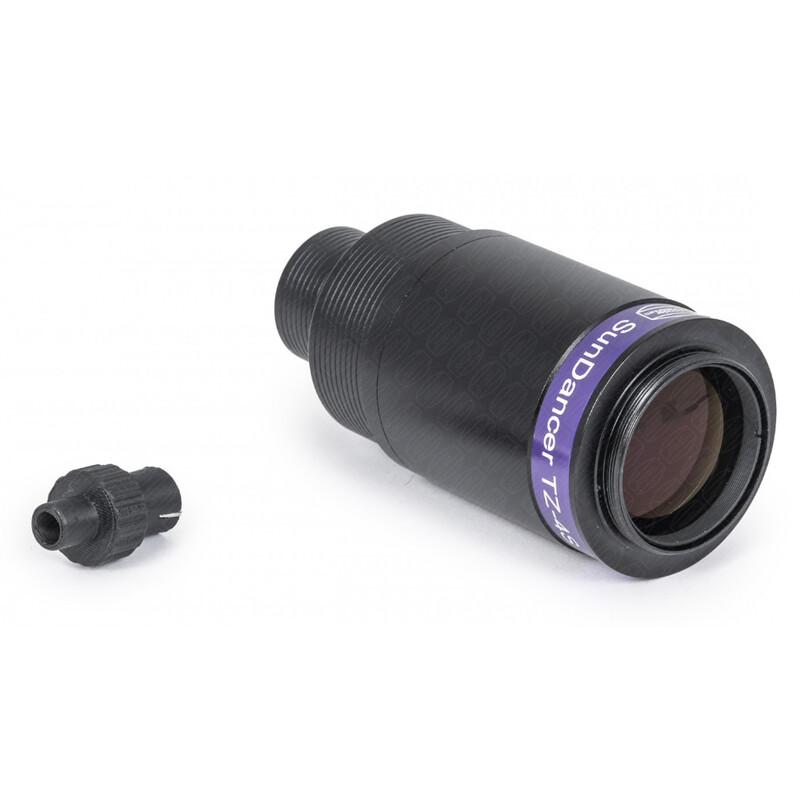

Veuillez noter : Pour cela, le filtre de blocage H-alpha, qui est inséré à l'avant du TZ-3S, doit être transformé en TZ-4S. Le filtre de blocage n'est pas vendu séparément ! Veuillez consulter les instructions sous "Téléchargements".
La distance de travail idéale en utilisant le SunDancer II est de 70 mm à partir du fond fileté du raccord T2 du filtre H-alpha du SunDancer II (au lieu de 65 mm avec le TZ-3S d'origine) après la transformation.
