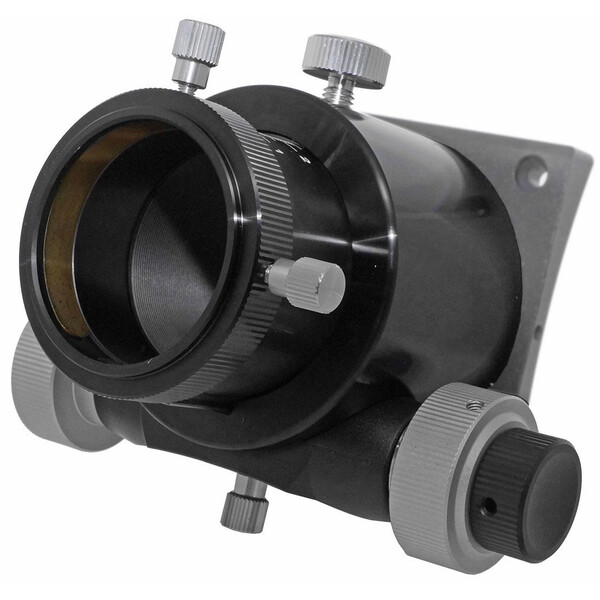

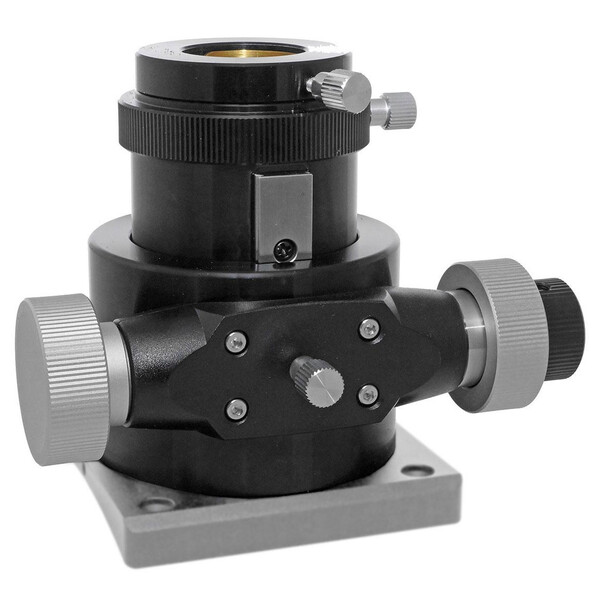

Porte-oculaire Monorail Newton 2"

Le porte-oculaire est monté sur chaque télescope à proximité du foyer de l'optique collectrice de lumière. Comme son nom l'indique, les oculaires peuvent être insérés dans le porte-oculaire. Pour l'astrophotographie, les porte-oculaires manuels accueillent les appareils de prise de vue et les mettent au point. C'est pourquoi on parle également de « focusseur » plutôt que de « porte-oculaire ».

Système de mise au point par monorail (évolution du système Crayford)

Le fonctionnement de la monture MONORAIL et son avantage par rapport aux montures Crayford :

Au lieu de petits roulements à billes, comme sur les portes oculaires Crayford, c'est un rail massif en acier inoxydable qui assure le roulement et également la fixation latérale.

L'inconvénient des tiroirs Crayford à roulement à billes : Les petits roulements à billes de la tirette Crayford sont sollicités lors du pincement. De plus, comme la vis de serrage n'est pas exactement entre les roulements à billes, une paire de roulements à billes est soumise à une charge plus importante. Il en résulte un basculement et des étoiles floues dans un coin.

L'avantage du principe MONORAIL : la fonction des roulements à billes est assurée par la glissière en acier inoxydable, qui est reliée de manière fixe au tube d'extension. Rien ne peut se tordre. Seul le guidage latéral est encore assuré par des roulements à billes. Mais ces roulements ne fixent que la position latérale et ne doivent plus supporter de charge.

La fixation du tube d'extension est assurée par une vis de serrage qui est exactement centrée sur la face supérieure. L'ensemble de la construction est ainsi soumis à une charge uniforme. Il n'y a définitivement plus de torsion, le tube télescopique reste à 100% dans la position prescrite.

Avec la vis centrale inférieure, vous ne réglez que la friction (résistance au frottement).

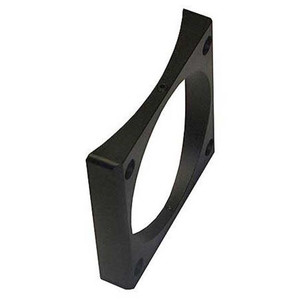

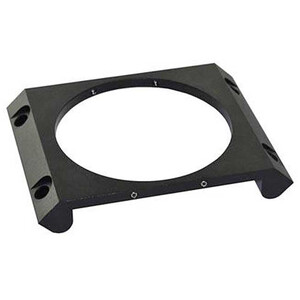

La connexion au télescope s'effectue via un anneau de 78 millimètres de diamètre, adapté aux bases que vous trouverez dans la section « Accessoires recommandés ».
