Montures & Accessoires > Pieds-colonnes et demi-colonnes > Extensions > Lacerta > Lacerta Adaptateurs pour colonnes en béton pour EQ-6, NEQ-6, NEQ-6 R & EQ-8
N° d'article : 77307

Adaptateurs pour colonnes en béton pour EQ-6, NEQ-6, NEQ-6 R & EQ-8

330,00 $ TVA incluse plus frais d'expédition
Trop cher ?
à court terme
expédié sous 1-2 semaines + durée de transport
  • Idéal pour Skywatcher EQ6, EQ6-R, AZ-EQ6 et EQ8
  • Fabriqué en Europe

Description du produit

En bref :

  • conçu pour la monture sur une colonne en béton
  • idéal pour SkyWatcher EQ6, EQ6-R, AZ-EQ6 et EQ8 (etc.)
  • Fabriqué à 100% en europe

Fixer la monture sur une colonne en béton.

La solution optimale pour les observatoires privés : stable, facile à monter et variable. Cette version de l'adaptateur pour colonne en béton convient aux montures SkyWatcher EQ6, EQ6-R, AZ-EQ6 et EQ8 ainsi qu'à toutes les montures américaines de conception identique, comme l'ORION Atlas et, avec une légère adaptation, aux montures Takahashi EM-11 et EM-200. Tous les trous et filetages sont pré-percés.

Structure

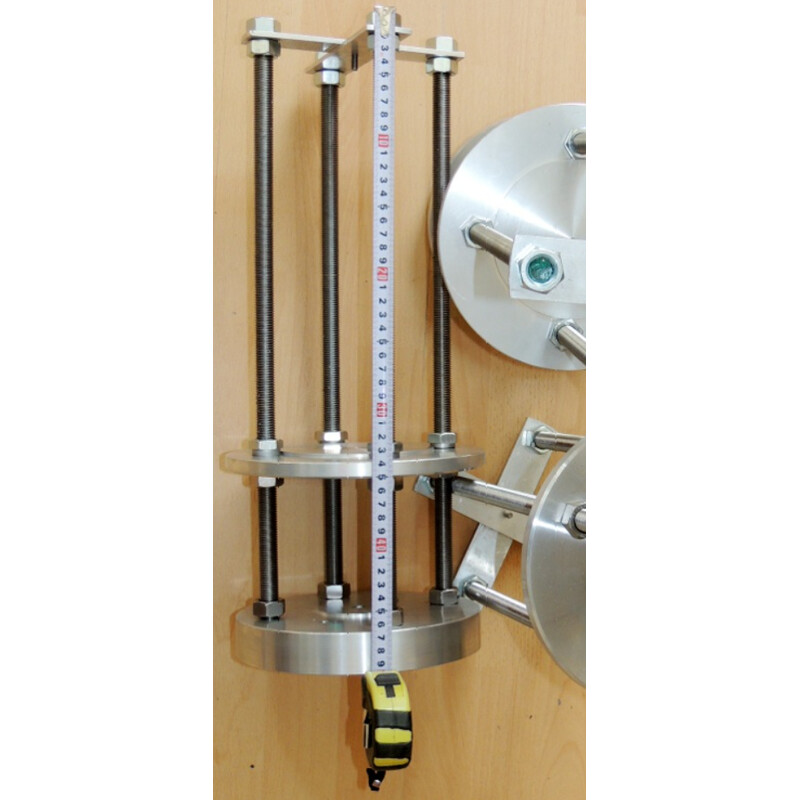

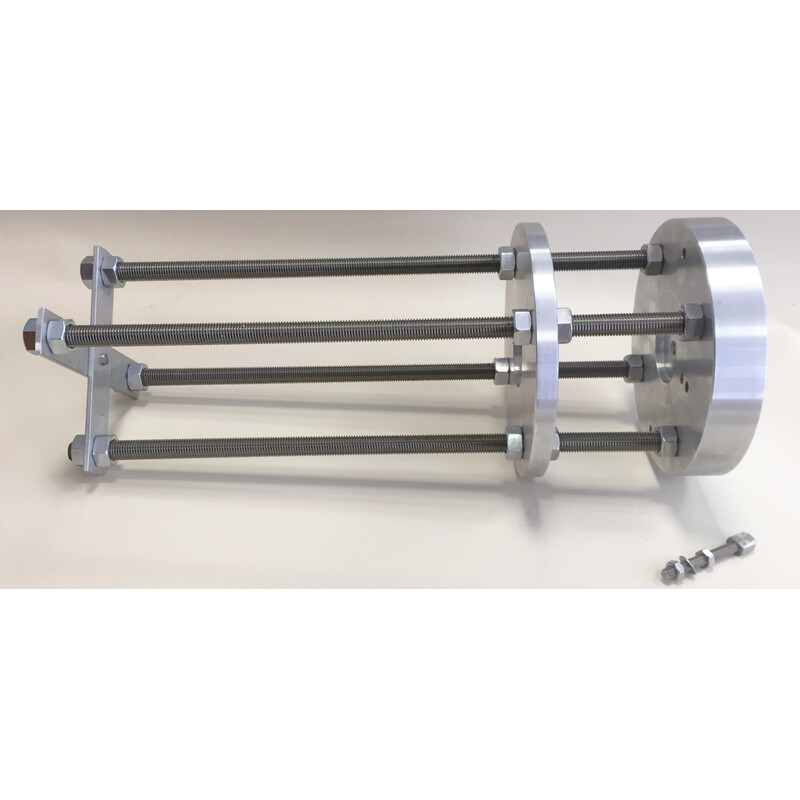

L'adaptateur de colonne en béton se compose de trois niveaux reliés par 4 solides tiges filetées M16 :

le niveau le plus bas, appelé stabilisateur, est constitué de deux profilés croisés en alliage d'aluminium, qui sont entièrement noyés dans le béton. Ils maintiennent ou stabilisent les 4 tiges filetées, comme la structure métallique dans le béton armé.

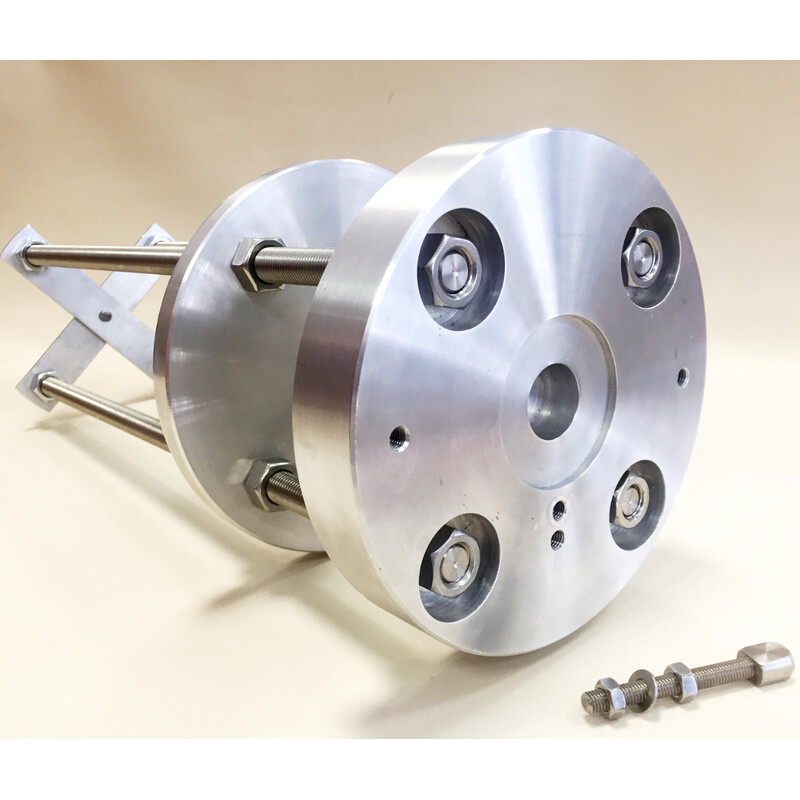

le niveau central, appelé pont, est une plaque métallique pleine de 10 mm d'épaisseur et de 20 cm de diamètre. Cette plaque est déjà visible et recouvre la colonne par le haut. Les tiges filetées sont vissées avec des écrous aussi bien par le haut que par le bas. Après le bétonnage, seuls les écrous supérieurs sont accessibles.

le niveau porteur est spécifique à la monture, c'est là que la monture est fixée. L'espace entre le niveau du pont et le niveau de support doit être suffisant pour que la monture puisse être fixée ou retirée par le bas (à la main ou avec un outil). Chacun peut régler cet espace pour lui-même avant d'enfoncer l'adaptateur dans le béton, grâce au filetage traversant sur les tiges filetées.

Le mandrin du Nord

De nombreux astro-amateurs ont été confrontés au problème que les EQ6 de différentes années de fabrication ont également un mandrin Nord de différentes longueurs. Afin d'éviter les sciages fastidieux ou les extensions, Lacerta a redessiné le mandrin Nord en 2017. Le profil typique du Nord-Dorn, qui est pressé par des vis de réglage horizontales de droite et de gauche, est monté sur une longue tige filetée M8 et peut ainsi être réglé individuellement en hauteur.

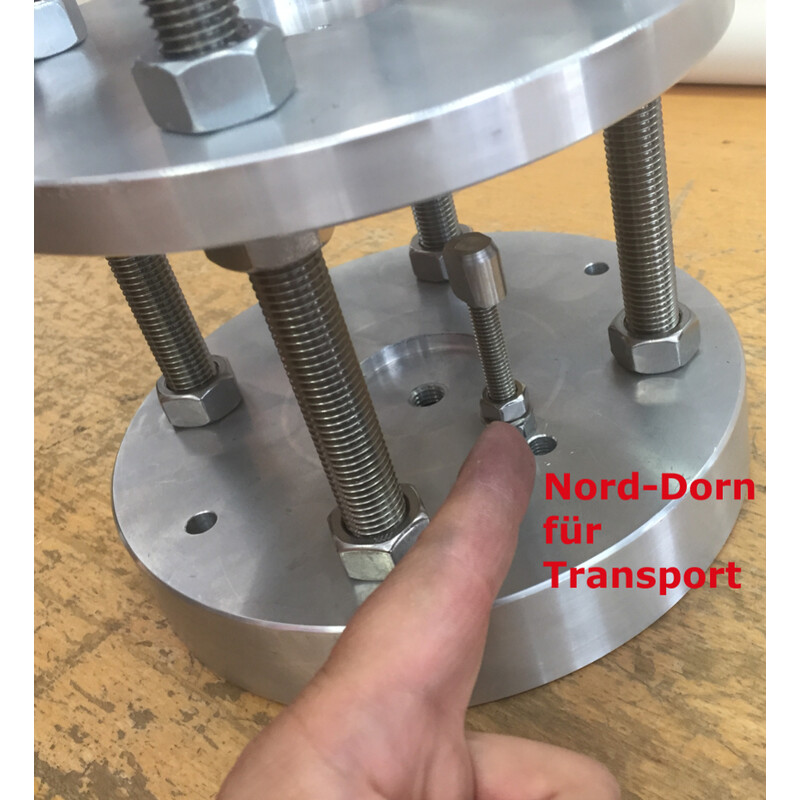

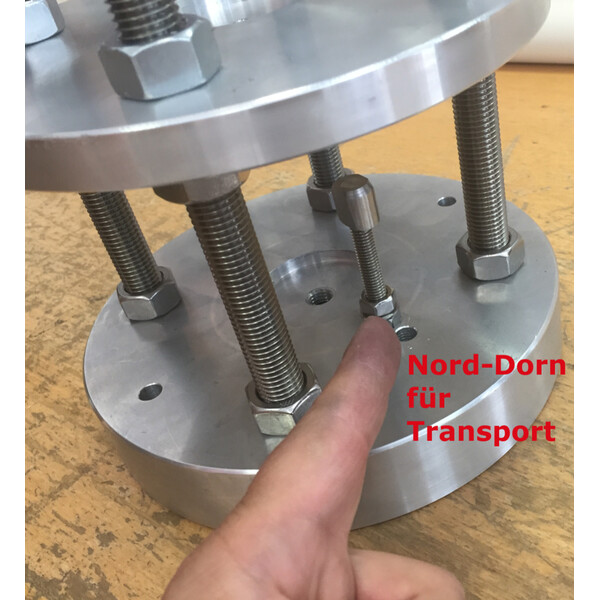

Pour pouvoir transporter le Nord-Dorn sans l'endommager, il est monté à l'envers et regarde vers le bas.

Montage

Pour cet adaptateur de colonne en béton, il faut un tube de coffrage adapté (non fourni) qui donne la forme de la future colonne. Pour le transport, le mandrin nord (pour certaines montures, le mandrin sud) est vissé INSÉRÉMENT dans un filetage libre ; ne pas le recouvrir de béton mais le dévisser et le visser dans le trou prévu. La hauteur du mandrin peut être réglée à l'aide des deux écrous (blocage). Il est recommandé d'essayer l'EQ6 ou l'EQ8 sur la plaque supérieure avant de couler le béton (en clair, vissez puis retirez - vous verrez alors combien d'espace est nécessaire pour la main afin de serrer la vis de fixation centrale). Ce test peut également être effectué juste avant le bétonnage. Pour des raisons de stabilité, la plate-forme doit être placée à une certaine distance du béton (distance entre le niveau du pont et le niveau du support). La plaque centrale peut être relevée ou abaissée à l'aide des 4 écrous. L'idéal serait que la plaque centrale "flotte" sur le béton encore liquide et que la distance entre la plate-forme centrale et la plate-forme supérieure soit suffisamment grande pour permettre l'utilisation de la main ou d'un outil de vissage.

Pour assurer la stabilité de l'ensemble de la colonne, une fondation appropriée est nécessaire, qui sera coulée en béton. Lorsque les fondations sont terminées, l'armature doit dépasser de la fondation à l'endroit où la colonne sera montée plus tard, afin d'assurer une transition stable entre la colonne et la fondation.

Placez le tube de coffrage sur la fondation et soutenez-le latéralement de manière à ce qu'il reste horizontal lors du coulage ultérieur (et éventuellement de la vérification préalable de l'orientation avec les montures en place).

Il est recommandé de renforcer également le tube de coffrage avec une armature (au mieux avec l'armature qui dépasse de la dalle de fondation si elle est suffisamment longue).

Versez du béton par le haut dans le tube de coffrage jusqu'à ce qu'il soit plein à ras bord.

Enfoncez ensuite l'adaptateur de colonne en béton dans le béton, les profilés croisés en premier, jusqu'à ce que le niveau supérieur soit au niveau du tube de coffrage. Vérifiez ici que le goujon est orienté dans la bonne direction (ATTENTION : sur le nouveau EQ8-R, le goujon est au sud).

Après le durcissement (qui peut prendre plusieurs jours en fonction de la fabrication et de la température), le support de colonne peut être retiré. Le tube de coffrage peut alors également être retiré.

La monture peut être vissée à l'emplacement prévu.

Outre les tubes de coffrage originaux en carton, il est également possible d'utiliser des tubes en PVC ou en métal.

ATTENTION : le mandrin nord/sud doit être orienté vers le nord/sud pendant le coulage du béton afin de pouvoir niveler correctement l'EQ6 ou l'EQ8.

La vis de fixation centrale fait PARTIE de la monture, nous ne la fournissons JAMAIS. EQ6, EQ8, Takahashi etc... nécessitent des vis centrales différentes, il est impossible d'avoir un assortiment de M8, M10, M12, 3/8" etc... fournir des vis de différentes longueurs et de différents types (hexagonales, à six pans creux,...).

Modification simple pour les montures Takahashi

Si vous souhaitez monter une monture Takahashi EM-11 ou EM-200, il vous suffit de percer le filetage central M12 de l'adaptateur de colonne en béton pour obtenir un trou de 12 mm de diamètre. Vous pouvez ensuite y fixer la monture à l'aide de la vis d'origine fournie par Takahashi avec la croix d'axe.

Si vous nous indiquez lors de la commande que vous souhaitez monter une monture Takahashi, nous nous ferons un plaisir de préparer le trou pour vous.

Bien entendu, vous avez également la possibilité de percer et de fileter d'autres trous sur le plan de montage pour votre propre (autre) monture. Il y a suffisamment de place sur l'épaisse plaque d'aluminium !

Fabriqué à 100% en europe.

Afin de soutenir l'économie locale, les plaques d'aluminium ne sont pas importées d'Extrême-Orient, mais achetées chez le fabricant d'aluminium de Basse-Autriche "BLECHA", où elles sont également prédécoupées. La suite du traitement est assurée par KITECH, une entreprise unipersonnelle qui a notamment entretenu pendant plus de 20 ans le télescope historique Heyde de l'observatoire Urania de Budapest. Les adaptateurs de colonnes en béton sont ensuite assemblés dans la filiale de Lacerta à Deutschkreutz, dans le Burgenland. Même l'emballage provient de l'UE - d'une entreprise à but non lucratif qui emploie exclusivement des personnes handicapées.

Spécifications

Capacité


Approprié pour...
Skywatcher EQ6, EQ6-R, AZ-EQ6 et EQ8 (entre autres)

Données générales


Type
Trépied
Type de construction
Accessoires pour trépied
Hauteur (cm)
50
Matériel
Aluminium
Poids (g)
9000
Diamètre (mm)
200
