SMZ-161
Le nouveau microscope stéréo à zoom SMZ-161 de Motic complète la gamme stéréo SMZ très répandue et couronnée de succès grâce à l'introduction de matériaux calibrés et d'une nouvelle option d'éclairage LED améliorée. Des performances optiques convaincantes, un encombrement réduit et une mécanique robuste font du SMZ-161 le microscope stéréoscopique idéal pour l'enseignement dans les écoles secondaires et les universités. Le système optique Greenough fournit des images claires et sans distorsion avec une plage de zoom améliorée de 6:1. La parfocalité est garantie sur toute la plage de grossissement et un mécanisme d'arrêt par clic intégré au zoom continu permet une reproduction précise des grossissements. La distance de travail étendue de 110 mm offre, dans la configuration standard, suffisamment d'espace pour la manipulation des échantillons, avec une image tridimensionnelle convaincante.
Plage de zoom
Avec le SMZ-161, il est désormais facile et pratique de passer d'une vue d'ensemble de l'échantillon à ses moindres détails. Une simple rotation de la molette de zoom permet d'accéder à toute la plage de grossissement. Le rapport de zoom 6:1 offre une plage de grossissement standard de 7,5X-45X. Grâce à la parfocalité, aucun réajustement de la position de mise au point n'est nécessaire pendant le zoom. Pour étendre la plage de grossissement du modèle, une gamme complète d'objectifs additionnels et d'oculaires est disponible, augmentant la plage de grossissement totale du SMZ-161 de 2,25X à 180X.
Objectifs supplémentaires
L'équipement standard du SMZ-161 offre une distance de travail de 110 mm, ce qui laisse suffisamment d'espace pour le traitement des échantillons. Le diamètre maximal du champ (avec le zoom réglé au minimum et des oculaires standard 10X/20) est de 26,7 mm. Des grossissements plus élevés peuvent être obtenus avec les objectifs supplémentaires suivants (conditions ESD) :
Grossissement A.A. (mm) Diamètre maximal du champ (oculaire 10x20)
1,5x 56,3 17,8
2x 38,6 13,3
Une vue plus large de l'échantillon est disponible avec les objectifs supplémentaires suivants :
Agrandissement A.A.(mm) Diamètre max. du champ (oculaire 10x20)
0,3x 301 88,9
0,5x 191,8 53,3
0,63x 142,7 42,3
0,75x 128,6 35,6
oculaires
Les oculaires grand champ standard WF10X/20 mm du SMZ-161 avec leur grande distance pupillaire permettent aux porteurs de lunettes d'accéder à l'ensemble du champ de vision. Un réglage dioptrique de +/- 5 dpt est possible sur les deux oculaires et les bonnettes standard minimisent la lumière parasite et augmentent le confort visuel. La distance interpupillaire peut être réglée entre 50 et 75 mm. Outre les oculaires standard WF10X/20, la série SMZ-161 propose également d'autres oculaires. Une série de réticules est disponible à des fins de mesure.
Image 3D
Grâce à ses dimensions compactes et à sa mécanique robuste, le SMZ-161 de Motic est idéal pour tout type d'application pédagogique. Grâce à son système optique Greenough avec ses chemins optiques séparés, le SMZ-161 fournit des images 3D sans distorsion. L'amélioration supplémentaire de sa qualité d'image
grâce à des traitements multiples offre des images contrastées avec des réflexions internes réduites.
Distance de travail
Dans sa configuration standard, le SMZ-161 offre une grande distance de travail de 110 mm, qui peut être facilement étendue à 301 mm (avec une lentille additionnelle 0,3X). Afin d'obtenir le grossissement total souhaité, des grossissements d'objectif inférieurs à 1X peuvent être compensés par l'utilisation de
des grossissements oculaires plus élevés (jusqu'à 20X).
Packages standard
Les tubes du SMZ-161 sont disponibles en version binoculaire ou trinoculaire, chacun avec un angle de vision de 45°, des oculaires WF10X/20 et un objectif 1X intégré. Pour les montages expérimentaux spéciaux ou les applications de contrôle OEM, un tube binoculaire compact avec un angle de vision de 60° est également disponible. Le traitement anti-champignons de toutes les optiques permet d'utiliser le SMZ-161 dans des environnements humides.
Configuration modulaire
Outre les packs standard, le système SMZ-161 propose également des composants modulaires pour une configuration personnalisée en fonction des exigences de l'aménagement du poste de travail. Les pieds industriels pivotants pour échantillons de grande taille peuvent remplacer les pieds simples à éclairage incident et transmis afin d'améliorer considérablement la mobilité de l'utilisateur. Tous ces pieds nécessitent un système d'éclairage séparé, adapté aux exigences des échantillons.
éclairage
L'éclairage est un point essentiel pour une reproduction correcte des images lors de l'utilisation d'un stéréomicroscope. Motic propose une large gamme d'options d'éclairage qui peuvent être combinées avec l'optique SMZ-161. Motic recommande tout particulièrement l'éclairage LED pour les échantillons vivants en biologie, en raison de son dégagement de chaleur négligeable et de son impact minimal sur les préparations vivantes. La source de lumière froide MLC-150 de Motic offre une solution plus puissante. Une gamme de conducteurs optiques est disponible pour un éclairage flexible.
Spécifications générales
• Système optique selon Greenough
• Optique achromatique avec traitement antifongique
• Tube d'observation binoculaire/trinoculaire grand champ 45º
(division du faisceau 0:100 tube gauche/tube trinoculaire en position photo)
• Oculaires grand champ pour porteurs de lunettes, WF 10X/20
avec réglage dioptrique sur les deux tubes +/- 5 dpt
• Distance interpupillaire 50-75 mm
• Zoom 6:1 ; 5 crans d'arrêt
• Grossissement standard 7,5X-45X
• Distance de travail 110 mm

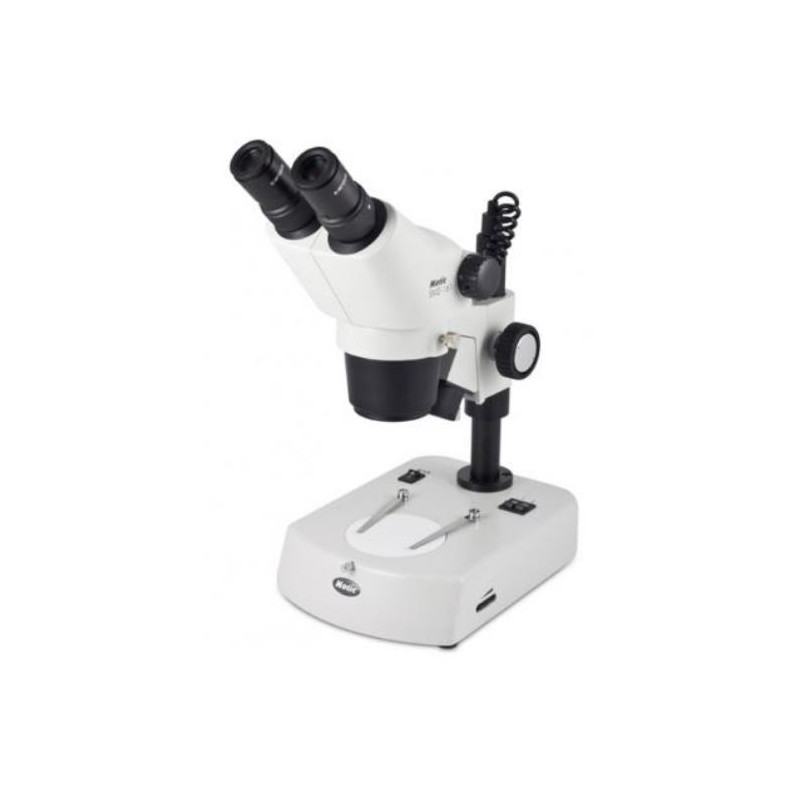

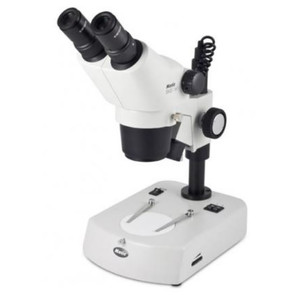

SMZ-161BL Spécifications
- Microscope stéréo zoom, type Greenough
- Tube binoculaire, angle de vision de 45°, rotatif à 360
- Oculaires à champ large WF10X/20 mm
- Facteur de zoom 6:1, distance de travail 110 mm
- Plage de grossissement : 7,5X - 45X
- R2GG : trépied compact pour éclairage incident et transmis
- Mise au point rapide, réglable
- Éclairage halogène réglable 12 V/10 W, éclairage par transmission 12 V/20 W
- Transformateur électrique 100-240 V, bouchon VDE (CE)
- Inserts de table noir/blanc et verre mat, filtre bleu, housse de protection
