N° d'article : 14752

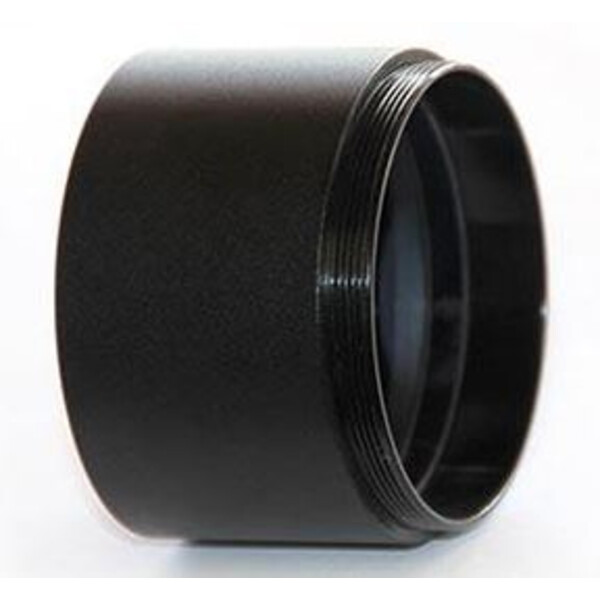

TS Field Flattener 2''

307,00 $ TVA incluse plus frais d'expédition
Trop cher ?
à court terme
expédié sous 3-7 jours + durée de transport
Comparez l'article avec cette offre : Omegon Field Flattener 2''

Description du produit

Le correcteur de champ 2" de TS Optics offre une correction de champ efficace pour presque tous les réfracteurs de F/4 à F/8 et assure des photos d'astronomie parfaites avec une grande netteté et un éclairage sur tout le champ.

Pour la première fois, l'amateur d'astronomie dispose d'une lentille de correction de champ universelle qui est nettement supérieure aux correcteurs traditionnels dans de nombreux domaines. Meilleure illumination et plus de restriction due à un filetage T2. Le filetage de raccordement M48 est utilisé, ce qui offre un passage maximal pour 2". Vous n'aurez plus d'assombrissement de l'image dans les zones périphériques.

Contrairement à la plupart des lentilles d'aplatissement qui n'offrent que 55mm de back focus à partir du raccord T2, vous disposez ici de 109mm. Avec 109mm à partir du filetage de raccordement M48, le TS Flattener offre beaucoup de place pour l'adaptation d'accessoires supplémentaires, comme les off-axis guider, les roues à filtres ou les tiroirs à filtres. Pour une adaptation individuelle, nous avons besoin d'informations précises de votre part, nous pouvons alors vous garantir une adaptation précise et optimale à votre télescope.

Les avantages en un coup d'œil :

  • Généreux foyer arrière de 109 mm
  • Correcteur avec bords de lentilles noircis
  • Traitement multicouche
  • Ouverture libre de 45mm
  • Le flattner peut être directement encastré dans le porte-oculaire 2".

Les distances recommandées du filetage M48x0,75 au correcteur

En principe, plus la focale du réfracteur est courte, plus la distance de travail avec le capteur doit être longue.

  • Focale < 450 mm : 128 mm
  • Focale 450-490 mm : 123 mm
  • Focale 500-550 mm : 118 mm
  • Focale 560-590 mm : 116 mm
  • Focale 600-690 mm : 113 mm
  • Distance focale 700-800 mm : 111 mm
  • Distance focale à partir de 800 mm : 108 mm

Une distance inférieure ou supérieure de 5 % n'a pas d'effet visible sur la netteté du champ pour les capteurs jusqu'au format APS-C. Pour les capteurs plus grands, la tolérance se réduit à 1-2 %.

TS Optics est une marque de Teleskop-Service.

L'avis de notre spécialiste :

Le flatner TS a un backfocus de 109mm arithmétiquement. Dans la pratique, on peut accepter environ un centimètre de tolérance. Une caméra DSLR a un tirage d'environ 45mm. La bague T2 a une épaisseur d'environ 1 cm. Il faut donc ajouter environ 6,5 cm. Si vous n'avez pas besoin d'utiliser
roue à filtres ou un guide hors-axe, une combinaison de 2 manchons est suffisante.

Baader Planetarium Hyperion bague de finition 28mm
+
Baader Planetarium adaptateur fileté 2''a/T2a
+
Baader Planetarium T2 bague intermédiaire 7,5 mm T2i/T2a

En fonction du modèle de caméra, un T2 bague est également nécessaire.

(Bernd Gährken)

Veuillez noter que la distance de travail entre l'épaulement du filetage de cet aplanisseur et le capteur de votre caméra variera en fonction de la focale de l'instrument utilisé.
Elle doit être respectée pour obtenir la meilleure qualité d'image possible.
Voici les distances concernées selon cette même focale d'instrument :

  • Focale < 450 mm : 128 mm
  • Focale 450-490 mm : 123 mm
  • Focale 500-550 mm : 118 mm
  • Focale 560-590 mm : 116 mm
  • Focale 600-690 mm : 113 mm
  • Focale 700-800 mm : 111 mm
  • Focale > 800 mm : 108 mm

Veuillez noter que cet aplanisseur a un filetage M48 en sortie.
Les bagues T2 usuelles ont un filetage de 42 mm de diamètre avec un pas de 0,75.
Cela ne convient pas directement à cet aplanisseur.

Vous pourrez prévoir une bague T "large" comme par exemples les modèles 44351(Nikon)ou 44350(Canon):
http://www.astroshop.de/fr/anneaux-t2/skywatcher-bague-m48x0-75-nikon/p,44351
http://www.astroshop.de/fr/anneaux-t2/skywatcher-bague-m48x0-75-canon/p,44350
http://www.astroshop.de/fr/anneaux-t2/baader-t-ring-fuer-sony-e-nex-bajonett-mit-d52-m48-und-t2-gewinde/p,49988#tab_bar_1_select
Voici quelques données concernant les tirages optiques de diverses bagues de ce type :

  • Baader T M48 pour A7s/E-Mount : 8,3 mm
  • Orion Wide T Ring pour Nikon : 8,1 mm
  • Orion Wide T Ring pour Canon : 10,9 mm

Il faudra donc prévoir des allonges en M48 pour pouvoir compenser l'écart encore présent entre la distance de travail de l'aplanisseur et le capteur de votre imageur.
Nous n'avons qu'une allonge en M48 qui soit a distance variable pour introduire un peu de souplesse dans le système :
http://www.astroshop.de/fr/tubes-d-extension/ts-optics-extension-m48-variable-17mm-23mm/p,48815
Voici les allonges M48 dont nous disposons :
http://www.astroshop.de/fr/tubes-d-extension/baader-hyperion-fine-tuning-anneau-14mm/p,8655
http://www.astroshop.de/fr/tubes-d-extension/baader-hypoerion-fine-tuning-anneau-28mm/p,8656
http://www.astroshop.de/fr/tubes-d-extension/ts-optics-tube-allonge-diam-50-8mm-2-avec-double-filetage-chemin-optique-5mm/p,43680
http://www.astroshop.de/fr/tubes-d-extension/ts-optics-tube-allonge-diam-50-8mm-2-avec-double-filetage-chemin-optique-10mm/p,43681
http://www.astroshop.de/fr/tubes-d-extension/ts-optics-tube-allonge-diam-50-8mm-2-avec-double-filetage-chemin-optique-15mm/p,43682
http://www.astroshop.de/fr/tubes-d-extension/ts-optics-tube-allonge-diam-50-8mm-2-avec-double-filetage-chemin-optique-30mm/p,43684

Sinon, il vous reste bien sûr toujours la possibilité de réduire le filetage vers un T2 avec une bague de ce type :
http://www.astroshop.de/fr/adaptateurs-et-bagues-de-reduction/ts-optics-adapter-m48-t2/p,46710
Mais vous perdez le bénéfice de l'ouverture plus grande de la bague, qui limite les effets de diaphragme.
Cela est surtout pertinent avec un 24*36 plus qu'avec un reflex au format courant APS-C.

Pour une caméra CCD, reportez-vous au plan coté fourni par le fabricant.
Ces caméras étant en général en T2, il faudra procéder à la réduction vers le T2 comme indiqué précédemment.

Vous trouverez au moins deux allonges variables en T2 et pléthore d'allonges fixes dans ce même standard :
http://www.astroshop.de/fr/tubes-d-extension/baader-rallonge-t-2-verrouillable-20-29mm-varilock-29-avec-cle-de-serrage/p,17169
http://www.astroshop.de/fr/tubes-d-extension/baader-rallonge-t-2-verrouillable-29-46mm-varilock-46-avec-cle-de-serrage/p,17170
http://www.astroshop.de/fr/accessoires-pour-telescopes/adaptateurs/tubes-d-extension/15_37_10/a,Zubehoer.Leistung.Anschluss-Teleskopseitig=T2

Un montage vissant est préférable à une succession d'allonges emboîtables.

(Sandra Eguay)

Spécifications

Capacité


Connexion (au téléscope)
2"
Raccord (côté appareil-photo)
M48
Traitement de l'optique
multiple
Pas-de-vis du filtre
oui
Utilisable en visuel
non
Diminution de la longueur focale
1
Allongement distance focale
1
Longueur optique (mm)
33,9
Backfocus (mm)
108 - 128
Approprié pour télescopes
Réfracteurs

Données générales


Couleur
noir
Type
Aplansseurs, correcteurs et réducteurs de focale
Type de construction
Flattener
Poids (g)
93

Téléchargements

Sécurité des produits

Fabricant: Teleskop-Service Ransburg GmbH, Von-Myra-Straße 8, 85599 Parsdorf, DE, www.teleskop-express.de
TS Optics TS Field Flattener 2''
TS Optics TS Field Flattener 2''

Avis clients

Excellente qualité. Correction efficace.

Avis de explore-studio à la date du 23.05.2021 11:10:22

( 5 / 5 )

Des images tres fines.
Ca marche.


La formule ootique a trois lentilles est de qualité les verre utilisés aussi.
Je l'utilise en narrow band donc seul la qualité de la correction géométrique m'intéresse et il n'y a aucun problème.
Couplé a des apo ou des achromatique la correction est a affiner avec le tirage.
Jai fait des images avec une ac 90/500 omegon avec le correctuer et le champ est plat sur du full frame!!! Bluffant.

Je n'ai pas eu de perte de resolution.

Attention réglage ultra precis a 1mm pres.
Faire des tests pour en tirer le meilleur.


Simple efficace et qui fait sont travail.
Je recommande.
