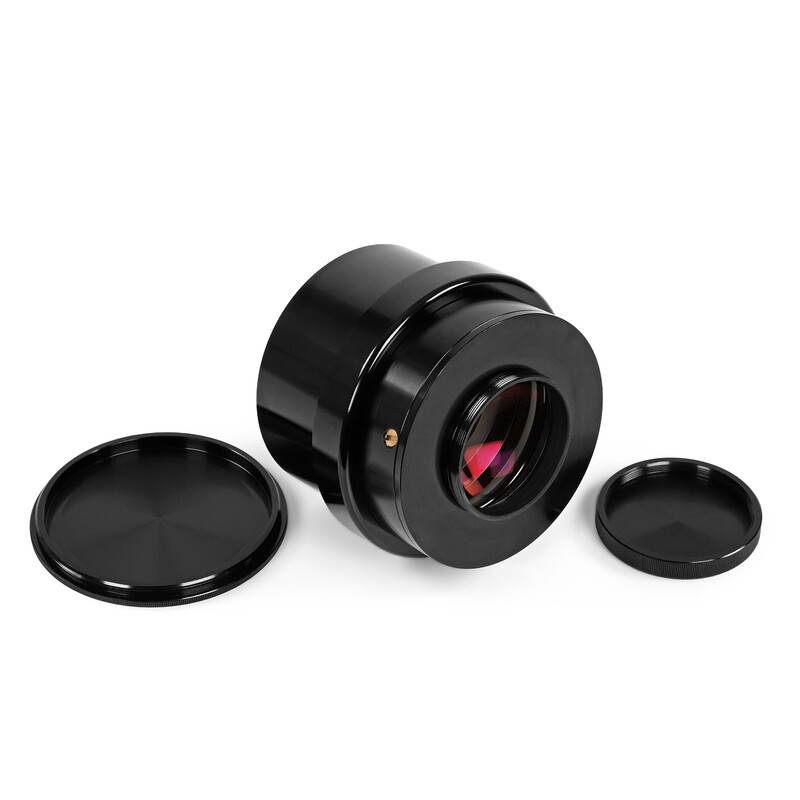

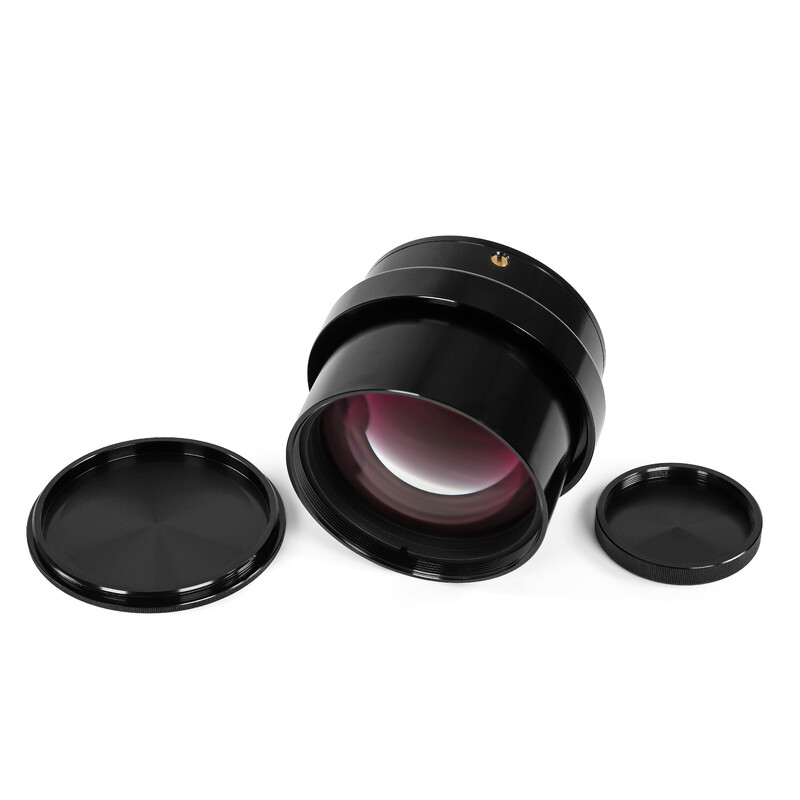

Reducer 0,7x pour 108/600 Quintuplet APO

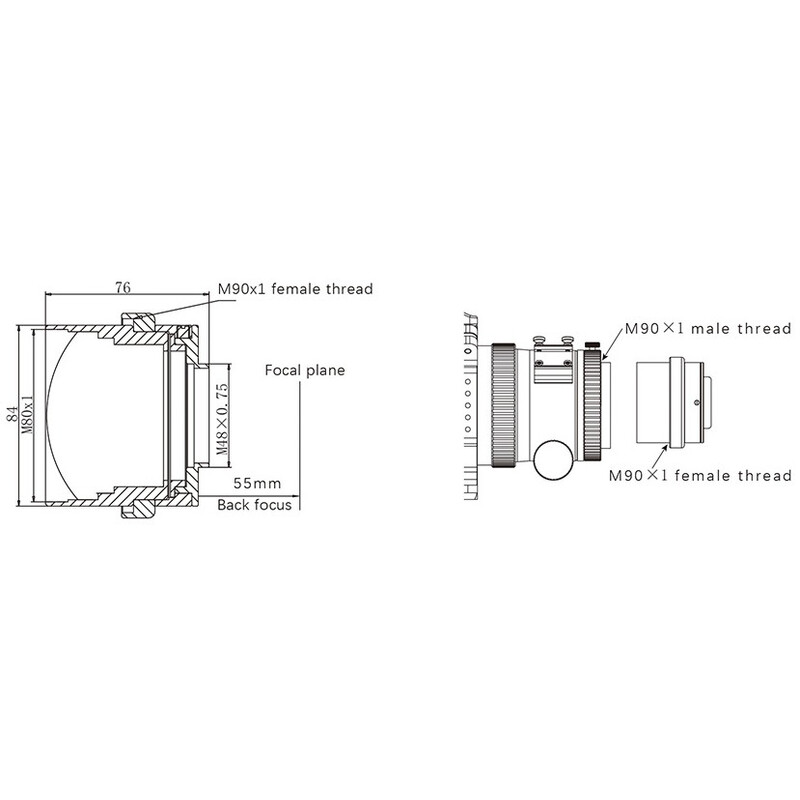

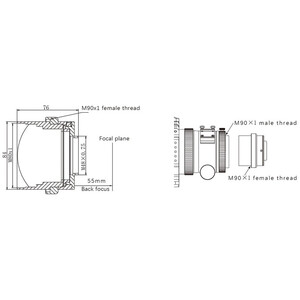

Le plan d'encombrement contient les filetages de raccordement du réducteur :

Ils sont du côté du télescope :

• Un filetage femelle M80x1 sur la monture de l'ensemble de lentilles (à utiliser avec précaution !)

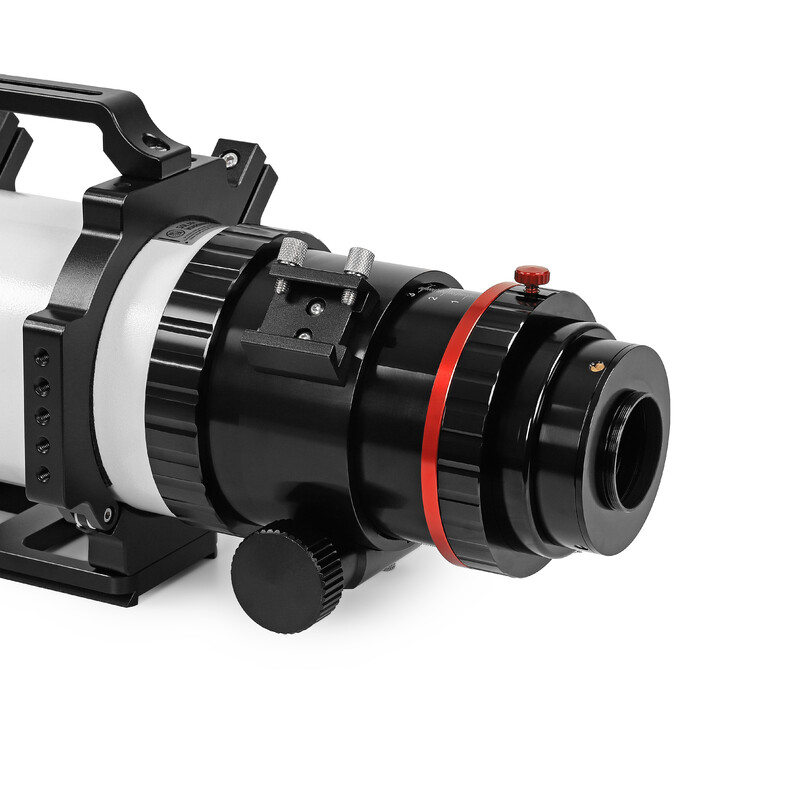

• Un filetage femelle M90x1 à l'extérieur de la monture de l'objectif - c'est le filetage standard pour le raccordement à Omegon Lunette apochromatique Pro APO AP 108/600 Quintuplet OTA

Côté caméra, un filetage mâle M48x0,75 est disponible. Sa bride a une longueur optique de 20,2 mm et peut être tournée à l'aide des trois vis sans tête en bronze (M6).

Le schéma dimensionnel n'est pas tout à fait complet :

• A l'intérieur du réducteur se trouve un filetage de filtre M48x0,75. Celui-ci est accessible lorsque la partie côté appareil photo est entièrement dévissée.
• Le vignettage des capteurs plein format peut également être réduit si la partie côté appareil photo est dévissée : Elle est vissée au bloc optique par un filetage M78x1. A partir de ce filetage, le backfocus est de 75,2 mm. Des adaptateurs peuvent être vissés sur le filetage extérieur M78 de l'ensemble de lentilles.

(Benjamin Mirwald)
