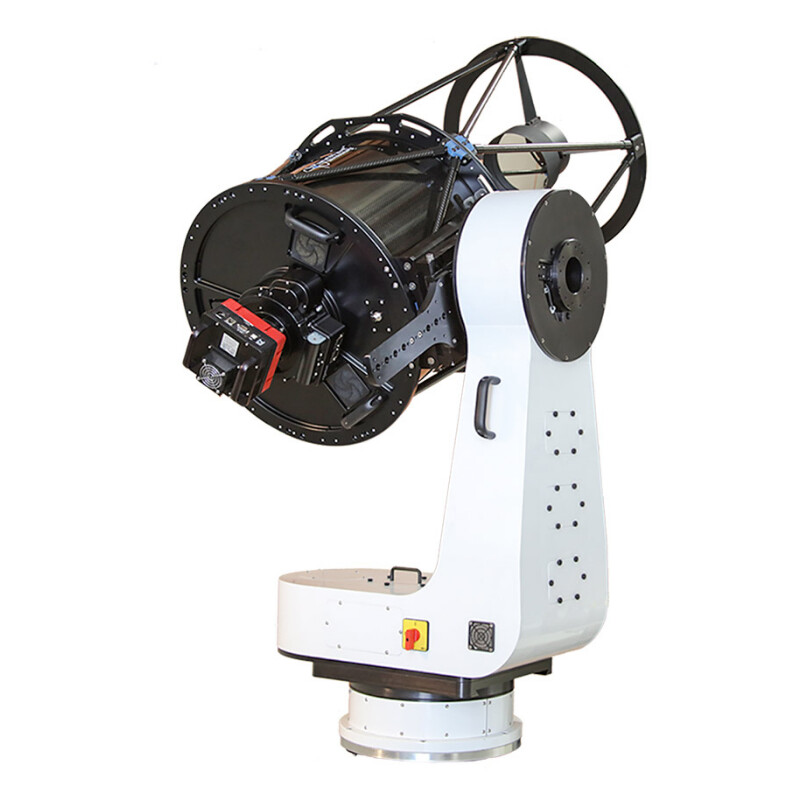

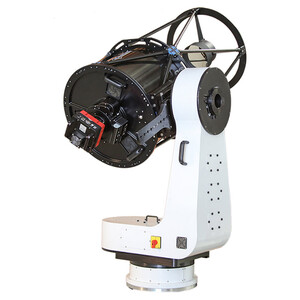

En bref :
- Astrographe avec optique en verre quartz
- Modifié selon Dall-Kirkham avec champ d'image entièrement corrigé
- Préparé pour le chauffage Delta T (porte-oculaire Hedrick et kit EFA disponibles séparément)
La conception optique CDK
La disposition PlaneWave CDK est une conception optique basée sur le Cassegrain classique selon Dall-Kirkham.
Elle a été développée pour tenir compte des puces de plus en plus grandes utilisées dans les appareils de prise de vue numériques et CCD. Avec de nombreuses autres optiques à miroirs, on observe rapidement des aberrations hors axe telles que la coma et/ou l'astigmatisme ; à cela s'ajoute, dans de nombreux systèmes, une courbure du champ qui rend les images des étoiles de plus en plus floues à mesure qu'elles s'éloignent de l'axe optique.
Le champ d'image est exempt de coma et d'astigmatisme. De plus, le plan du champ d'image est parfaitement plat et plan sur tout ce diamètre, de sorte que les étoiles sont reproduites avec la même netteté dans le plan focal sur tout le champ.
La conception CDK offre une solution parfaite aux problèmes mentionnés ci-dessus, avec un excellent rapport qualité-prix et des délais de livraison modérés.
Il se compose de :
- un miroir principal incurvé de forme elliptique
- un miroir secondaire sphérique
- et d'un correcteur de champ à 2 lentilles
Les trois éléments optiques sont parfaitement adaptés les uns aux autres afin d'obtenir une image incroyable. La qualité de l'image dépend alors uniquement des conditions de visibilité du lieu d'installation.
Le verre de quartz utilisé (silice fondue) est un verre de quartz synthétique amorphe de la plus grande pureté et l'un des verres les plus transparents disponibles. Grâce à sa pureté, les propriétés optiques et thermiques du verre de quartz sont supérieures à celles des autres types de verre. Sa transmission et son homogénéité surpassent celles du quartz cristallin et évitent les problèmes d'instabilité thermique dont souffrent les verres de quartz cristallins.
La silice fondue a un coefficient de dilatation thermique six fois inférieur à celui du verre borosilicaté (Pyrex). Elle conserve donc sa forme avec une très grande précision lorsqu'elle refroidit. Il en résulte des performances optiques constantes et un point de netteté inchangé en cas de variations de température.

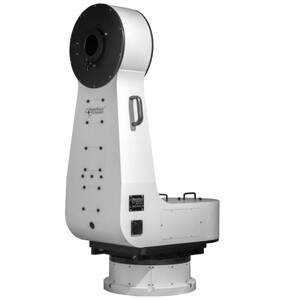

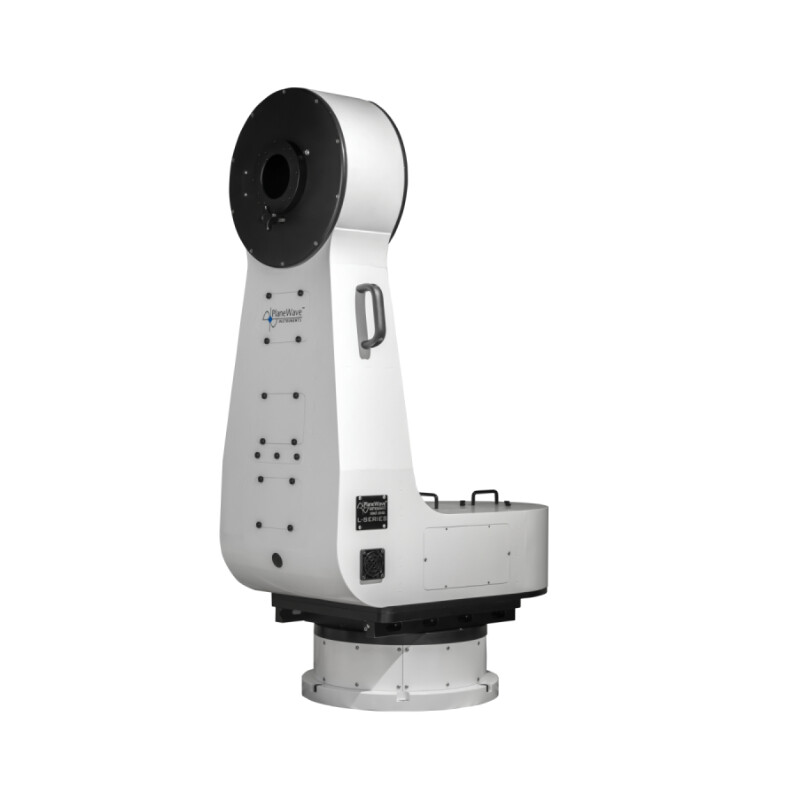

Monture à entraînement direct de la série L
La série L combine polyvalence, simplicité et accessibilité en intégrant la technologie éprouvée, comme le CDK700 et le télescope de 1 mètre PW 1000, utilisés dans les universités du monde entier, dans une monture compacte et autonome.
- L-350 avec une charge utile de plus de 45 kg est idéal pour le CDK14 et le CDK12,5.
- L-500 avec une charge utile de plus de 90 kg est idéal pour le CDK17 et le CDK20.
- L-600 supporte jusqu'à 136 kg et est idéal pour le CDK24.
La monture est équipée d'entraînements directs, ainsi que de codeurs de haute précision. Les logiciels sont entièrement compatibles avec ASCOM et permettent un positionnement précis ainsi qu'un suivi par satellite.
En configuration Alt / Azimutale, elle est beaucoup plus compacte qu'une monture parallactique. Cela permet de réduire considérablement le rayon de déplacement d'un télescope plus grand. Il est donc possible de loger de grands instruments dans de petits abris et d'économiser ainsi beaucoup d'argent sur la coupole ou le bâtiment. Contrairement aux montures parallactiques, il n'y a pas de flèches méridiennes, ni de grands contrepoids saillants. Le mode Alt/Az est plus intuitif à utiliser et la mise au point n'est pas nécessaire.
Contenu de la livraison :

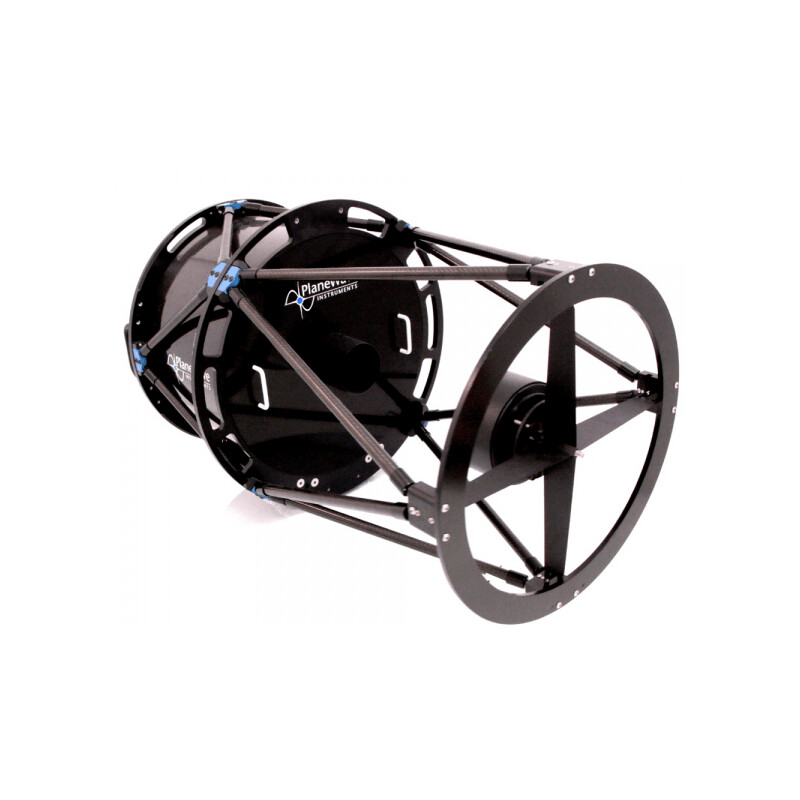

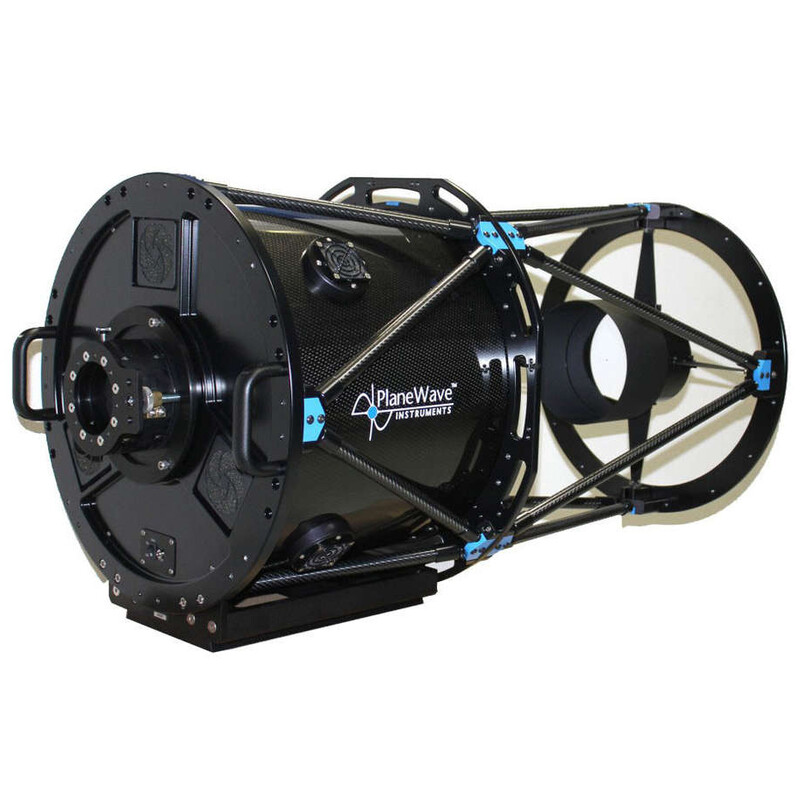

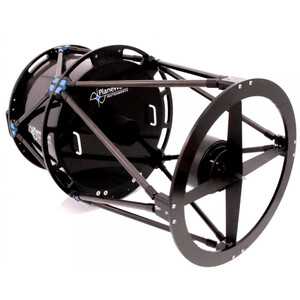

CDK 20
- Éléments chauffants intégrés pour empêcher la formation de condensation - Les éléments chauffants sur les miroirs primaire et secondaire nécessitent le contrôleur Delta-T #1329110 disponible séparément pour les télescopes PlaneWave avec câblage préinstallé pour le chauffage.
- Couvercle OTA - Pour protéger le miroir primaire et l'intérieur du tube optique
- Clé USB - Contient les logiciels et les instructions pour la collimation et l'espacement entre le miroir primaire et le miroir secondaire
- Kit d'outils (5812A35) - Clé Allen standard (uniquement pour les commandes en Europe)
- Housse souple pour le miroir secondaire
- Adaptateur 12 V CA
L-500
- Six vis à six pans creux 3/8-16 x ¼" pour visser la monture à la colonne ou à la table équatoriale
- Six rondelles 3/8-16 x ¼"
- Un boulon à embout avec extension pour l'axe RA pour l'alignement polaire avec la table équatoriale
- Planewave-Saddle Attache en queue d'aronde - fournie en standard avec les montures L-500 ou L-600 pour la fixation des OTA CDK17, CDK20 ou CDK24.
- Un câble USB de 16' (4,8 m) - pour connecter la monture à l'ordinateur de commande de l'observatoire
- Un câble d'alimentation 120 V CA - pour alimenter la monture
- Un jeu de clés standard - pour serrer les vis de la monture
- Clé USB contenant le logiciel PWI4 pour contrôler la monture et un guide d'installation
