Illustration non contractuelle : livré sans table équatoriale
La conception optique CDK
La disposition PlaneWave CDK est une conception optique basée sur le Cassegrain classique selon Dall-Kirkham.
Elle a été développée pour tenir compte de la taille toujours plus grande des puces utilisées dans les appareils de prise de vue numériques et CCD. De nombreuses autres optiques à miroirs présentent rapidement des aberrations hors axe telles que la coma et/ou l'astigmatisme ; à cela s'ajoute, dans de nombreux systèmes, une courbure du champ qui rend les images des étoiles de plus en plus floues à mesure qu'elles s'éloignent de l'axe optique.
Le champ de l'image est exempt de coma et d'astigmatisme. De plus, le plan du champ de l'image est parfaitement plat et plan sur tout ce diamètre, de sorte que les étoiles sont reproduites avec la même netteté dans tout le champ au niveau du plan focal.
La conception CDK offre une solution parfaite aux problèmes mentionnés ci-dessus, avec un excellent rapport qualité-prix et des délais de livraison modérés.
Il se compose de :
- un miroir principal incurvé de forme elliptique
- un miroir secondaire sphérique
- et d'un correcteur de champ à 2 lentilles
Les trois éléments optiques sont parfaitement adaptés les uns aux autres afin d'obtenir une image exceptionnelle. La qualité de l'image dépend alors uniquement des conditions de visibilité du lieu d'installation.

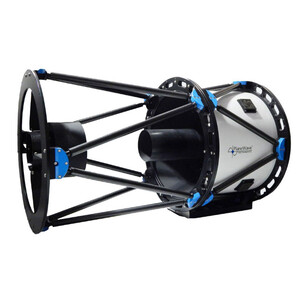

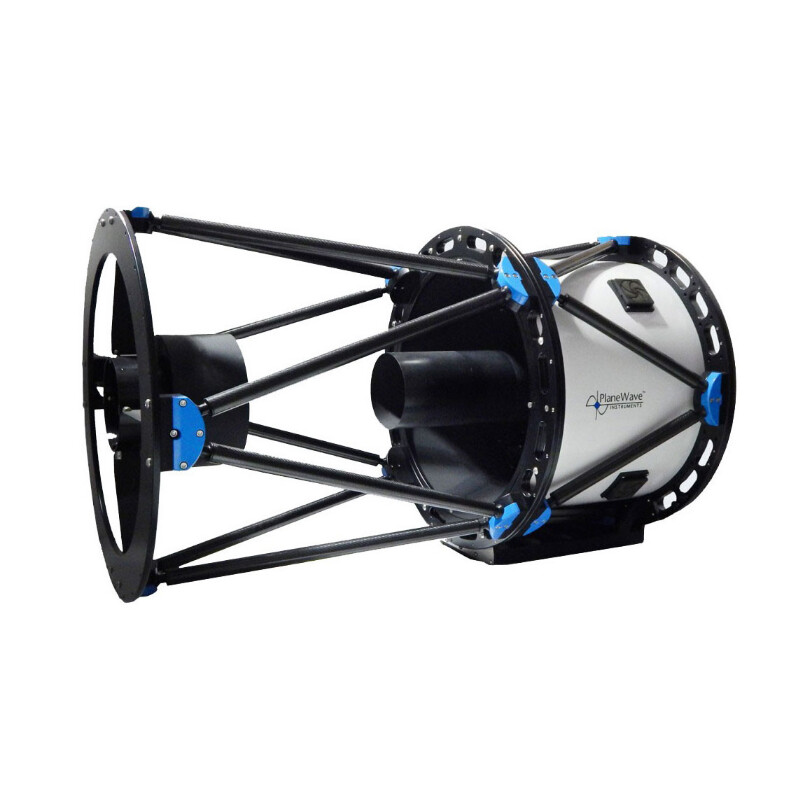

- Astrographe CDK24 modifié selon Dall-Kirkham, ouverture de 610 mm et champ de vision de 70 mm - parfaitement plan et exempt de coma et d'astigmatisme
- 8" à compensation de température, monture à queue d'aronde, distance focale de 3 962 mm (f/6,5)
- Préparé pour le chauffage Delta T (porte-oculaire Hedrick et kit EFA disponibles séparément)
- Les frais d'emballage pour l'expédition sont facturés en sus

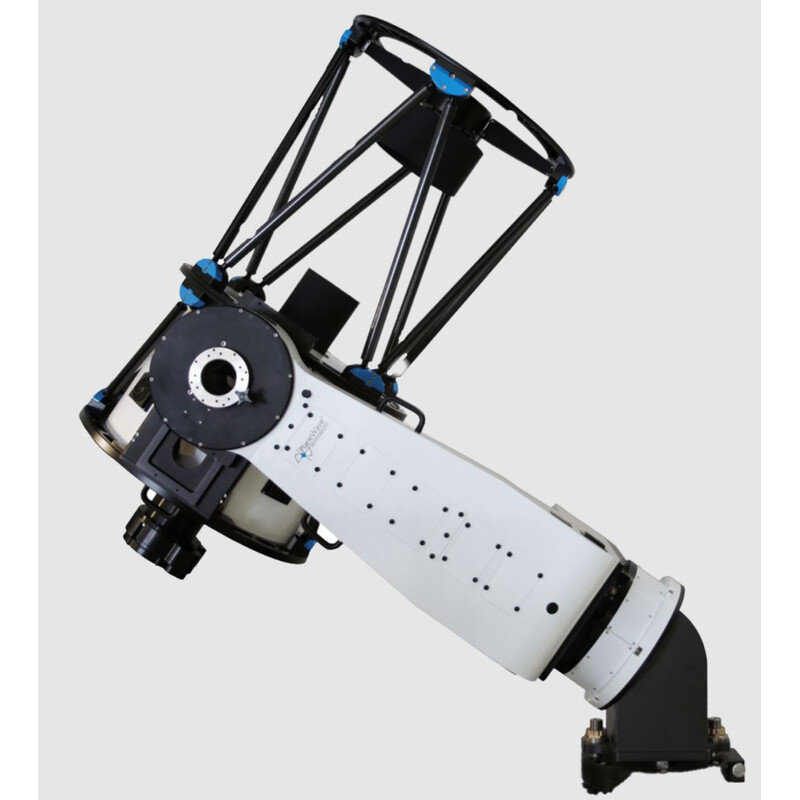

- Monture L-600 avec une charge utile de plus de 136 kg
- Pas de jeu, pas d'erreurs périodiques de vis sans fin
- avec encodeurs haute résolution intégrés
- vitesse de pivotement incroyable pouvant atteindre 50 degrés par seconde
- Passage de câbles dans la monture
- Les frais d'emballage pour l'expédition sont facturés en sus.
Le verre de quartz utilisé (silice fondue) est un verre de quartz synthétique amorphe de la plus grande pureté et l'un des verres les plus transparents disponibles. Grâce à sa pureté, les propriétés optiques et thermiques du verre de quartz sont supérieures à celles des autres types de verre. Sa transmission et son homogénéité surpassent celles du quartz cristallin et évitent les problèmes d'instabilité thermique dont souffrent les verres de quartz cristallins.
La silice fondue a un coefficient de dilatation thermique six fois inférieur à celui du verre borosilicaté (Pyrex). Elle conserve donc sa forme avec une très grande précision lorsqu'elle refroidit. Il en résulte des performances optiques constantes et un point de netteté inchangé en cas de variations de température.
