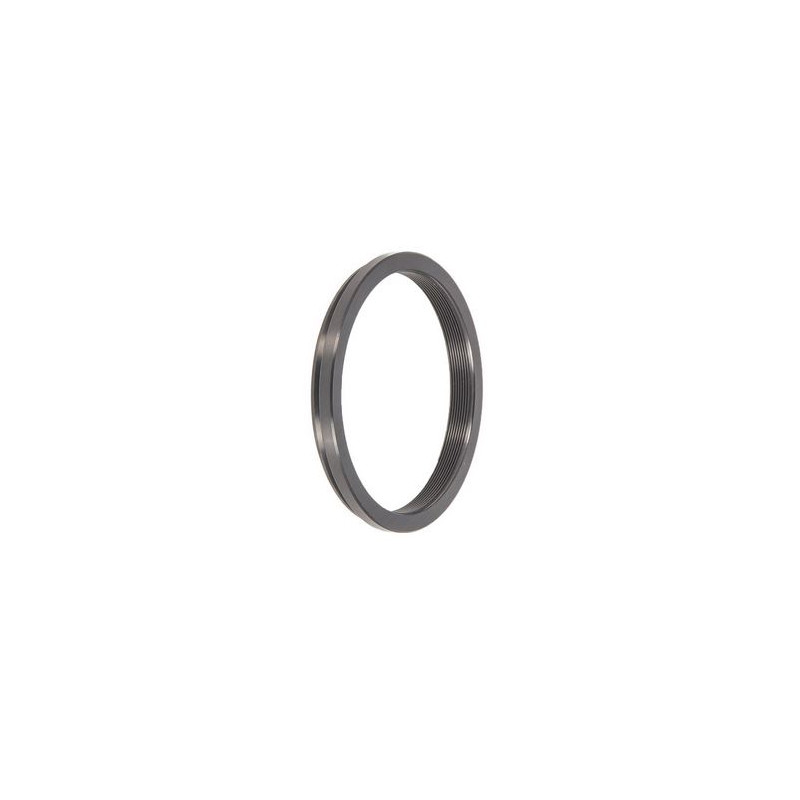

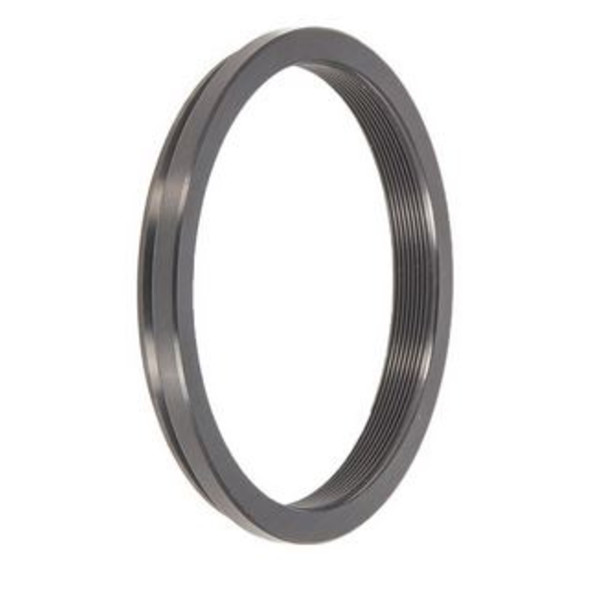

Côté appareil photo, l'adaptateur peut être monté sur la base du filtre UFC ou sur les extensions UFC via la queue d'aronde S70. Côté télescope, il peut être vissé sur l'Hyperstar.

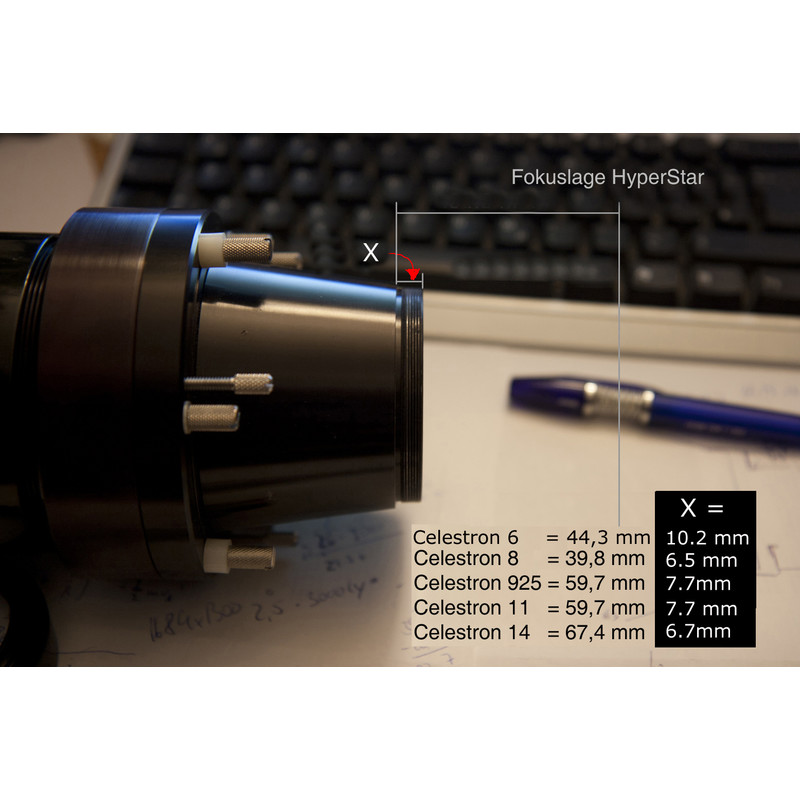

Remarque sur l'adaptation aux montures Hyperstar : Les adaptations sur un Hyperstar doivent être réalisées avec une tolérance en longueur meilleure que +/- 0,3mm, sinon la qualité d'image se dégrade rapidement. Veuillez vous référer à l'image de droite qui montre le tirage/backfocus correspondant.
Par exemple, un Celestron C11 a un tirage/backfocus de 59,7mm plus un déplacement d'environ 0,66mm du point focal vers l'extrafocal en utilisant un filtre de 2mm d'épaisseur. De ces 60,7mm arrondis, on soustrait ensuite la distance d'appui de la caméra. La longueur optique restante est ajustée par l'UFC et les adaptateurs.
Le Universal Filter Changer, UFC : Le système Baader UFC est un tiroir filtre utilisable pour les systèmes de télescopes et de caméras les plus divers, avec un diamètre de raccordement suffisamment grand, qui est en même temps extrêmement court, mais qui accepte aussi des tailles de filtres jusqu'à 50x50mm sans vignettage. Ces caractéristiques sont indispensables pour pouvoir utiliser les nouvelles optiques rapides telles que les télescopes EdgeHD avec Hyperstar et les nouveaux instruments RASA de Celestron, ainsi que tous les autres astrographes Prime-Focus avec des filtres appropriés, sur lesquels une roue à filtres régulière ferait trop d'ombre à l'ouverture frontale. De plus, les optiques Prime-Focus sont inévitablement équipées d'un backfocus très court et nécessitent un tiroir à filtres particulièrement peu encombrant.

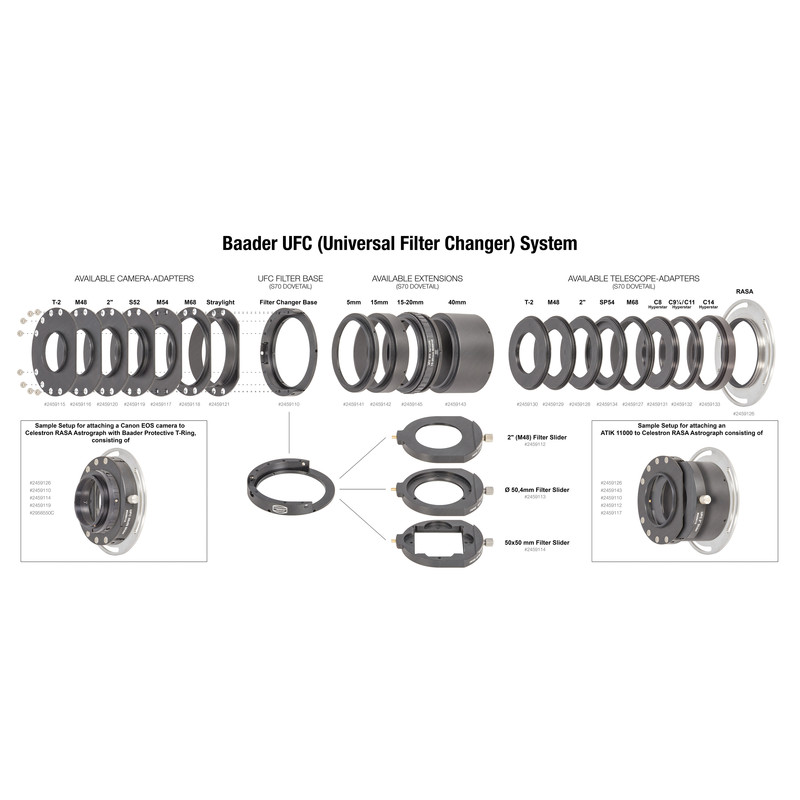

Le système UFC peut combiner presque tout avec tout, en achetant le boîtier de base du filtre, toujours le même, puis en choisissant simplement les plaques avant et arrière nécessaires de l'UFC, ainsi que les bagues d'espacement, comme l'exige l'espacement des puces en question. A cet effet, Baader propose un kit avec des tubes d'extension UFC adaptés, ainsi qu'une extension S70 VariLock réglable en continu de 15mm à 20mm, afin de maintenir la distance entre le filtre et le plan image aussi courte que possible. Tous les composants sont optimisés pour obtenir le plus grand passage possible avant le tiroir à filtres proprement dit, tout en permettant un réglage précis de la distance appropriée entre le télescope et la puce. Le tiroir à filtres est ainsi placé aussi près que possible de la caméra, ce qui minimise l'ombre portée par les filtres.
