BA310POL
Fort du succès de la série de microscopes BA très appréciée pour les applications biomédicales, Motic a le plaisir de présenter le nouveau BA310POL, un microscope à polarisation extrêmement performant et pourtant abordable pour les échantillons en lumière transmise. Le BA310POL a été conçu pour l'examen d'échantillons biréfringents issus de la pétrographie et de la minéralogie et peut également être utilisé dans l'industrie des plastiques, où des observations répétées doivent être effectuées avec précision et fiabilité. Le BA310POL est particulièrement adapté aux applications pédagogiques dans le domaine des matériaux, où le prix abordable et la simplicité d'utilisation sont des critères importants.
objectifs

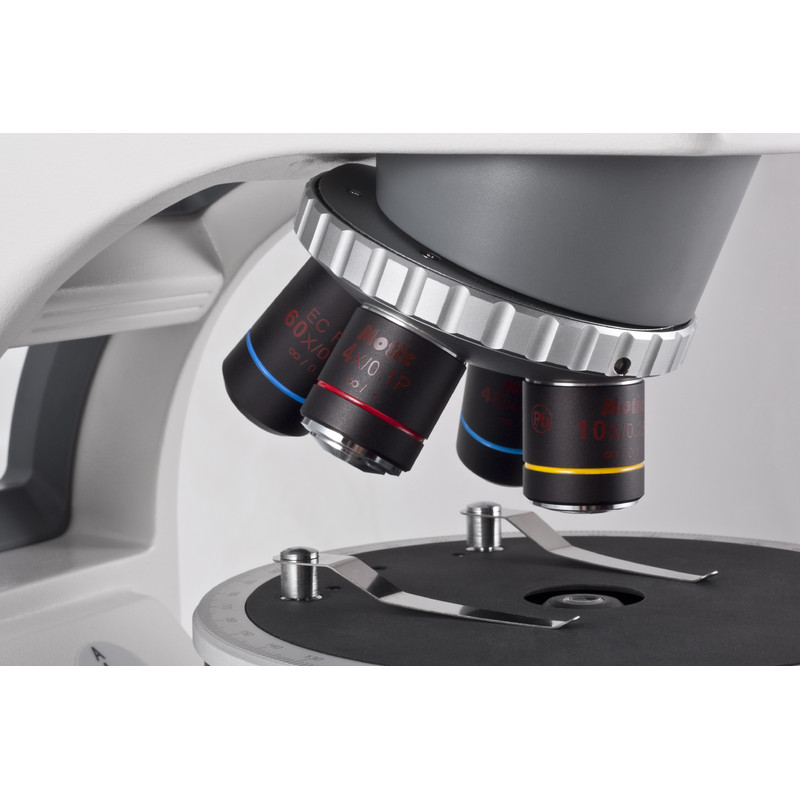

Motic présente ses nouveaux objectifs achromatiques EC sans tension. Ces objectifs sont fabriqués à partir de verre de haute qualité et suivent le concept optique Motic CCIS® qui a fait ses preuves. Le revêtement multicouche garantit un contraste et une qualité d'image améliorés. Le revolver quadruple à roulement à billes présente des lentilles orientées vers l'arrière. Par rapport à une position donnée de l'objectif, tous les autres objectifs peuvent être centrés individuellement à l'aide de vis de réglage.
oculaires
L'oculaire standard N-WF 10X/20 pour porteurs de lunettes est fabriqué en verre de haute qualité et garantit un réglage dioptrique constant pour les deux yeux. Comme cela est nécessaire pour la polarisation, un oculaire est équipé d'un réticule fixe.
Table
Le trépied de microscope BA310POL est équipé d'une platine rotative précentrée de 160 mm de diamètre. La surface dure et résistante aux produits chimiques résiste à l'usure dans des conditions difficiles. Un mécanisme à roulement à billes de haute précision garantit une rotation fluide et précise, tandis qu'une échelle continue de 360° avec des graduations de 1° permet un positionnement précis de l'échantillon. L'équipement standard comprend des pinces à échantillons pour fixer les lames porte-objets.
Raccord oculaire
Avec une distance oculaire de 55 à 75 mm, les tubes d'observation BA310POL garantissent des heures d'observation sans fatigue grâce à un angle de vision ergonomique de 30°. Un large champ de vision (20 mm) permet un examen rapide et confortable. Le tube trinoculaire permet la documentation numérique à l'aide d'une large gamme d'appareils de prise de vue numériques, avec une séparation standard des faisceaux de 20/80 via le port photo/vidéo. Une séparation des faisceaux 0/100 est disponible en option.
Tube intermédiaire

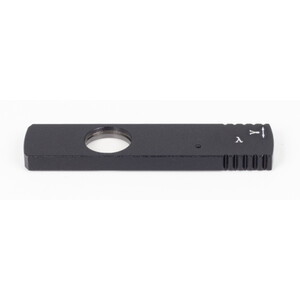

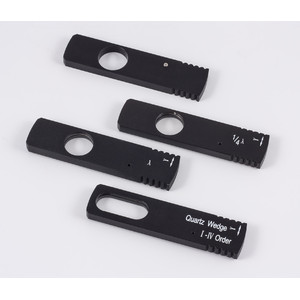

Intégré au montage BA310POL, le tube intermédiaire comprend un analyseur, une lentille Bertrand et une fente pour compensateurs. L'analyseur peut être pivoté à 360° par pas de 1°. Une vis de fixation permet de maintenir la position d'extinction optimale. La lentille Bertrand intégrée peut être mise au point et centrée, ce qui permet d'accéder au plan focal arrière des objectifs, en particulier lors d'une utilisation konoskopique. Une fente conforme à la norme DIN pour compensateurs (20 mm x 6 mm) permet d'utiliser tous les compensateurs courants.
éclairage
L'éclairage par transmission est basé sur une source lumineuse halogène 6 V/30 W. Un diaphragme de champ et un diaphragme d'ouverture réglables garantissent un éclairage homogène et uniforme reproductible.
Table
Le pied de microscope BA310POL est équipé d'une platine rotative précentrée de 160 mm de diamètre. La surface revêtue d'un matériau dur et résistant aux produits chimiques résiste à l'usure dans des conditions difficiles. Un mécanisme à roulement à billes de haute précision garantit une rotation fluide et précise, tandis qu'une échelle continue de 360° avec des incréments de 1° permet un positionnement précis de l'échantillon. L'équipement standard comprend des pinces à échantillons pour fixer les lames porte-objets.
Document ation
Une documentation précise est aujourd'hui un élément essentiel dans les sciences naturelles et le contrôle qualité industriel. Comme pour toutes les séries BA de Motic, le nouveau BA310POL offre le choix entre différentes options d'imagerie.
Documentation numérique
La combinaison du BA310POL avec une caméra numérique Moticam fournit d'excellentes images en direct qui peuvent être facilement enregistrées pour une utilisation ultérieure. Toutes les caméras Motic sont équipées de logiciels permettant de transformer le BA310POL en une station d'analyse et de documentation. La fidélité des couleurs étant une exigence fondamentale pour la polarisation, Motic recommande l'utilisation de la technologie de capteur CCD, qui équipe notre gamme Moticam Pro destinée à la recherche. Cette technologie est supérieure à la technologie CMOS, en particulier lorsque la fidélité des couleurs revêt une importance particulière.
Spécifications BA310POL
- Tube binoculaire/trinoculaire, type Siedentopf, angle de vision de 30°, rotation à 360° (séparation des faisceaux 100:0/20:80 ou 100:0/0:100)
- Distance interpupillaire 55-75 mm
- Analyseur rotatif 360º, lentille Bertrand 0,5X et fente pour compensateurs
- Oculaires pour porteurs de lunettes N-WF10X/20 mm avec réglage dioptrique, +/- 5 dioptries et réticule sur un oculaire.
- Tourelle à 4 objectifs, orientée vers l'arrière, 3 positions centrables
- Système optique Infinity à correction chromatique [CCIS®] 4X/0,10 (AA 15,9 mm), 10X/0,25 (AA 17,4 mm), 40X/0,65/S (AA 0,5 mm) et 60X/0,8/S (AA 0,35 mm)
- Mécanisme coaxial de réglage grossier et fin avec adaptation de la tension
- Platine rotative à 360°, par pas de 1°, verrouillable avec vernier de 0,1
- Condenseur achromatique N.A. 0,90/0,13 (sans tension) avec diaphragme à iris et polariseur rotatif
- Éclairage Köhler réglable halogène quartz, 6 V/30 W
- Transformateur électrique 100-240 V
- Plaque d'insertion vide, filtre bleu, câble d'alimentation, housse de protection, clé Allen et fusible de rechange
