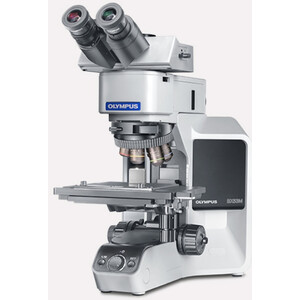

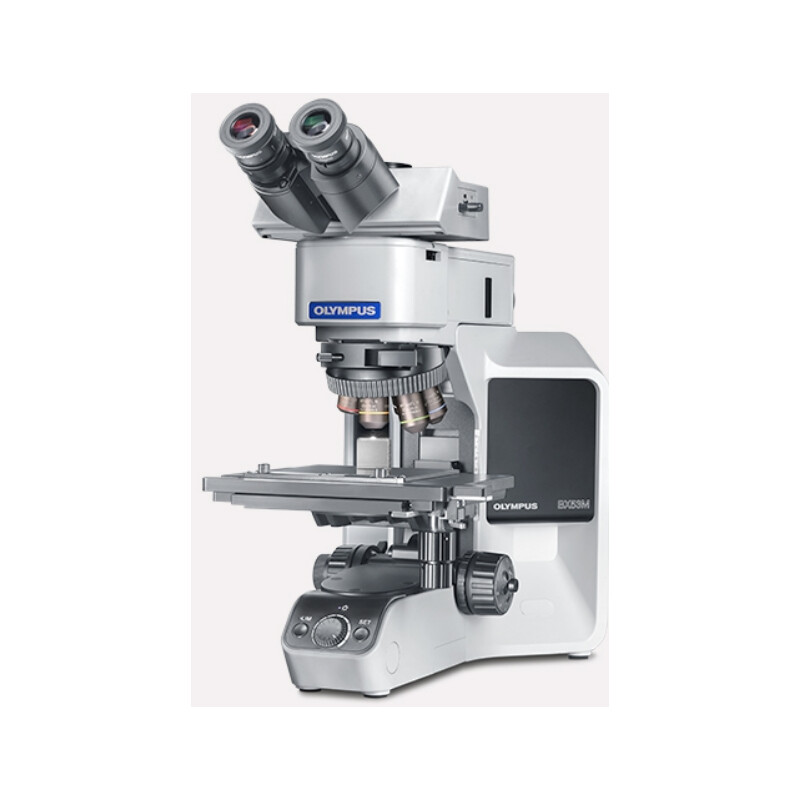

BX53M épiscopie sur fond clair
Spécification
- Système optique : infini corrigé
- Trépied : lumière réfléchie
- Mise au point : Course : 25 mm, 100 µm par tour, Subdivision minimale : 1 µm, Avec butée supérieure et réglage du couple pour la mise au point approximative
- Max. Hauteur de l'objet : 65 mm (sans entretoise), 105 mm (avec entretoise BX3M-ARMAD)
- Tête d'observation : Champ de vision large (F.N,22), Inversé : Binoculaire avec tube de caméra
- Éclairage : LED à lumière blanche
- Tourelle porte-objectifs pour fond clair: Cinq fois
- Oculaire : 10x/22 Ajustement dioptrique sur un côté
- Platine (X x Y) 76 mm × 52 mm Platine coaxiale avec commande à gauche avec réglage du couple de rotation
- Poids : env. 15,8 kg (statif du microscope 7,4 kg)
Modules inclus dans la livraison :
- Trépied BX53MRF-S-1-3
- Tube trinoculaire U-TR30-2-2
- Oculaire WHN10X-1-8
- Oculaire WHN10X-H-1-8
- Condenseur d'épiscopie U-KMAS
- Source lumineuse BX3M-LEDR
- Tourelle porte-objectifs U-5RE-2
- Table croisée U-SVRM Commande à droite
- Plaque de platine U-MSSP
- Câble de connexion UYCP
Les objectifs peuvent être commandés séparément, ils ne sont pas inclus dans la livraison !
Choisissez parmi les accessoires pour ce modèle de préférence : MPLFLN Objectifs
La microscopie moderne en toute simplicité.
Grâce à son concept modulaire, la série BX3M offre une polyvalence pour un large éventail d'applications dans l'industrie et la recherche de matériaux. Grâce à une intégration améliorée avec les logiciels OLYMPUS Stream, les microscopes BX53M permettent des flux de travail fluides pour les applications microscopiques standard et l'imagerie numérique, de l'examen à la création de rapports.
Utiliser facilement des procédures connues :
Source de lumière simple
La source lumineuse minimise les opérations compliquées qui doivent généralement être effectuées lors de travaux avec un microscope. Le bouton de réglage situé à l'avant du condenseur permet de sélectionner facilement la procédure de microscopie. L'utilisateur peut rapidement passer de la microscopie en lumière réfléchie à la microscopie en fond noir ou à la microscopie polarisée, ce qui lui permet d'utiliser facilement différents types d'analyse. En outre, la microscopie polarisée simple peut être ajustée en faisant tourner l'analyseur.
Commandes intuitives du microscope :
Réglages faciles du diaphragme de champ et du diaphragme d'ouverture.
Le réglage correct du diaphragme de champ et du diaphragme d'ouverture garantit un bon contraste de l'image et la pleine utilisation de l'ouverture numérique de l'objectif. La légende guide l'utilisateur dans les réglages corrects en fonction de la procédure de microscopie et de l'objectif utilisé.
Réglage rapide de la mise au point
L'échelle de mise au point sur le trépied facilite la mise au point rapide. Les utilisateurs peuvent régler approximativement la mise au point sans avoir à regarder l'objet dans un oculaire, ce qui leur permet de gagner du temps lors de l'examen d'objets de différentes hauteurs.
Utilisation facile et ergonomique
L'ergonomie est d'une importance capitale pour tous les utilisateurs. Qu'un utilisateur se serve uniquement de son microscope ou qu'il utilise son microscope avec le logiciel d'analyse d'images OLYMPS Stream, il bénéficie dans les deux cas des commandes manuelles ergonomiques qui indiquent clairement la position du matériel. Les commandes manuelles ergonomiques permettent à l'utilisateur de se concentrer sur son échantillon et son examen.
Pour un éclairage cohérent :
Gestionnaire d'intensité lumineuse
Lors de la configuration initiale, l'intensité lumineuse peut être ajustée pour correspondre à la configuration matérielle respective de la source lumineuse codée et/ou de la tourelle porte-objectifs codée.
Restauration des paramètres du microscope :
Matériel codé
Les fonctions codées intègrent les paramètres système du microscope BX53M dans le logiciel d'analyse d'image OLYMPUS Stream. Les procédures de microscopie, l'intensité de l'éclairage et le grossissement sont automatiquement enregistrés par les logiciels avec les images correspondantes. Cela permet à l'utilisateur d'effectuer des inspections en utilisant toujours les mêmes paramètres de microscopie, ce qui améliore la fiabilité des résultats d'inspection.
Température de couleur constante :
LED de lumière blanche à haute intensité lumineuse comme source de lumière.
Le microscope BX53M utilise des sources lumineuses à LED blanches à haute intensité lumineuse, à la fois pour l'épiscopie et la diascopie. La LED garantit une température de couleur constante, quelle que soit la luminosité. Les LED à longue durée de vie assurent un éclairage efficace et sont idéales pour les applications d'examen dans la recherche sur les matériaux.
Système optique : Système optique UIS2 (corrigé pour l'infini)
Course demise au point : 25 mm
Commande de précision : 100 µm par tour
Subdivision minimale: 1 µm Avec butée supérieure et réglage du couple pour la mise au point rapide
Max. Hauteur de l'objet: Épiscopie : 65 mm (sans entretoise), 105 mm (avec BX3M-ARMAD) Épiscopie/transmission : 35 mm (sans entretoise), 75 mm (avec BX3M-ARMAD)
Oculaires : 10x/22
Éclairage : Épiscopie : LED lumière blanche, HF/DF/DIC/POL/MIX Diaphragme de champ, Diaphragme d'ouverture (avec mécanisme de centrage), Verrouillage HF/DF
Lumière transmiseCodée, LED lumière blanche, diaphragme de champ HF/DF/DIC/POL/MIX, diaphragme d'ouverture (avec mécanisme de centrage), verrouillage HF/DF
Tourelle porte-objectifs pour fond clair: : 5x
Tourelle porte-objectifs pour HF, DF, MIX : 6x
Condenseurs grande distance de travail
platine (X x Y) 76 mm × 52 mm
Objectifs non inclus. !!
Fonctionnel
Le BX53M prend en charge les méthodes bien connues de la microscopie conventionnelle, telles que le fond clair, le fond noir, la lumière polarisée et le contraste interférentiel différentiel. Lors du développement de nouveaux matériaux, de nombreuses difficultés de détection des défauts rencontrées avec les méthodes standard peuvent être résolues par des techniques de microscopie modernes, qui permettent des inspections plus précises et plus fiables. De nouvelles techniques d'éclairage et des options d'acquisition d'images avec le logiciel d'analyse d'images OLYMPUS Stream offrent à l'utilisateur davantage de choix pour l'évaluation de ses échantillons et la documentation des résultats.
- L'invisible devient visible
- Images nettes de l'ensemble de l'objet
- Réglage sans effort de la platine pour une image d'ensemble
- Affichage des zones sombres et claires
- Adaptable aux préférences de microscopie et d'analyse
- Conçu pour une grande variété d'échantillons
