Renvoi coudé à miroir et optique de redressement

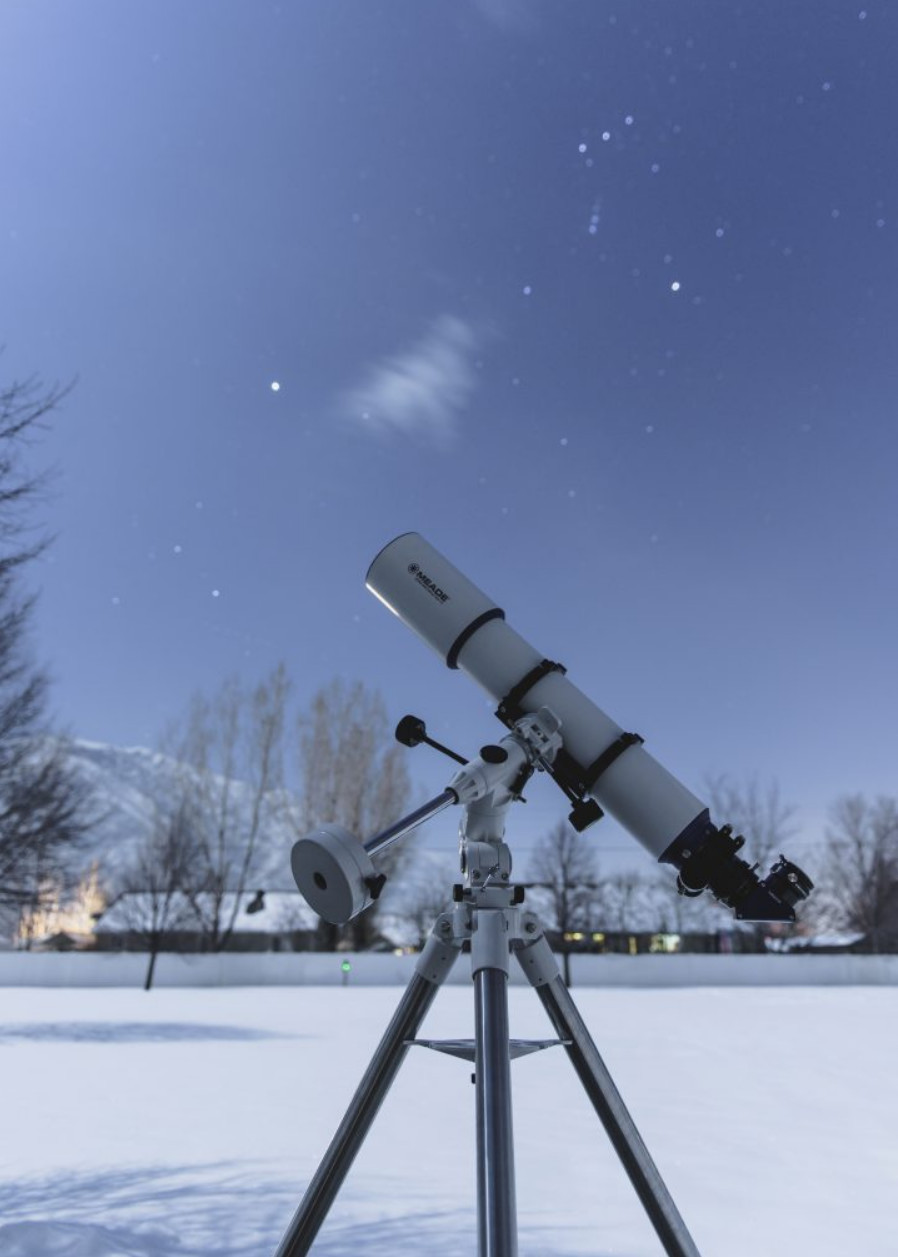

Pour que vous puissiez observer de façon détendue avec une lunette ou un télescope Schmidt-Cassegrain, vous avez besoin d’un renvoi coudé à miroir ou d’un prisme d’Amici.

Omegon Zenitspiegel Seitlich Gross

Si vous regardez le ciel dans une lunette ou un télescope Schmidt-Cassegrain, le porte-oculaire est dirigé vers le bas. Pour que vous n’ayez pas à vous contorsionner ou à vous agenouiller pendant l’observation, on utilise un renvoi coudé à miroir ou un prisme d’Amici. Résultat : un chemin optique dirigé à 90° vers le haut, assure une vision confortable.

Différence entre prisme et miroir

Le prisme a la forme d’un triangle, il rappelle un toit de maison. Celui-ci est positionné à 45° de sorte que ses faces soient opposées à la lumière. Lorsqu’un faisceau lumineux arrive sur une face, il est dévié à 90° et entre dans l’oculaire.

Un renvoi coudé à miroir fonctionne de façon similaire. Il n’est composé que d’un miroir orienté dans le boîtier à 45° exactement. Ainsi, le renvoi coudé et le renvoi coudé à miroir ont le même effet.

Aperçu des avantages et des inconvénients :

  • Le chemin optique dans le prisme est légèrement plus long
  • Les prismes de moindre valeur peuvent avoir tendance aux aberrations chromatiques
  • Il est important que les renvois coudés à miroir aient un haut degré de réflexion

Sans renvoi coudé à miroir, image à l’envers

Si vous avez déjà observé avec une lunette sans prisme, vous aurez remarqué quelque chose :

La lunette fournit une image à l’envers. Ce n’est qu’en utilisant un prisme ou un miroir que l’on peut voir l’objet verticalement redressé.

Si l’on veut se repérer dans le ciel, des images fournies inversées par la lunette peuvent être agaçantes. On fait alors pivoter la lunette dans une direction autre que la direction voulue. Mais, avec un peu d’exercice, ce n'est plus un problème.

Orientation de l’image dans différents télescopes

Orientation de l’image dans différents télescopes

Lunette avec visée droite, sans renvoi coudé à miroir

  • L’image est inversée

Lunette avec prisme d’Amici à 45°

  • L’image est redressée verticalement et latéralement

Lunette avec renvoi coudé à miroir à 90°

  • L’image est redressée verticalement mais inversée latéralement

Télescope Newton

  • L’image est inversée (pas de renvoi coudé possible)

Télescope Newton avec lentille de redressement

  • L’image est redressée verticalement et latéralement

Télescope Schmidt-Cassegrain et Maksutov-Cassegrain

  • L’image est inversée

Schmidt-Cassegrain et Maksutov-Cassegrain avec renvoi coudé à miroir à 90°

  • Image redressée verticalement mais inversée latéralement

La lentille de redressement

Une lentille de redressement a un effet similaire à celui d’un prisme d’Amici. Elle redresse également une image inversée, ce qui fait que l’on peut également utiliser une lunette astronomique pour observer la Terre. À cet égard, on n’utilise souvent pas une seule lentille mais un système de plusieurs lentilles (les systèmes de lentilles sont en général composés de quatre lentilles, dont deux sont collées entre elles. Les systèmes collés sont alors composés, par exemple, d’une lentille plan concave et d’une lentille biconvexe. Les deux systèmes donnent ainsi un achromat). Grâce à une distance définie, on obtient, en plus de l’image inversée, un facteur d’allongement de 1,5x. Les aberrations les plus grossières sont ici déjà corrigées.

Ce système d’inversion n’est toutefois qu’un compromis. L’échelle de l’image change souvent de façon défavorable. En outre, les lentilles ne sont généralement pas traitées, de sorte qu’il faut s’attendre à des pertes de lumière. Cependant, il existe également des systèmes de grande qualité dont la qualité optique est bonne et dont les lentilles sont entièrement traitées.
