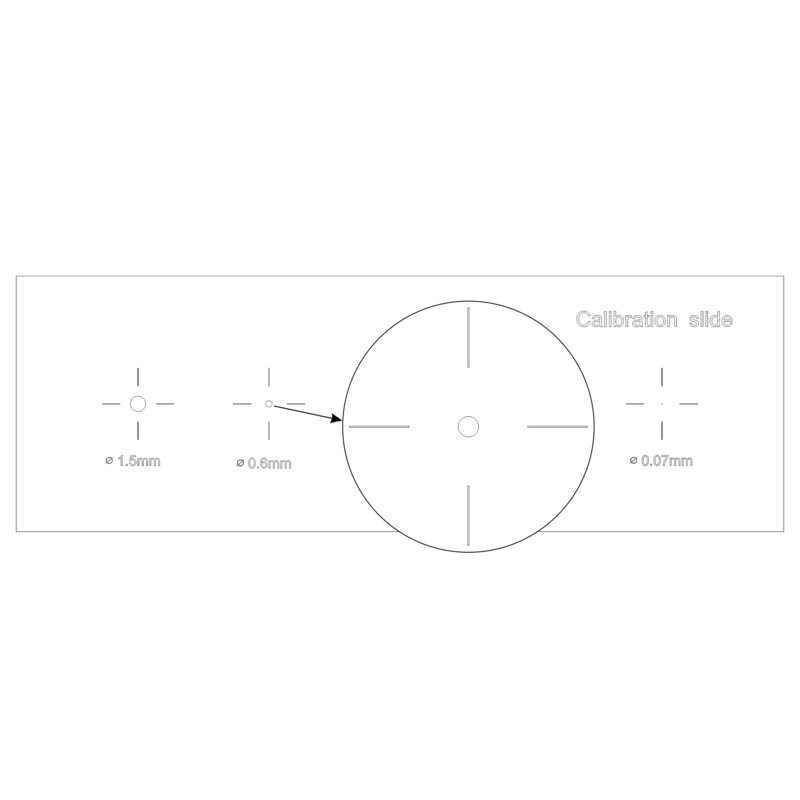

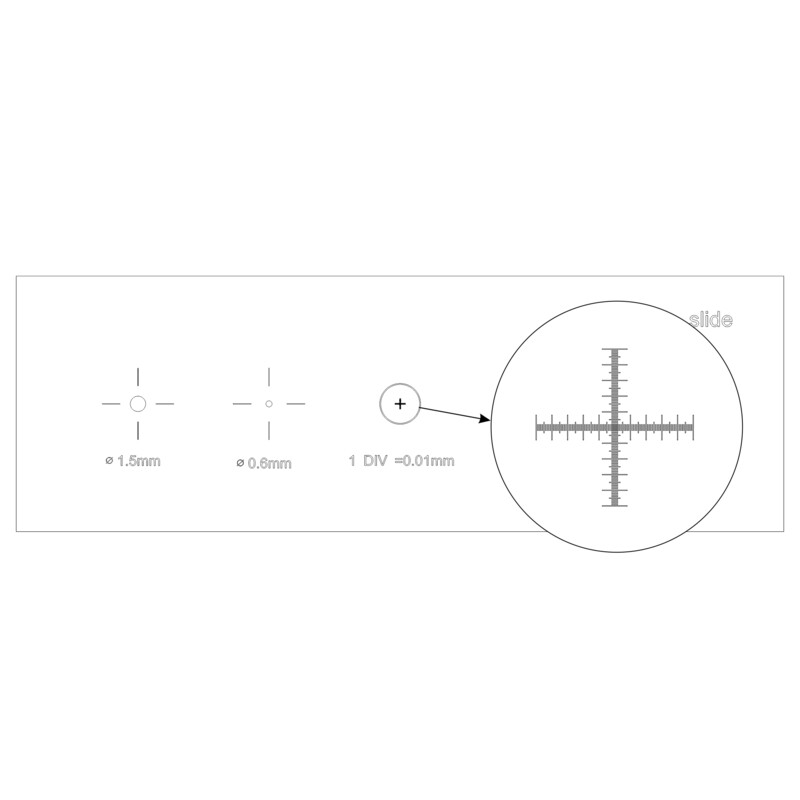

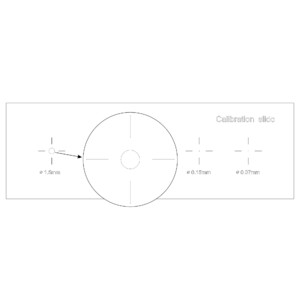

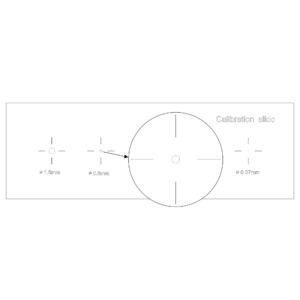

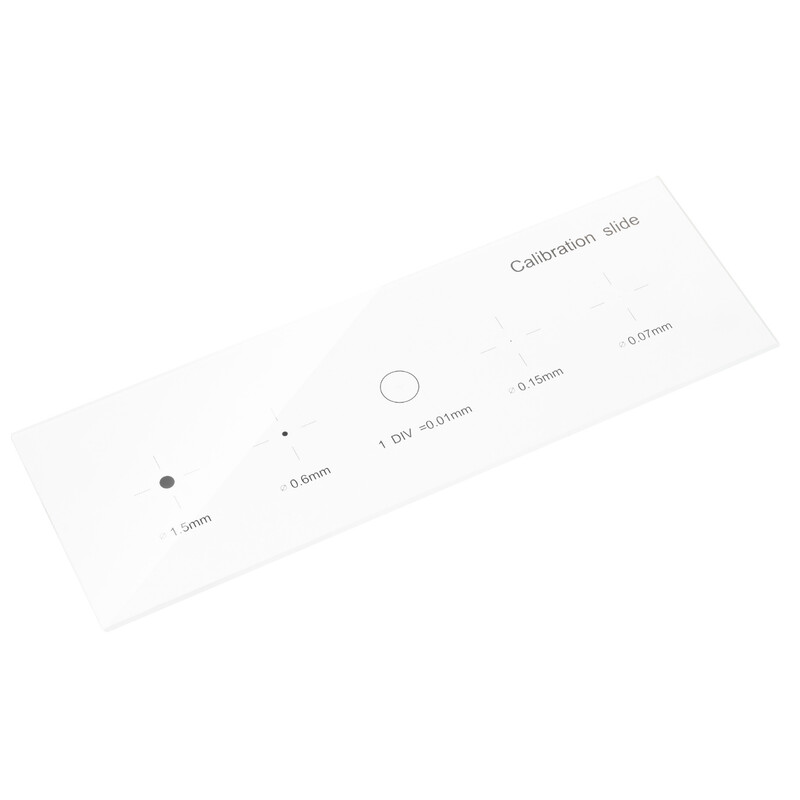

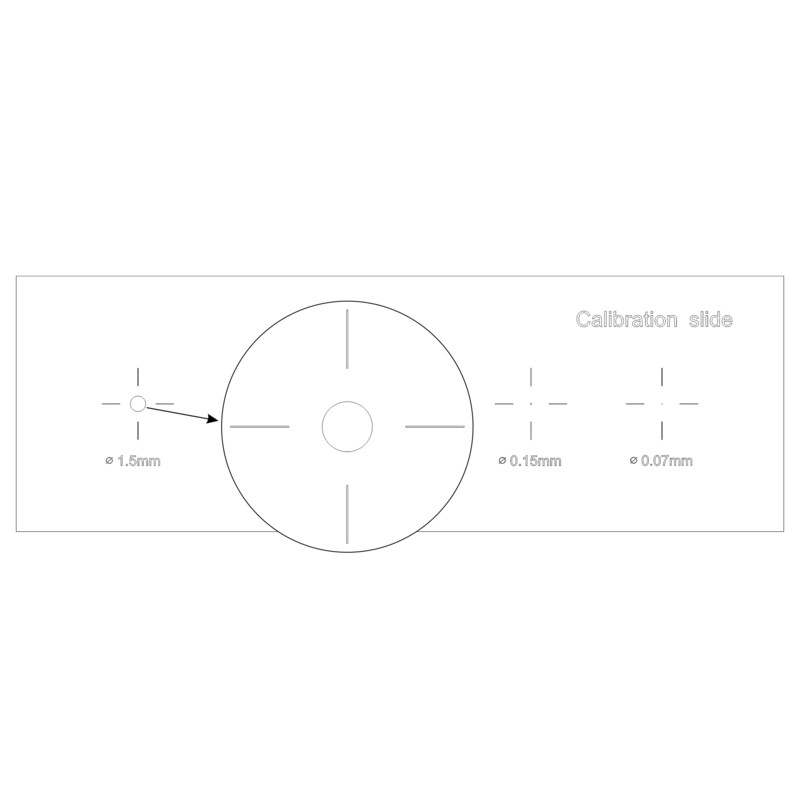

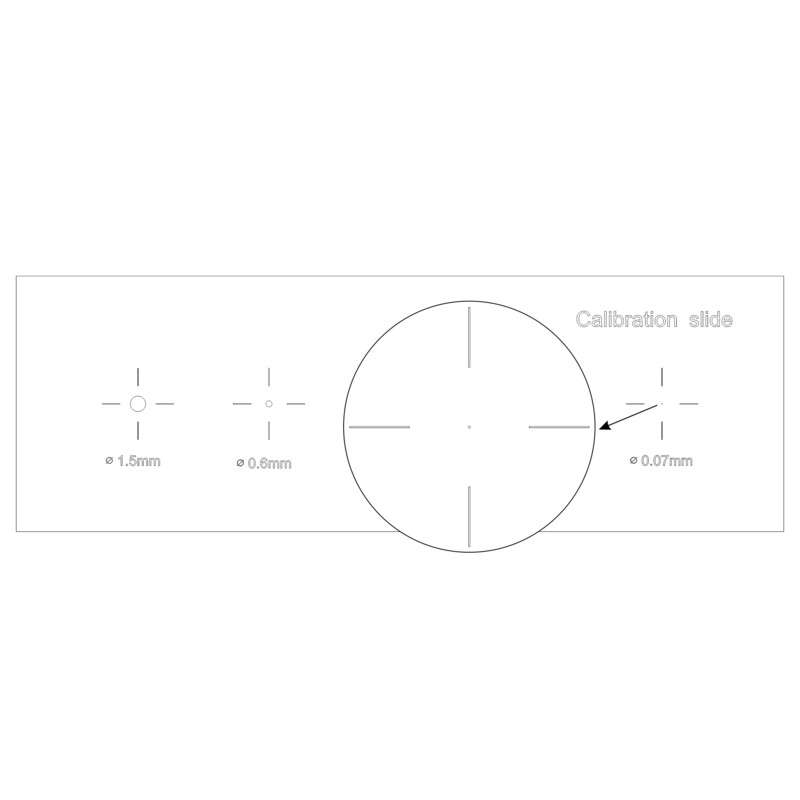

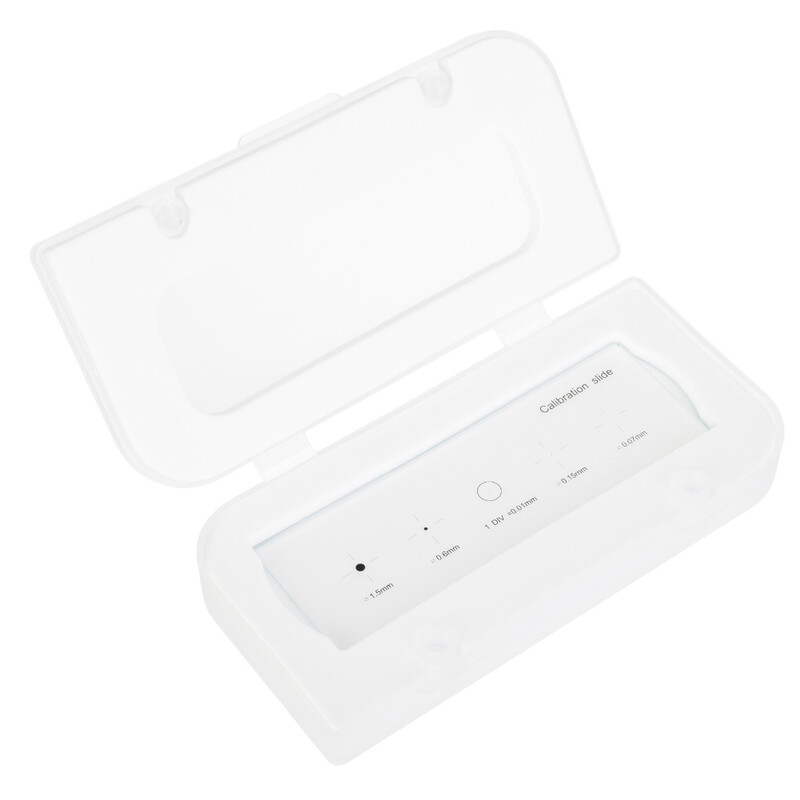

La lame porte-objet est en verre optique, comporte plusieurs cercles de différents diamètres (1,5 mm, 0,6 mm, 0,15 mm et 0,07 mm) et est pourvue d'un repère de 1 millimètre de long divisé en 100 graduations de 0,01 millimètre chacune.
Une lame de calibrage est nécessaire pour améliorer la précision des mesures lors de l'utilisation d'un logiciel pour appareil photo. Le calibrage est effectué individuellement pour chaque objectif.
Pour utiliser la lame de calibrage, procédez comme suit :
- Fixez la lame porte-objet sur la platine de votre microscope.
- Tournez le revolver pour sélectionner l'objectif souhaité.
- Prenez une photo de la lame.
- Dans le programme d'analyse d'images, sélectionnez le mode de calibrage, indiquez la distance maximale visible à l'aide de la souris, puis saisissez la valeur obtenue en unités réelles.
- Entrez le nom du calibrage et vérifiez les valeurs.
- Si tout a été fait correctement, le programme mémorise le facteur de correction et convertit automatiquement les valeurs dans les unités de mesure souhaitées à l'avenir.
Calibrage du logiciel d'analyse d'images
Le calibrage est effectué individuellement pour chaque objectif utilisé pour les observations. La lame de calibrage est utilisée pour déterminer le facteur de calibrage du logiciel d'analyse d'images.
- Fixez la platine de calibrage sur la platine du microscope.
- Sélectionnez l'objectif souhaité et réglez la résolution maximale de la caméra.
- Créez une image contrastée de la lame porte-objet sur l'écran et enregistrez l'image.
- Sélectionnez le mode « Calibrage » dans le logiciel d'analyse d'image.
- Cliquez avec la souris pour définir la distance maximale visible entre la première et la dernière division de l'échelle.
- Saisissez la taille de l'échelle obtenue en unités réelles dans le logiciel d'analyse d'images.
- Saisissez le nom de l'étalonnage en indiquant le grossissement actuel de l'objectif.
- Vérifiez le résultat : en mode « Mesure », mesurez quelques divisions des échelles du support d'étalonnage en unités réelles.
- Le logiciel d'analyse d'images enregistre le facteur d'étalonnage sous le nom sélectionné. Les résultats sont ensuite automatiquement convertis dans les unités de mesure sélectionnées.
Calibrage de l'échelle oculaire
Le calibrage de l'échelle oculaire est effectué individuellement pour chaque objectif utilisé pour les observations. Placez la lame sur la platine et faites la mise au point du microscope sur l'échelle. L'oculaire doit être tourné dans le tube oculaire jusqu'à ce que les échelles de la lame et de l'oculaire soient parallèles entre elles.
- Si vous utilisez des objectifs à faible grossissement, calculez le nombre de divisions de l'échelle de l'oculaire qui correspondent à l'échelle de la lame porte-objet.
- Si vous utilisez des objectifs à grossissement moyen et élevé, vous devez calculer combien de divisions de la lame porte-objet peuvent être alignées avec l'échelle de l'oculaire.
Le calcul pour chaque objectif s'effectue selon la formule suivante :
Е=ТL/A
avec :
- E – valeur de division de l'oculaire
- Т – valeur de division indiquée sur la lame porte-objet (0,01 mm)
- L – nombre de divisions du micromètre de la lame porte-objet
- А – nombre de divisions de l'échelle oculaire.
Les valeurs obtenues pour la division de l'échelle oculaire pour chaque objectif sont enregistrées.
Lorsque vous mesurez un objet, vous devez d'abord compter le nombre de divisions de l'échelle oculaire qui recouvrent l'objet. Le résultat est multiplié par la valeur d'échelle calculée précédemment pour l'objectif sélectionné. La valeur obtenue correspond à la dimension réelle de l'objet.
