Le quadrant pendulaire mesure les angles d'élévation des astres, des points du terrain, des bâtiments.

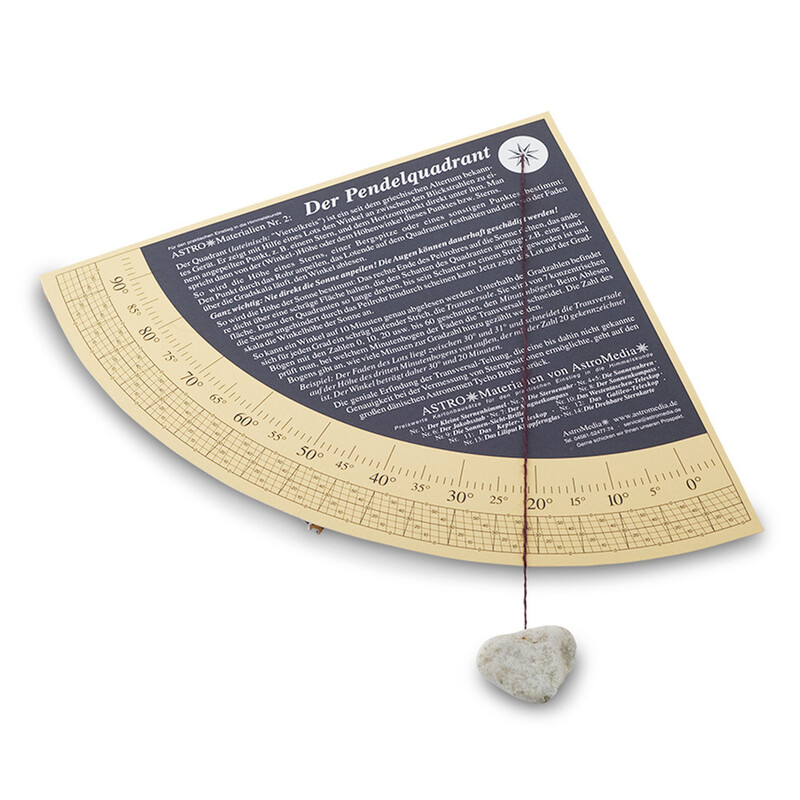

Le quadrant est un instrument astronomique connu depuis l'antiquité babylonienne. Il indique, à l'aide d'un fil à plomb, l'angle entre les rayons visuels vers un point visé, par exemple une étoile, et le point d'horizon situé juste en dessous. On parle alors de hauteur ou d'angle de hauteur de ce point ou de cette étoile. Grâce à une graduation transversale de l'échelle, la mesure est réussie à environ 10 minutes d'arc près. Il est équipé d'un tube de relèvement et d'une poignée. Cet instrument simple est le précurseur historique de la baguette de Jacob et du sextant.
Voici comment effectuer la mesure : Vous déterminez un point quelconque dans le ciel (sauf le soleil !) ou dans le paysage en le pointant à travers le tube. Maintenez le fil à plomb sur le quadrant. Vous pouvez lire l'angle à l'endroit où le fil passe sur l'échelle des degrés.
Ne visez jamais directement le soleil ! Vous risqueriez d'endommager irrémédiablement vos yeux ! Si vous souhaitez néanmoins déterminer la hauteur du soleil, procédez comme suit : Dirigez l'extrémité droite du goniomètre vers le soleil et tenez l'autre extrémité juste au-dessus d'une surface inclinée qui reçoit l'ombre du quadrant, par exemple la paume de votre main. Tournez ensuite le quadrant jusqu'à ce que son ombre se transforme en trait et que le soleil puisse passer librement à travers le tube de relèvement. Le fil à plomb indique maintenant la hauteur angulaire du soleil sur l'échelle des degrés.

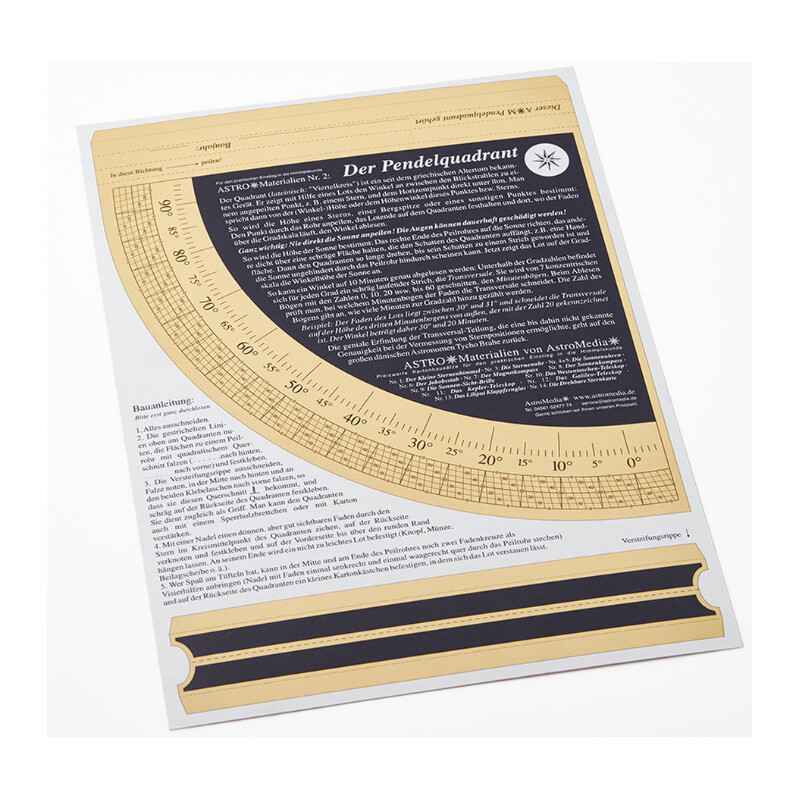

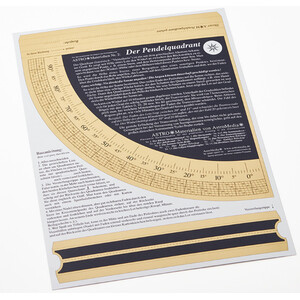

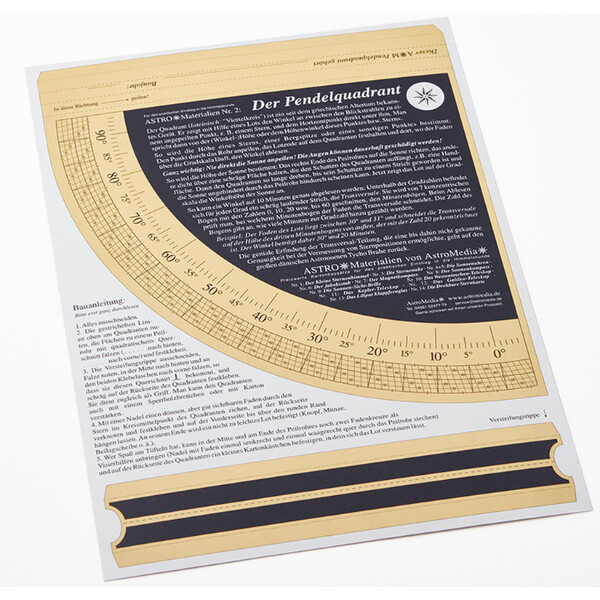

- Feuille de carton imprimée à découper et à assembler (DIN A4)
- avec des instructions de montage détaillées
- Taille de l'article fini : environ 20 x 20 cm
