Le système RotoClip d'EP Arms
a été spécialement conçu pour être utilisé avec des appareils rapportés. Avec une précision de répétition garantie de +/- 0,1 mm, il s'agit du seul adaptateur de ce type disponible sur le marché. Il convient aux armes à répétition, aux fusils à chargement automatique, mais également aux armes combinées.
Le système, pour lequel un brevet international a été déposé, se distingue par des caractéristiques intelligentes telles que le centrage précis lors de l'insertion de l'insert fileté, le filetage rond interrompu et la tension à demi-coquille sur l'objectif de la lunette de visée. Grâce à son très faible écartement de 15 mm (ZFHS) à 25 mm (ZFHL), il est également possible de monter des accessoires sur des armes combinées, ce qu'aucun autre fabricant n'avait réussi à faire jusqu'à présent.
Avantages du système RotoClip :
- Système Modular :
composé de l'adaptateur d'objectif ZFHL avec une largeur de serrage de 25 mm ou du ZFHS avec une largeur de serrage de 15 mm. Et de l'adaptateur de raccordement à l'appareil supplémentaire GWA avec la monture à baïonnette ou le raccord fileté adapté. - Précision maximale :
Précision de répétition garantie de +/- 0,1 mm - Utilisation sur plusieurs armes et lunettes de visée :
Un autre avantage essentiel est la possibilité d'utiliser plusieurs adaptateurs sur différentes lunettes de visée sans avoir à les réajuster (seul le réglage initial est nécessaire). Exemple : vous disposez d'une lunette de visée de 62 mm et d'une autre de 56 mm de diamètre extérieur. Il vous suffit d'acheter un adaptateur supplémentaire de la taille correspondant à votre lunette de visée pour pouvoir interchanger vos instruments sans retirer l'adaptateur. - Durabilité :
Si vous achetez un nouvel appareil, vous n'avez besoin que d'un nouvel adaptateur fileté GWA
Si vous achetez une nouvelle lunette de visée, vous n'avez besoin que d'un nouvel adaptateur d'objectif ZFHL (long) ou ZFHS (court).

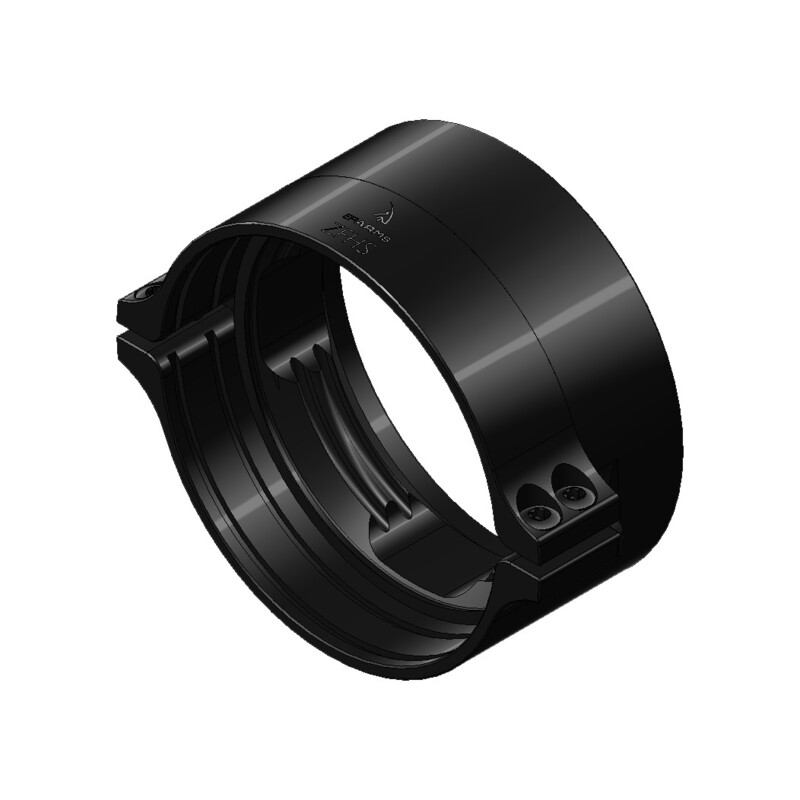

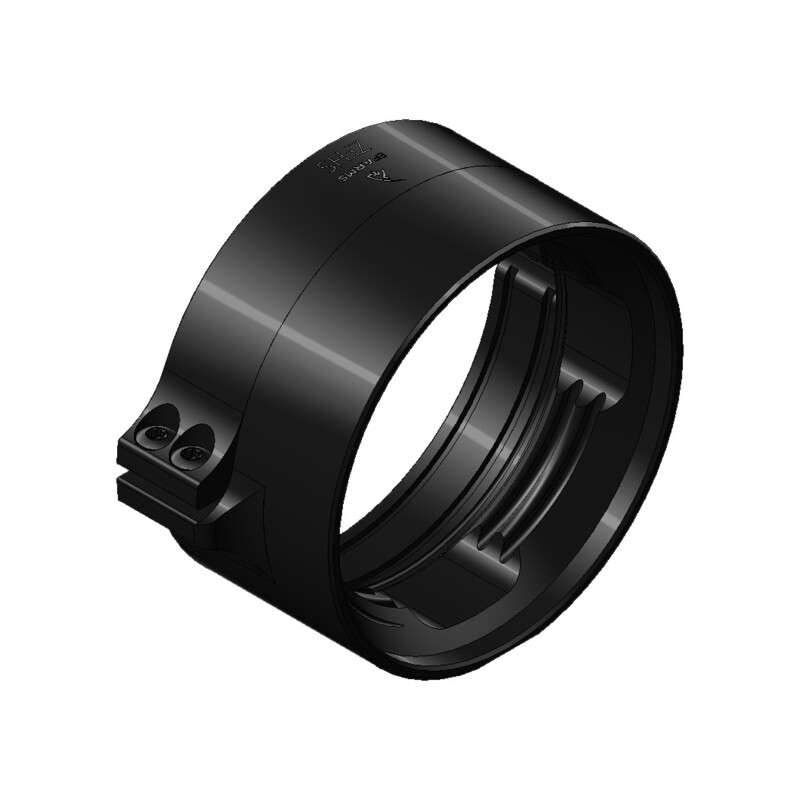

Ce produit est l'adaptateur d'objectif ZFHS. Veuillez consulter la désignation du produit ou les caractéristiques techniques pour connaître le diamètre.
Détails techniques RotoClip ZFHS :

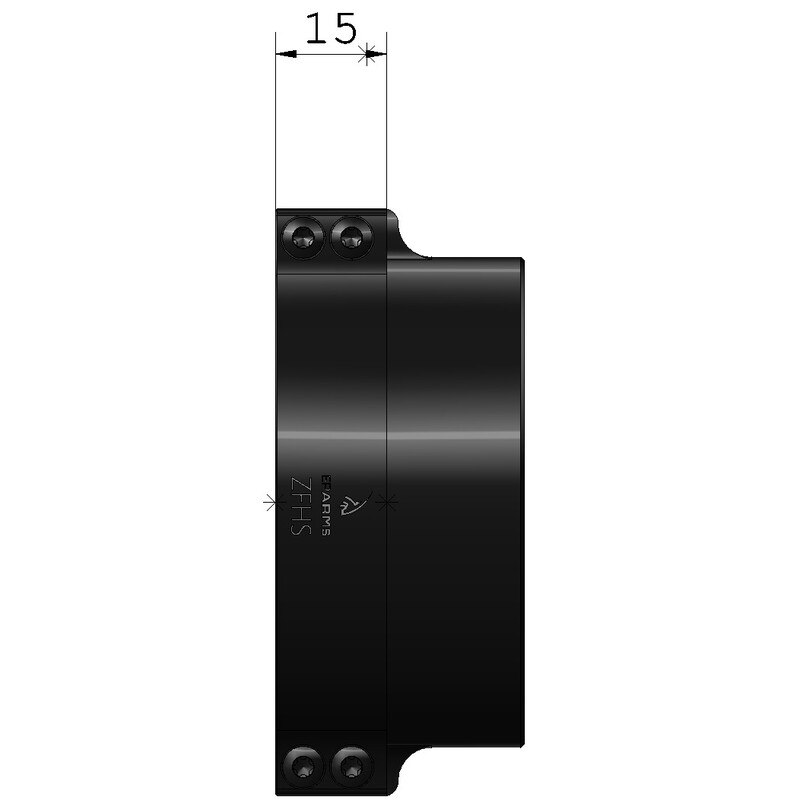

- Faible plage de serrage nécessaire (15 mm)
- Se fixe solidement à l'objectif de la lunette de visée à l'aide de 4 vis M3 (3 Nm)
- Position du point d'impact reproductible à 100 %
- L'accessoire peut être utilisé sur plusieurs lunettes de visée
- Conception très compacte pour les canons courts avec silencieux
- Fabriqué à 100 % en Allemagne
- Aluminium anodisé noir
- L'unité de mesure ZFHS XX mm se réfère toujours au diamètre extérieur de la lunette de visée
Conseils pour le montage et la mise en service du système RotoClip :
L'adaptateur est fixé solidement à l'objectif de la lunette de visée à l'aide de 4 à 6 vis M3 (selon le modèle) avec un couple de serrage de 1,8 à 2 Nm. L'adaptateur doit être aligné avant utilisation. Cela s'effectue comme auparavant à l'aide du réticule auxiliaire de l'appareil supplémentaire (image thermique). Pour les appareils de vision nocturne, veuillez respecter les indications du fabricant des instruments (alignement du commutateur, par exemple à 12 heures).
Une fois l'alignement effectué, vous pouvez commencer les tirs d'essai et corriger l'alignement de l'adaptateur si nécessaire. Si vous êtes satisfait du résultat, vous pouvez procéder de la même manière sur votre deuxième lunette de visée. Attention ! Ne corrigez pas à nouveau votre caméra thermique, mais alignez votre adaptateur de manière à ce que le réticule coïncide avec votre réticule, comme pour votre première lunette de visée.
Tirez à nouveau et vous constaterez qu'il n'y a pas de déviation notable.
L'avis de notre spécialiste :
REMARQUE :
L'illustration est fournie à titre d'exemple uniquement.
Pour utiliser le système RotoClip, vous avez besoin, en plus de cet adaptateur d'objectif pour votre lunette de visée, du GWA adapté à votre appareil supplémentaire.
Stefan Rieger
